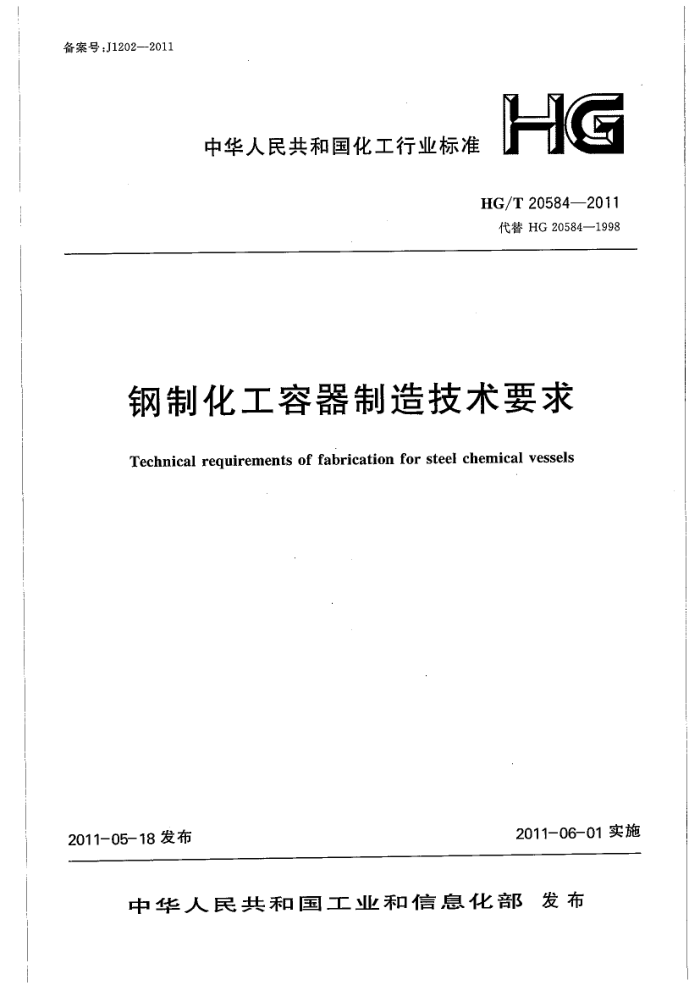

备案号：J1202—-2011
HG
中华人民共和国化工行业标准
HG/T 20584—2011 代替HG20584—1998
钢制化工容器制造技术要求
Technical requirements of fabrication for steel chemical vessels
2011-06-01实施
2011-05-18发布
中华人民共和国工业和信息化部发布 前言
本标准根据中华人民共和国工业和信息化部（工信厅科[2009]104号文）和中国石油和化学工业协会（中石化协质发[2009]136号文)的要求，由中国石油和化工勘察设计协会组织全国化工设备设计技术中心站编制。
本标准自实施之日起代替《钢制化工容器制造技术要求》HG20584--1998（2004）。 本标准是在《钢制化工容器制造技术要求》HG20584-1998（2004)的基础上，根据近年实施取
得的经验，并依据《固定式压力容器安全技术监察规程》TSGR0004一2009和《钢制压力容器》GB 150的内容以及部分国内外工程公司的标准规范进行的修订。
本标准与HG20584一1998(2004)相比，主要变化如下：
根据《承压设备无损检测》JB/T4730--2005的规定，对受压元件用钢材的无损检测进行修订，“无损探伤”改为“无损检测”；受压元件用钢板冷成形后热处理与《钢制压力容器》GB150要求一致；一增加焊接预热温度的测量；局部热处理提法与《钢制压力容器》GB150一致；增加了术语和定义；增加了对有防腐蚀要求的不锈钢进行标记的要求；增加了模拟焊后热处理时间的确定；增加了换热器换热管与管板焊接接头的射线检测要求；增加了气体耐压试验的压力容器对C、D类焊缝进行超声检测的要求；增加了对原板耐压试验的压力容器材料进行冲击试验的要求；增加了需进行气体耐压试验的压力容器对材料进行冲击试验的要求；增加了对有腐蚀要求的不锈钢容器进行酸洗钝化介质的要求；增加了发货标志；增加了附录B"压力容器氨检漏试验方法”，附录C“压力容器卤素检漏试验方法”和附录D “设备防腐蚀常用涂料”，原附录B改为附录E。
一
本标准的附录A、附录B、附录C、附录D、附录E为资料性附录。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由全国化工设备设计技术中心站[地址：上海市延安西路376弄22号（永兴
商务楼）10楼，邮政编码：200040，电话：021一32140342］负责解释。
本标准主编单位、参编单位和主要起草人：主编单位：中航黎明锦西化工机械（集团)有限责任公司参编单位：中国石化集团上海工程有限公司
513 赛鼎工程有限公司（原化学工业第二设计院）中石油东北炼化工程有限公司吉林设计院
主要起草人：郝文生聂杰张洪伟庞成学安丰华 阮黎祥 丁伯民
秦叔经乔海星陆宏玮赵世平倪云峰 王 巍 梁瑾
本标准代替标准的历次版本发布情况为：
HG20584—1998(2004年）； HG20584—1998; HGJ18—1989。
514 目次
(517) (518) (520) (521) (522) (526) (528) (533) (536) (541) (543) (545) (547) (551) .(557) (561) (566) (567)
1 范 围 2 规范性引用文件 3 术语和定义 4 总 则 5 制造用原材料 6 加工和成形· 7 切割和焊接 8 焊后消除应力热处理 9 尺寸公差 10 螺纹紧固件和螺孔 11 试验和检查 12 表面处理、涂漆、包装和运输附录A（资料性附录） 压力容器氨检漏试验方法附录B(资料性附录） 压力容器氨检漏试验方法附录C(资料性附录）压力容器卤素检漏试验方法附录D(资料性附录) 设备防腐蚀常用涂料附录E(资料性附录) 主要螺栓、螺柱和螺母基础标准附：条文说明
515 Contents
(517) (518) (520) (521) (522) (526) (528) (533) (536) (541) (543) (545) *.. (547) (551) (557) (561) (566)
1 Scope 2 Normative references
Terms and definitions 4. General
3
Manufactureused rawmaterials 6 Fabrication and forming
5
Welding and cutting 8 PostweldingHeattreatment 9 Size tolerances 1oBoltsandscrewholes 11 Test and examination 12 Surface treatment, painting, packing and transportation Annex A(Informative annex)Leakage test for pressure vessels by using ammonia Annex B(Informative annex) Leakage test for pressure vessels by using helium Annex C(Informative annex)Leakage test for pressure vessels by using halogen: Annex D(Informative annex)Commonly equipment used anticorrosion painting Annex E(Informative annex)Fundamental standards of bolts, studs and nuts ... Addition:Explanation of theprovisions
7
-
(567)
516 1范 围
1.0.1本标准是结合钢制化工容器的具体情况，对《钢制压力容器》GB150制造部分的补充和具体化。 1.0.2本标准的使用范围，除另有规定外，均与《钢制压力容器》GB150相同。
517 2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅限注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
《钢制压力容器》GB150 《普通螺纹基本尺寸》GB/T196 《普通螺纹公差》GB/T197 《锅炉和压力容器用钢板》GB713 《等长双头螺柱B级》GB/T901 《紧固件标记方法》GB/T1237 《紧固件公差螺栓、螺钉、螺柱和螺母》GB/T3103.1 《铸钢件射线照相及底片等级分类方法》GB/T5677 《紧固件表面缺陷螺栓、螺钉和螺柱-般要求》GB/T5779.1 《紧固件表面缺陷螺母》GB/T5779.2 《紧固件表面缺陷螺栓、螺钉和螺柱特殊要求》GB/T5779.3 《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923 《普通螺纹中等精度、优选系列的极限尺寸》GB/T9145 《铸钢件渗透探伤及缺陷显示迹痕的评级方法》GB/T9443 《铸钢件磁粉探伤及质量评级方法》GB/T9444 《不锈钢复合钢板焊接技术要求》GB/T13148 《钢制化工容器设计基础规定》HG/T20580 《钢制化工容器材料选用规定》HG/T20581 《钢制化工容器强度计算规定》HG/T20582 《钢制化工容器结构设计规定》HG/T20583 《钢制低温压力容器技术规定》HG/T20585 《奥氏体不锈钢压力容器制造管理细则》HG/T2806 《等长双头螺栓》JB/T4707 《钢制压力容器焊接工艺评定》JB4708 《钢制压力容器焊接规程》JB/T4709 《压力容器用碳素钢和低合金锻件》JB/T4726 《低温压力容器用碳素钢和低合金锻件》JB/T4727 《压力容器用不锈钢和低合金锻件》JB/T4728 《承压设备无损检测》JB/T4730
518 《压力容器涂敷与运输包装》JB/T4711 《商品紧固件的普通螺纹选用系列》JB/T7912 《铸钢件超声波检测方法》JB/ZQ6109 《固定式压力容器安全技术监察规程》TSGR2004一2009
519
