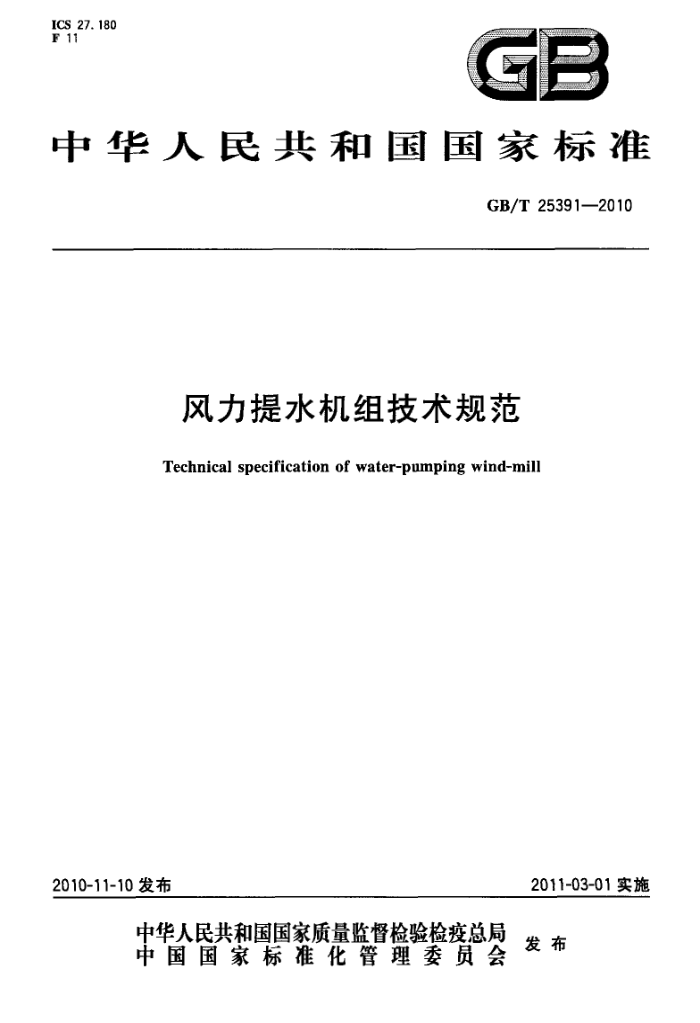

ICS 27. 180 F 11
g
中华人民共和国国家标准
GB/T 25391—2010
风力提水机组技术规范
Technical specification of water-pumping wind-mill
2011-03-01实施
2010-11-10 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 25391 ---2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 符号与缩写 5 机组的型号、分类 6 风力提水机组的技术要求
II
6
风力提水机组的试验方法·… 包装、运输
25 32 34
8
附录A（资料性附录）风力提水机组试验记录用表 GB/T 25391—2010
前言
本标准的附录 A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国风力机械标准化技术委员会（SAC/TC50)归口。 本标准起草单位：水利部牧区水利科学研究所。 本标推主要起草人：昊永忠，程荣香、韩雪、刘惠敏、查咏、刘文兵、王世峰、张瑞强。
Ⅲ GB/T 25391---2010
风力提水机组技术规范
1范围
本标准规定了风力提水机组型号、技术要求，试验方法、包装运输等方面的内容。 本标准适用于20kW以下、水平轴、机械传动或电传动的风力提水机组。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T197普通螺纹公差(GB/T 197—2003,ISO 965-1:1998,MOD) GB/T985.1气焊，焊条电弧焊、气体保护焊和高能束焊的推荐坡口（GB/T985.1一2008，
IS0 9692-1 :2003,MOD)
GB/T 1032三相异步电动机试验方法 GB/T 1095 平键键槽的剖面尺寸(GB/T1095—2003，ASMEB18.25.1M:1996，neq） GB/T 1096 普通型平键(GB/T 1096—2003,ASME B18.25.1M:1996，neq) GB/T1184--1996形状和位置公差未注公差值（ISO2768-2：1989，eqv） GB/T 1220 不锈钢棒 GB/T 1527 铜及铜合金拉制管 GB/T 1804 般公差未注公差的线性和角度尺寸的公差（GB/T1804-2000,ISO2768-1：1989，
eqv)
GB/T 2816 井用潜水泵 GB/T 2818井用潜水异步电动机 GB/T 2900.53电工术语风力发电机组(GB/T 2900.53--2001,IEC 60050-415:1999,IDT) GB/T3091低压流体输送用焊接钢管（GB/T3091—2008,ISO559:1991，neq） GB/T 3214水泵流量的测定方法 GB/T3216-2005回转动力泵水力性能验收试验1级和2级（ISO9906：1999，MOD） GB4208—2008外壳防护等级（IP代码)(IEC 60529:2001，IDT) GB/T4662滚动轴承额定静载荷（GB/T4662—2003,ISO76:1987,ISO76/AMD.1:1999,
IDT)
GB4824工业、科学和医疗（ISM)射频设备电磁骚扰特性限值和测量方法（GB4824-2004， CISPR 11:2003,IDT)
GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级（GB/T4942.1一2006，IEC60034- 5 :2000,IDT)
GB/T5661轴向吸人离心泵机械密封和软填料用空腔尺寸（GB/T5661--2004，ISO3069：2000， IDT)
GB/T6391滚动轴承额定动载荷和额定寿命（GB/T6391—2003，ISO281：1990，ISO281： 1990/AMD.1 :2000,ISO 281:1990/AMD. 2 :2000,IDT )
GB/T 7784机动往复泵试验方法 GB/T10760.2-2003离网型风力发电机组用发电机第2部分：试验方法
1 GB/T 25391—2010
GB/T12467.1~~GB/T12467.4焊接质量要求金属材料的熔化焊(GB/T12467.1~~GB/T12467.4 1998,ISO 3834-1~ISO 3834-4:1994,IDT)
GB/T 12785潜水电泵试验方法 GB/T19068.1—2003离网型风力发电机组第1部分：技术条件 GB50057建筑物防雷设计规范 JB/T4297 泵产品涂漆技术条件 JB/T5673农林拖拉机及机具涂漆通用技术条件 JB/T5943—1991工程机械焊接件通用技术条件 JB/T9615.2交流低压电机散嵌绕组匝间绝缘试验限值 IEC60364建筑物电气装置 IEC61000电磁兼容性(EMC)
3 术语和定义
GB/T 2900.53确立的以及下列术语和定义适用于本标准。
3.1
机座 frame 用来支撑塔架上方风力机所有设备及附件的部件。
3.2
回转体 axisymmetric body 指机座与塔架之间的连接件。
3.3
控制机构 control mechanism 接收风力机信息或环境信息，而后调节风力机，使其保持在工作要求范围内的子系统。
3.4
安全机构 safety mechanism 确保机组在设计范围内工作的机构。
3.5
设计极限design limits 设计中使用的最大值或最小值。
3.6
风能利用系数 rotor power coefficient 风轮能够从自然风中得到的能量的百分比，按公式(1)定义：
1
P
Cp X
-(1)
2 prR"V3
式中： Cp--风能利用系数; P-一风力机能够从自然风中得到的能量;
-空气密度;
V---来流风速; R-风轮半径。
3.7
推力系数 thrust coefficient 推力系数按公式（2)定义：
2 GB/T 25391—2010
T
CT 1
(2)
prR'V?
2
式中; Cr--推力系数; T- 风轮所受的气动推力。
3.8
扭矩系数 torque coefficient 扭矩系数按公式(3)定义：
M prR?V?.
CM = 1
-(3)
X
2
式中: CM—扭矩系数; M- 风轮扭矩。
3.9
升阻比 lift-drag ratio 升阻比是指升力系数与阻力系数的比值。
3.10
叶尖速比 tip-speed ratio 风轮的叶尖线速度与来流风速的比值。
3.11
压力中心pressure center 压力中心是指叶片上气动合力的作用点，它是空气动力合力作用线和弦线的交点，作用在压力中心
上的力只有升力和阻力。 3. 12
极大风速 extreme wind speed t秒内的平均最高风速,它可能是 N年遇。般 t=10 秒,N=50 年。
3.13
叶片锥角 tilt angle of blade 是指叶片相对于和旋转轴垂直平面的倾斜角度。
3. 14
风轮倾角 tilt angle of rotor shaft 是指风轮相对于和旋转轴平行的平面的倾斜角度。
3. 15
体积流 volume flow 单位时间内从泵出口排出并进人管路的液体体积。
3.16
入口总水头 inlet total water head 泵人口截面处液体的总水头为：
H =Z +- Pr + 以
.1x
(4)
pig 2 S
式中: 下标"1"代表泵人口截面； H—扬程; z- 一到基准面的距离;；
3 GB/T 25391—2010
压力; —水的流速;
p
一重力加速度。
g
3. 17
出口总水头 outlet total water head 泵出口截面处液体的总水头为：
?
Hz = Z, + +
1
(5)
pzg 2 g
式中: 下标"2"代表泵出口截面。
3.18
扬程lift 其值等于泵的出口总水头与人口总水头的代数差,H=H2H。
3.19
轴功率 shaft power 轴功率是原动机传递给泵轴上的功率。
3. 20
基准面 base level 通过由叶轮叶片进口边的外端所描绘的圆的中心的水平面。对于多级泵以第一级叶轮为基推，对
于立式多级泵以上部叶片为基准。 3.21
规定点 operating point 是指对于指定的泵，在设计制造时所给定的转速、流量、扬程、轴功率、汽蚀余量以及效率的值所对
应的工况点。 3.22
泵效率 pump efficiency
Ps 7= P.
(6)
式中; -泵效率; P.水泵的输出功率; P.——水泵的轴功率。
3.23
型式数 type numher 型式数是一个无因次量，由公式（7)定义：
K- 1 × ≥(Q') 1/2
(7)
30 (gH')3/4
式中: Q 每一级吸人口的体积流量； H'- -泵的单级扬程。 注：型式数按规定点计算。
3.24
容积效率 yolumetric efficiency 扣除容积损失后泵的实际流出液体与流人液体的比值。
4 GB/T 25391 --2010
3.25
密封装置 sealing device 为防止液体流出泵外或空气流人泵内的而设在轴与泵壳之间的装置
3.26
机械密封 f mechanical seal 靠两个经过精密加工的端面(动环和静环)沿轴向紧密接触达到密封的装置。
3. 27
软填料soft packing 用非金属材料制成的填料为软填料。
3.28
汽蚀余量 fNPSH 人口总水头加上相应于大气压力的水头，减去相应于汽化压力的水头。NPSH与基准面有关，
3.29
有效汽蚀余量 NPSHA 在同一流量下有效的 NPSH 值，它由泵的安装条件确定。
3.30
必需汽蚀余量NPSHR 在规定转速和流量下必需的 NPSH值，它由设计制造时给出。
3.31
第一临界转速 the first critical speed 旋转部件的最低横向自然振动频率与旋转频率相一致时的转速。
3.32
最大充许工作压力 maximum allowable working pressure 泵在最恶劣工作条件下的极限压力，
3.33
额定压力 rated pressure 对某一给定的应用场合，在最恶劣工作条件下的极限压力。
3.34
轴向水推力 axial thrust 泵在起动或正常工作时，叶轮前、后盖板产生的压力差。
4 符号与缩写
4.1本标准使用下列符号和单位：
[m"] [m"] [m"] [枚］ [-] [] [] [N]
Ab Af A: B Cm Cp Cr Fr
桨叶的投影面积尾舵面积风轮回转面积风轮叶片数扭矩系数风能利用系数推力系数风轮气动推力
