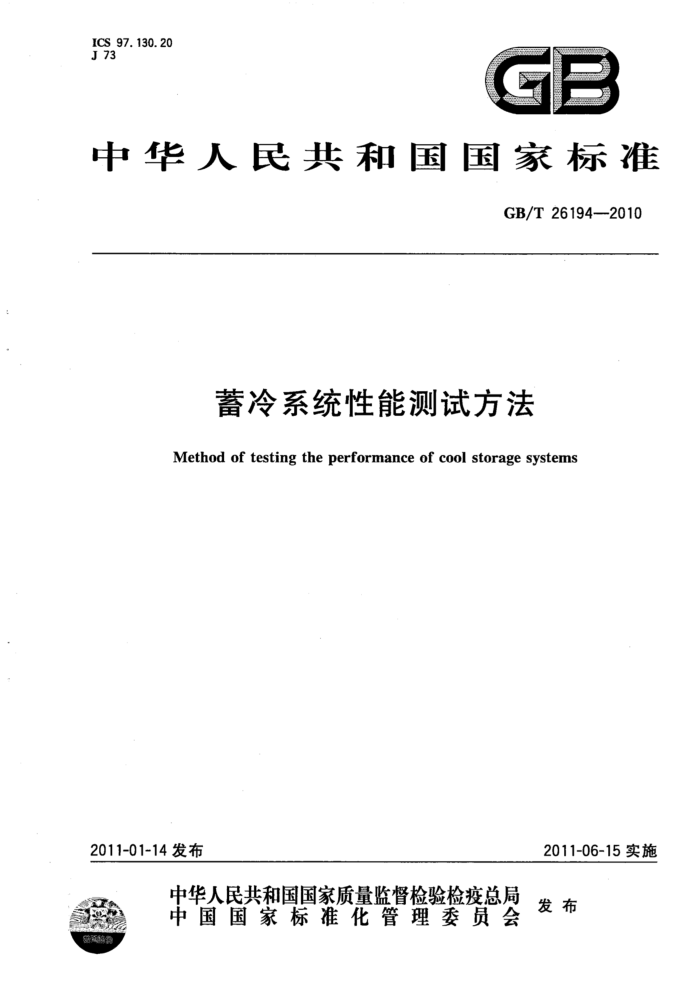

ICS 97.130.20 J 73
中华人民共和国国家标准
GB/T26194--2010
蓄冷系统性能测试方法
Method of testing the performance of cool storage systems
2011-06-15实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26194—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语、定义和符号 4 分类 5 要求 6 仪器 7 测试方法测试程序
10
8
2
9 数据记录 10 结果计算 11 测试报告附录A（资料性附录） 设计日负荷分布实例· 附录B（资料性附录） 液体流量测量方法附录C（资料性附录） 确定流体流动空间变化的一种方法附录D（资料性附录） 蓄冷系统设备图示例··.· 附录E（资料性附录） 测试报告
13
4
15
16
24 26 32 GB/T26194-2010
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准以美国国家标准ANSI/ASHRAEStandard150-2000（RA2004》《蓄冷系统性能测试方法》
（英文版）为依据制定，其框架与ANSI/ASHRAEStandard150-2000（RA2004)基本相同，结构和技术内容做了比较多的修改。
本标准由中华人民共和国商务部提出。 本标准由全国制冷标准化技术委员会归口并负责解释。 本标准起草单位：烟台冰轮股份有限公司、福建雪人股份有限公司、同方节能工程技术有限公司、广
州贝龙环保热力设备股份有限公司。
本标准主要起草人：赵庆珠、于志强、杜英芬、胡汪洋、汪训昌、解国珍、王宝龙、马国远、李先庭、 孙洲阳、徐齐越、孙圣鉴、范明升、王琳、于洋。 GB/T26194—2010
蓄冷系统性能测试方法
1范围
本标准规定了一种测试蓄冷系统冷却能力和效率的方法，确定了进行该测试所需的检测设备、数据及处理方法。
本标准适用于一个完整的蓄冷系统的测试。 本标准不适用于包含空气侧分布的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2624（所有部分）用安装在圆形截面管道中的差压装置测量满管流体流量 GB/T18517制冷术语 GB/T18660封闭管道中导电液体流量的测量电磁流量计的使用方法
3术语、定义和符号
3.1术语和定义
GB/T18517界定的以及下列术语和定义适用于本文件。 3.1.1
蓄冷系统cool storage system 用于满足全部或部分制冷负荷的蓄冷装置的总称。该系统由制冷机组、蓄冷介质、蓄冷装置或容
器、散热设备或散热系统、以及其他辅助设备组成，可以是总制冷系统的支系统。 3.1.2
蓄冷装置 cool storage device 所有储存冷量的容器和蓄冷空间。包括：载冷剂以及辅助设备，如热交换器、搅拌器、循环泵、流量
调节器、阀门和折流板等。 3.1.3
蓄冷循环cool storage cycle 蓄冷装置完成一个蓄冷和释冷的交替过程。该过程使系统起始蓄冷和释冷终结时状态相同。
3.1.4
蓄冷介质cool storage medium 用于储存冷量的物质。
3.1.5
载冷剂 transfer fluid 把冷量从一处传输到另一处的流体介质。 GB/T26194—2010
3.1.6
完全蓄冷状态fully charged condition 依照设计要求，蓄冷装置处于不再继续储存冷量的状态。该状态由系统停止蓄冷循环控制指令完
成，该指令是系统正常控制程序的一部分。 3.1.7
完全释冷状态fullydischarged condition 蓄冷装置处于没有更多的有用冷量可从其本身释放的状态。
3.1.8
替冷量cool storage capacity 由蓄冷装置储存的，可供将来使用的最大冷量。
3.1.9
蓄冷系统供冷量cool storagesystemcapacity 由蓄冷系统提供的相对于特定设计日负荷分布的最大冷量，其值由蓄冷系统供冷量测试来确定。
3.1.10
有效蓄冷量 usable storage capacity 对于某一特定蓄冷循环，在释冷温度等于或低于最高可用释冷温度时，从蓄冷装置中释放出的总冷量。
3.1.11
名义蓄冷量nominal storage capacity 蓄冷装置在名义工况下的最大蓄冷量。
3.1.12
蓄冷库存量 storage inventory 蓄冷装置中即时存储的有效冷量。
3.1.13
释冷量 discharge capacity 由释冷量测试确定的蓄冷装置的蓄冷量。该释冷量等同于5.3k>1)中第一项定义的完全释冷条件
下的有效蓄冷量。 3.1.14
峰值释冷率peak discharge rate 蓄冷装置释冷的最大速率。
3.1.15
系统比能 cycle specific energy use 经过单个或多个完整蓄冷循环后，从蓄冷负荷中带走的总冷量（kWh）与总耗电量（kWh）之比值。
总耗电量指测试状态下输人到蓄冷系统中的所有电量。 3.1.16
蓄冷系统能效cool storage system efficiency 经过单个或多个完整蓄冷循环后，总耗电量（kWh）与从蓄冷负荷中带走的总冷量（kWh）之比值。
与“系统比能”互为倒数。 3.1.17
蓄冷效率 storage efficiency 释冷量与蓄冷量之比值。
3.1.18
临界释冷点 critical discharge point 在负荷分布曲线上，由所需释冷量和现有蓄冷库存量相比最大的状态点。 2
