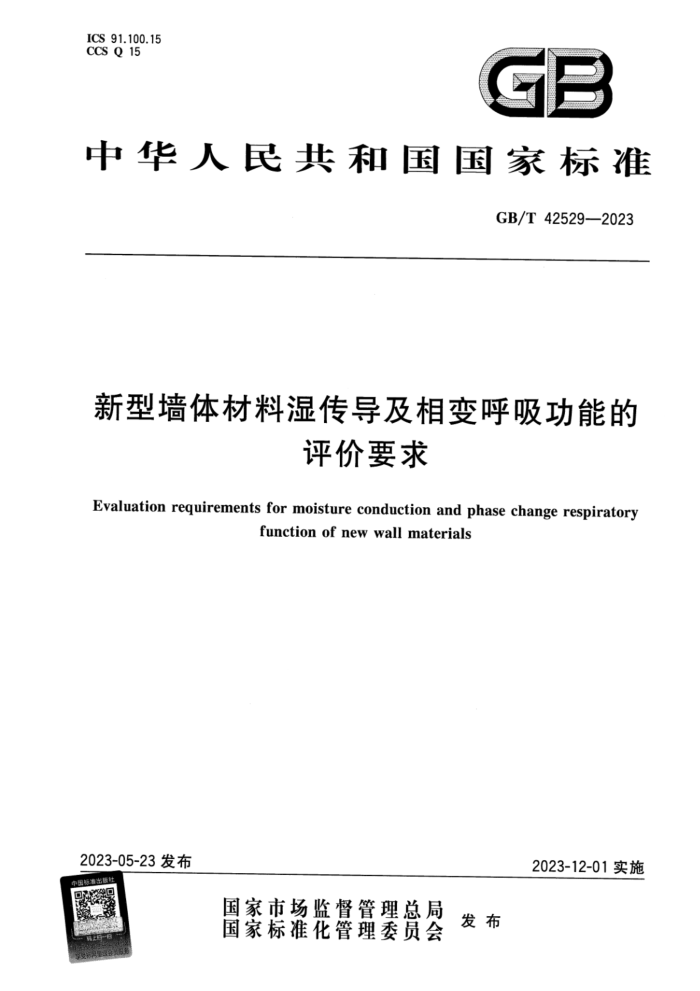

ICS 91.100.15 CCS Q 15
GB
中华人民共和国国家标准
GB/T42529—2023
新型墙体材料湿传导及相变呼吸功能的
评价要求
Evaluation requirements for moisture conduction and phase change respiratory
function of new wall materials
2023-05-23发布
2023-12-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 42529--2023
目 次
前窖 1花国 2范整#用文件 3术语和定义 *og+ 慶评价指标 5 试验方法图葬价方法
aaw
A
2
A
驾定
7 GB/T 42529—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出。 本文件由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285)归口。 本文件起草单位：皓耀时代（福建)集团有限公司、中国国检测试控股集团西安有限公司、安徽省建
设工程测试研究院有限责任公司、湖州汇能新材料科技有限公司、武汉理工大学、中国国检测试控股集团股份有限公司、中国建筑材料科学研究总院有限公司、新疆维吾尔自治区产品质量监督检验研究院、 深圳华筑人居科技有限公司、武汉晨创润科材料有限公司、山西安晟科技发展有限公司、在平信源环保建材有限公司、山东省环能设计院股份有限公司、温州洋正建设有限公司、阿拉尔市浙建新型建材集团有限公司、青海矩形质量检测技术有限公司、山东东方路桥建设有限公司。
本文件主要起草人：李贵强、张利铨、林玲、马保国、李雯、刘晨、刘晓海、武娜妮、张婷、疏东东、夏日东、 曹铭敏、魏丽颖、李岩、穆秀君、张金成、曾春燕、宁继荣、李弘毅、唐正军、高飞宇、宋世霞、赵锦冰、张冠洲、 刘乐乐、汪庆豪、杨海明、白煜、单衍勇、刘成才。
I GB/T42529—2023
新型墙体材料湿传导及相变呼吸功能的
评价要求
1范围
本文件规定了新型墙体材料湿传导及相变呼吸功能的评价要求、评价方法及判定。 本文件适用于工业与民用建筑用新型墙体材料调温调湿功能的检测和评价。
2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。
3.1
湿传导moistureconduction 新型墙体材料在与外界环境接触时吸收水分和释放水分的过程。
3.2
相变呼吸功能 phase change respiratoryfunction 由于湿度扩散、温度等因素影响，新型墙体材料将所吸收的液态水，向外界环境释放为气态水蒸气
的能力。 3.3
通用模式 generalmode 为设计和评价新型墙体材料在通用环境中的湿传导性能和相变呼吸性能而设定的温湿度条件，通
常设定温度波动范围为5℃～60℃，相对湿度波动范围为20%～95%。 3.4
舒适度模式 comfortmode 为设计和评价新型墙体材料在人体宜居环境中的湿传导性能和相变呼吸性能而设定的温湿度条
件，通常设定温度为（23士2)℃，相对湿度为(50士10)%。 3.5
平衡温度 equilibriumtemperature 试样上下表面的温度传感器示值与调温调湿试验箱温度传感器示值一致时的温度。 平衡湿度equilibriummoisture 试样上下表面的湿度传感器示值与调温调湿试验箱湿度传感器示值一致时的相对湿度。
3.6
4评价指标
新型墙体材料相变呼吸功能的评价指标要求如表1所示。
1 GB/T42529—2023
表1新型墙体材料相变呼吸功能评价指标要求
相变呼吸速率
相变呼吸量
测试模式类别
评价结果快速相变呼吸材料
评价指标
评价结果
评价指标 Apmx<0.5% 相变呼吸量I类材料 tmx<2 h 0.5%≤Apmx<5% 相变呼吸量Ⅱ类材料 2 h≤tmx<10 h 中速相变呼吸材料
通用模式
Apmx≥5% 相变呼吸量Ⅲ类材料 tmx≥10 h Apmx<0.1% 相变呼吸量I类材料 tmx<1 h 0.1%≤Apmx<1% 相变呼吸量IⅡI类材料 1 h≤tmx<5 h 中速相变呼吸材料 Apmu≥1% 相变呼吸量Ⅲ类材料 tmax≥5 h
慢速相变呼吸材料快速相变呼吸材料
舒适度模式
慢速相变呼吸材料
5试验方法
5.1试样制备 5.1.1 试样要求 5.1.1.1 试样数量：3块。 5.1.1.2 2试样尺寸（长度×宽度×高度）：（300士2)mm×（300±2)mm×（50±1)mm。 5.1.1.3新型墙体材料产品规格尺寸大于试样规定尺寸要求时，以产品的一个完整角延伸的长、宽、高三边为基准线进行切割。小于规定尺寸的新型墙体材料产品，应当根据新型墙体材料实际使用情况，采用水泥等胶凝材料进行黏合后，按照规定尺寸进行切割，尽可能保证面的完整性。 5.1.2传感器安装
试样上表面和下表面分别安装3个温度、湿度传感器，上、下表面的测试结果各取3个传感器监测值的平均值。温度湿度传感器位置应按照图1b)中所示，沿同一条对角线分布，其中第一个传感器应当在距试样边（75士10)mm处，第二个传感器位于距试样边（150士10）mm处，第三个传感器位于距试样边（225士10)mm处。传感器置于相应位置后，使用胶水进行固定。胶水使用量不宜过多，粘牢即可。 当传感器黏结位置与试样黏合缝重合时，应将3个传感器沿对角线方向同时沿同一方向移动10mm～ 20mm，避开黏合缝。 5.1.3 3试样隔湿隔热处理
试样应置于发泡聚氨酯模具中进行测试，模具尺寸按照图1b)所示，待测试样在试验箱中仅能通过上表面与外界进行传湿和传热过程。试样与模具之间的间隙应使用发泡聚氨酯胶黏剂填充，同时使用聚乙烯薄膜对隔热棉上部进行密封处理。 5.2测试装置
测试装置由调温调湿试验箱、温湿度传感器、重量传感器、计算机控制系统、数据采集处理系统等部分组成。测试装置和试样放置见图1。
2
