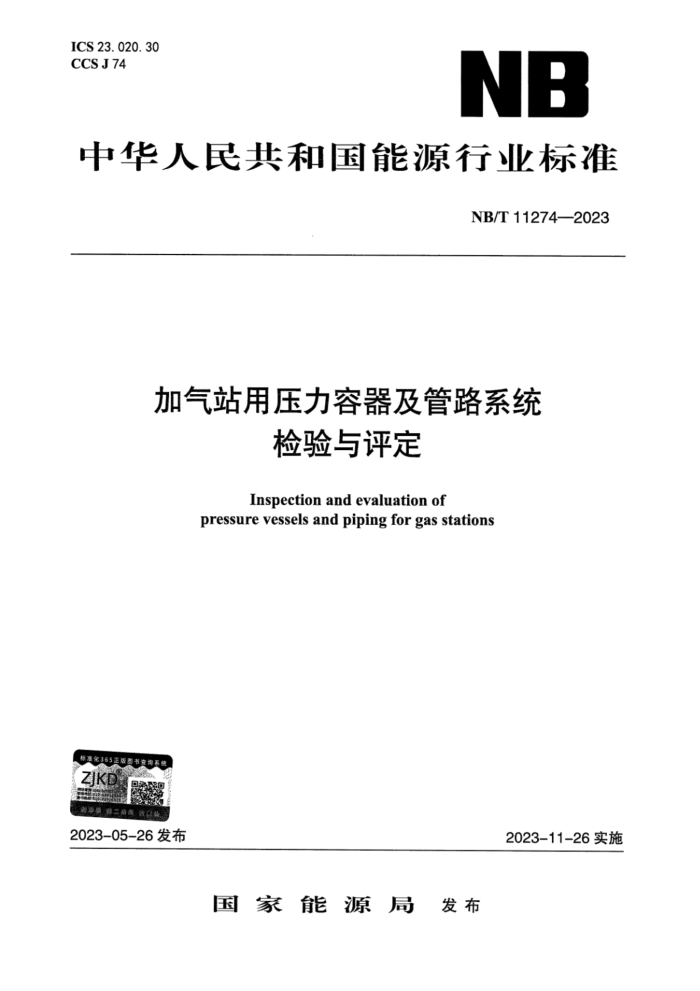

HCS 23.020.30 CS174
NB
中华人民共和国能源行业标准
NR/T11274-2023
加气站用压力容器及管路系统
检验与评定 Inspectionandevaluntionof
Dressure wessels and piping for gas stations
2023-05-26发布
2023-11-26实施
国家能源局发布 国家能源局
公時告
2023年第4号
悦据美中华人民共和国标准化法皇能源标准化管理办法》 国家能源局批准新能源基地送电配营新型储能规划技术导则》等 310 项能家行标雅（际件 1）Code fr Seisrmic Designof HyiropowrPrujecla等19项能源行业标准外文版（附件2）：现子以发布。
附件：行业标准扫录
二〇二三年五月二十六日 舞互楼献 712 97-11-8z02 9r-1-to 97-11-5202 97-11-E202 1152 97-11-E207 2-1-22 0-50-E200 97-S0-E202 9-50E207 97-50-E70 950-202 92-50-5702 97-50-6707 91-50-0200 *索健草 带 草 水 大事香源米 9661-10S 1/8r S00-E92S J/81 6661--5296 1/ar E661--SEL9 1/8F 200r
票
出
出
教 樂
化
(鲨)
(恤
子韩 E --89211 JE 6921I 8N EZON--ZLZII IEN ELZITIEN EZOT--LZII I/EN 101~1 zor m 1 0 901 L1 0 601 o1E~O1]
囍
$202 ZO0 EZOZ EZOZ- EO2 EZOC-
办
OLZ1 L/EN
推
附 NB/T11274—2023
前言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本文件起草单位：中国特种设备检测研究院、浙江省特种设备科学研究院、石家庄安瑞科气体
机械有限公司、陕西省特种设备检验检测研究院、国家石油天然气管网集团有限公司液化天然气接收站管理分公司、湖北特种设备检验检测研究院、新疆新捷燃气有限责任公司、国家管网集团天津液化天然气有限责任公司、山东海格石油工程有限公司。
本文件主要起草人：段志祥、李军、郭伟灿、黄强华、石坤、王红霞、王晓桥、李锐锋、李昌胜、 唐萍、杨强、刘新、郭璟倩、胡杭健、李新民、郝刚、张烟生。
本文件为首次发布。
II NS/T11274-2023
加气站用压力容器及管路系统检验三评定
1蒸图
1.1本文件规定了期气站用压方容器及管路系统的检验与评定的基本方法和技术要求。 1.2本文件适用于加气站内工作压力不超过45、充载乐综天然气、空气、级气、复气、氧气盘气，以及减化天然气，化气气的压方容器发管路系精。压力容器包招瓶式压方容器，销费诺镜式压力容馨，真空地热压力容连，警路系镜为写就用压力客耀相连的站内管道， 1.3本文件不适用于加气站树维下错气并的整与评定。 2规范性强用文件
下列文件中的内容适过受中的规就性引用雨构成本文件必不可受的餐款。其中，注日期的引用文件，权该日期对应的藏本适用本文件不狂日潮的写用文件，其易新敏本（包括所有的修改单）适用于本文件。
GBT231.1金通材料氏现度试验落1爵分：试验方法 GB/T18443.2 真生然系速冷设餐性龄试服方法：第益部分：真空度测屋 GB/T18443.5 真中绝热菜烤设各性能试验力法·第5部分：第态满爱率额量 GB/T20801《所有部分压力管造规商工业管道：：： NE/T47013.2 承压设餐无损检0常2裤分时载检测 NB/T 47013.3 承压设食光报检猫第3部分：数声检测 NB/T 47013.4 承医做无报检测第各部：微粉格 NB/T47013.S 承压设备开服检测 第5部公：#说检额 NB/T47013.6 承服设备无锁检测第6都务：游流检测 NB/T47013.7 承压投备无换教测，第7部分：日规检赠 NB/T47013.9 承压设备元额检测第9都分：声发射检测 NB/T47013.11 承压设美产提检#第11部分：时线教字减像检息 NB/T 47013.15 承压设备搬檀训 第15部分：相控降超声检满
a
"
3术语和定文
以下术谱和定义造用于本文件。
3.1
站用旅式客露 cylinder iype wessels For Er shaeons 采用离强度无端领售魔压m成用子加气站储存气体的压力容馨
3.2
钢带结烧式容器 flat steel ribkon wound vexsels 在教幕的内简外面领角管练多层疯平锅带（层为餐教），的带与简体环向成定候焦，相邻
层钢带您向相反，月仅将每层锅带两端与半球恶数头和加强撞格烯接所构成的高玉容器。
1 NB/T11274—2023 3. 3
对比试块referencetestpiece 与被检件化学成分相同或相似，含有意义明确的参考反射体（反射体应采用机加工方式制作）
的试块，用以调节超声检测设备的幅度和声程，以将所检出的缺陷信号与已知反射体所产生的信号相比较，即用于检测校准的试块。 3. 4
模拟试块simulatedpiece 用于焊接接头超声检测工艺的验证的含有模拟缺陷的试块。
4总体要求 4.1检验机构与人员 4.1.1检验机构应按照核准的检验范围从事加气站用压力容器和管路系统的检验工作，检验机构应对检验报告的真实性、准确性、有效性负责。 4.1.2检验和检测人员（以下简称检验人员）应取得相应的特种设备检验检测人员证书，应了解加气站用压力容器和管路系统的损伤模式，具备材料、腐蚀等相关知识背景及检验检测相关的实践经验。 4.2检验周期 4.2.1 站用压力容器检验周期的要求，参照TSG21等特种设备安全技术法规。 4.2.2 站用管路系统检验周期的要求，参照TSGD7005等特种设备安全技术法规。 4.2.3 有下列情况之一的，定期检验周期应适当缩短：
a） 介质或者环境对材料的腐蚀情况不明或者腐蚀减薄情况异常的： b) 具有环境开裂倾向或者产生机械损伤现象，并且已经发现开裂的； c） 改变使用介质并且可能造成腐蚀现象恶化的； d) 材质劣化现象比较明显的； e） 结构变形较大影响安全的； f) 发生火灾或其他影响安全使用事故的； g） 经过重大修理或改造的； h) 使用单位没有按照规定进行年度检查的； i） 检验中对其他影响安全的因素有怀疑的。
4.2.4因情况特殊不能按期进行定期检验的站用压力容器和管路系统，由使用单位提出书面申请报告说明情况，经使用单位主要负责人批准，征得上次承担定期检验或者承担基于风险的检验（RBI）的检验机构同意（首次检验的延期除外），向使用登记机关备案后，可以延期检验；或者由使用单位提出申请，实施基于风险的检验。基于风险的检验的要求，参照TSG21、TSGD7005等相应特种设备安全技术法规。 4.2.5对不能按期进行定期检验的站用压力容器和管路系统，使用单位应采取有效的监控与应急管理措施。
2 NB/T11274—2023
5检验实施
5.1一般要求 5.1.1检验前，应根据介质的不同性质，采取安全有效的方法将站用容器内的残气和残液排除、 置换、清洗等，排放应符合国家和当地的环境保护要求。 5.1.2检验过程中，站用容器及管路、阀门、安全附件的拆卸和检验后的安装工作，均应由原制造单位或者产权单位委托的单位进行，并对其安装质量负责。 5.2资料审查 5.2.1加气站用压力容器资料审查的要求，参照TSG21等特种设备安全技术法规。 5.2.2加气站用管路系统资料审查的要求，参照TSGD7005等特种设备安全技术法规。 5.3站用瓶式容器检验项目与方法 5.3.1检验项目
站用瓶式压力容器定期检验项目，以宏观检验、壁厚测定、表面缺陷检测、安全附件检验为主，必要时进行埋藏缺陷检测、声发射检测、硬度检测、壁厚校核、耐压试验、泄漏试验等项目。 5.3.2宏观检验
站用瓶式容器的内外部宏观检验应包括以下内容： a）检查前，内壁应保证清洁、干燥、无氧化皮等，如果有必要，在检验之前应采用适当的方
法对表面进行清理，如发现内部存在过多的残渣和残液，应对其腐蚀性进行评价； b）1 核对站用瓶式容器钢印标志内容，并且逐只登记其编号； c）: 逐只检验站用瓶式容器外表面是否存在裂纹、腐蚀、凹陷、火焰灼伤、鼓包、机械损伤、
颈部折叠、肩部褶皱等； d）检验内表面是否存在的裂纹、腐蚀、鼓包、皱折和机械损伤等； e）检验站用瓶式容器瓶口内、外螺纹是否存在裂纹、腐蚀、磨损及其他损伤
5.3.3壁厚测定
采用超声波测厚方法对筒体进行超声波壁厚测定抽查，超声波测厚应按NB/T47013.3执行。站用瓶式容器的测厚点宜选择3个横截面，每个横截面4个点（其中一个点位于容器底部）。 5.3.4表面缺陷检测 5.3.4.1应采用NB/T47013中的磁粉检测、渗透检测或涡流检测方法进行表面缺陷检测。 5.3.4.2采用磁粉检测方法对筒体进行磁粉检测抽查，磁粉检测应按NB/T47013.4执行。 5.3.4.3对站用瓶式容器瓶口内螺纹及瓶颈内表面可以检测到的部位进行渗透检测，记录检测部位、缺陷性质、尺寸、位置等信息。渗透检测应按NB/T47013.5执行。 5.3.4.4采用涡流检测方法对筒体内表面进行涡流检测抽查，涡流检测应按NB/T47013.6执行。 5.3.5理藏缺陷检测
采用超声波检测方法对筒体进行埋藏缺陷检测抽查，超声波检测应按NB/T47013.3执行。 5.3.6声发射检测 5.3.6.1声发射检测应符合NB/T47013.9的规定，还应满足：
a）将声发射换能器置于瓶式容器两端（必要时增加中间部位布置），处于同一轴截面上，以
使系统能准确定位，如图1所示。 b）应进行背景噪声测量，检测背景噪声时间不宜少于15min。 c）加压介质应为水、氮气或情性气体；为了减少噪声，升压速度不宜大于3.0MPa/h；如以水
