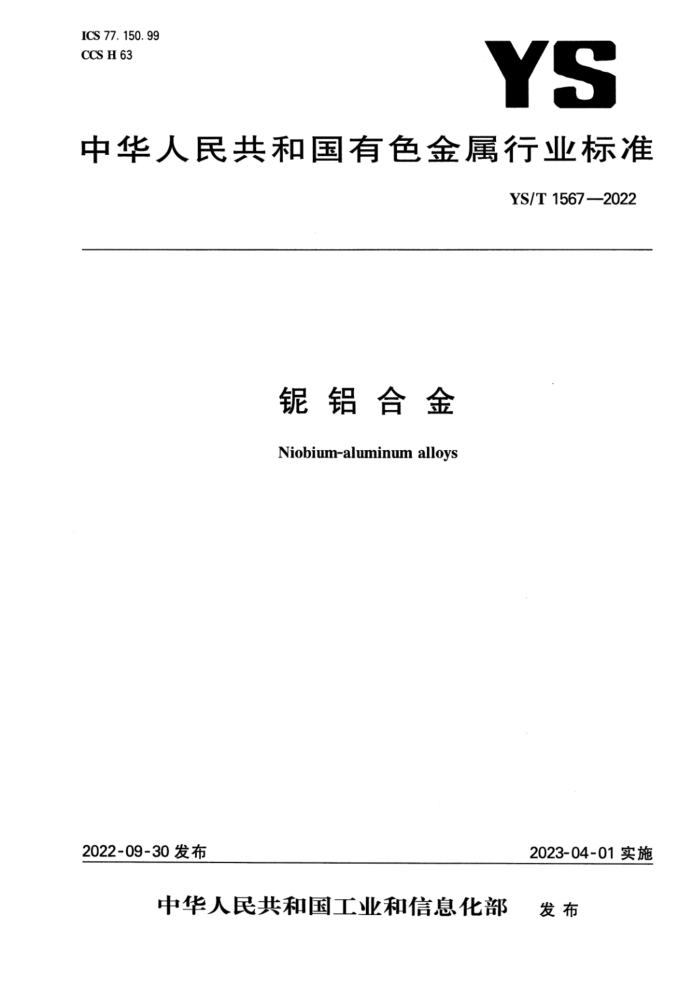

KS 77.150.99 CSH6S
YS
中华人民共和国有色金属行业标准
YS/T1567---2022
锯铝合金 Niobiuum-alurninum alloys
2022~09-30发布
2023-04-01 实放
中华人民共和国工业和信息化部 发布 YS/T1567—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本文件起草单位：大连融德特种材料有限公司、承德天大钒业有限责任公司、宝钛集团有限公司、
宁夏中色金航钛业有限公司、新疆湘润新材料科技有限公司、宁夏东方业股份有限公司、广东广晟稀有金属光电新材料有限公司、稀美资源（广东）有限公司、西部钛业有限责任公司。
本文件主要起草人：陈彦博、王洪涛、曾繁武、刘月菊、姜达、王东华、马忠贤、李永林、同晓乐、张静、 黄双、李明华、任利娜、刘志彬、朱宝辉、吴晓东。 YS/T1567—2022
锯铝合金
1范围
本文件规定了钜铝合金的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存及随行文件和订货单内容。
本文件适用于采用金属热还原法生产的铝合金。该合金可作为钛合金和其他特种合金熔炼过程的中间合金添加剂。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1480金属粉末干筛分法测定粒度 GB/T8170数值修约规则与极限数值的表示和判定 GB/T20975.37铝及铝合金化学分析方法第37部分：锯含量的测定 YS/T1075.6钒铝、钼铝中间合金化学分析方法第6部分：碳量的测定高频燃烧-红外吸收法 YS/T1075.7钒铝、钼铝中间合金化学分析方法第7部分：氧量的测定惰性熔融-红外法 YS/T1075.11钒铝、钼铝中间合金化学分析方法第11部分：氮含量的测定情性气体熔融热导法
3术语和定义
本文件没有需要界定的术语和定义。
4分类
产品按化学成分分为三个牌号，分别是：Nb50A150、Nb60A140和Nb70A130。
5技术要求
5.1化学成分
产品的化学成分应符合表1的规定，需方如对产品的化学成分有特殊要求时，可由供需双方协商确定。 5.2粒度 5.2.1产品为颗粒状和粉状的混合物，粒度不大于3mm。允许有少量超出粒度范围的产品，但其数量应不超过交付批重的4%。最大粒度不大于5mm。
1 YS/T1567—2022
表1化学成分
质量分数/%
主要元素含量 Nb
杂质元素含量，不大于
其他杂质单一 总和
牌号
Al
Fe
Si
Ta
C
0
N
48.0~58.0 余量 0. 25 0.20 0. 10 0. 10 0. 05 0.30 0. 10 0.30
Nb50A150
Nb60A140 58.0~68.0 余量 0. 25 0.20 0. 10 0. 10 0. 05 0. 30 0. 10 0. 30 Nb70A130 68.0~78.0 余量 0. 25 0. 20 0. 10 0. 10 0. 05 0. 30 0. 10 0. 30
其他杂质指B、Cr、Cu、Mo、Mn、V、Ni、W元素
a
5.2.2 2需方如对产品的粒度有特殊要求时，可由供需双方商定。 5.3外观质量
产品表面应洁净，不应有目视可见的氧化变色、夹杂物和其他外来物。
6试验方法
6.1锯元素含量的测定按GB/T20975.37中规定或供需双方协商的方法进行。 6.2碳元素含量的测定按YS/T1075.6的规定进行。 6.3氧元素含量的测定按YS/T1075.7的规定进行。 6.4氮元素含量的测定按YS/T1075.11的规定进行。 6.5铁、硅、钼等其他元素含量的测定按供需双方协商的方法进行。 6.6粒度采用干筛分法进行，筛网使用校准过的方孔编织筛网。试验步骤按GB/T1480的规定进行。 6.7 外观质量采用目视或具有相应功能的仪器设备进行检查。
7检验规则
7.1检查和验收 7.1.1产品应由供方或第三方进行检验，保证产品质量符合本文件及订货单的规定。 7.1.2需方可对收到的产品按本文件的规定进行检验，如检验结果与本文件或订货单的规定不符时，应以书面形式在收到产品之日起30日内向供方提出，由供需双方协商解决。如需仲裁，应由供需双方在需方共同取样或协商确定。 7.2组批
产品应成批提交验收，每批应由同一工艺连续生产、同一牌号连续混合物、同一批次的产品组成，单批次重量应不大于1000kg。用户对单批次重量有特殊要求时，需在订货单中注明时。 7.3检验项目
产品的检验项目及取样应符合表2的规定。 7.4取样位置及取样数量
每批产品检验随机抽取取样桶，取样桶数量不少于该批产品总桶数的25%（或不少于两桶）。从抽取的每桶产品中心及周围约2/3半径处均匀分布的3个点上取四个等量的试样，其总量应不少于 2 YST1567-2022
160g，餐每模所取的试样合均名井热祥，用就孔147的寒勒标准筛过等，节下物用四分达络分至不少子100孩，作为该批产韩的化学成分分析用试样，用子锁，氧，氮元索测定的试样应为未搞痒的原始样品：随祝选政1存有样品进行器欢一喝欢检测，
表2较骏项目发取荐
### 化学城费
#华机庭
技术是求的章教号
试服方快的幸务号 .1.6.8.6.3&45.5
5.1 5.2 .3
7.4
囍.器 6T
秘度升源服递
现批，敢科意量不心于20是
遥件
7.群 检验结果的判定 5，1化学成分，粒度检旅装采不合格时，允许从这批产品中划信取样，对不合格项进行童爱检验，若任检楚精采不合格时该扰产品不合格， 7.52外观质量检验不合格时，难孩件产品不合格。
家标惠，包装，送输，剪存及随行文件
8.1恭意
每批产品时包装外应注明： n供方名称！ 6）产品名称利牌号：批梦： D臻照
82包染、送检、熟存
产品度快用镀体播装，内衬想料度，摄净25200，好可根携客户要豪采用其他的适宜包装形式
产品在送教时应止潮，送免双城，微捷·度与其他尊体分开堆效，产品皮存于道风，干楼的食库内，不得赚，孩性介质谁放。
联3雕行文
都批产品度附有随行文件其中鞋应包据供方信息产品信应，本文件编号，出厂日期或包装日期外，环堂健话：
产品质量保证书内容如下：
，产品的主操性能及技术教，产品特点（包括制造工艺及源材料的特点） ?对产品最放所费的意任：，产品就舒的康最认证及带供方技术监餐部门捡印的各项分新检验销菜，
b产品合格证：内等如下：
拉验琪材及减结果戴价验结论 *就量批等： “检验扫
& YS/T1567—2022
·检验员签名或盖章。 产品质量控制过程中的检验报告及成品检验报告。
c)
d) 产品使用说明：正确搬运、使用、贮存方法等。 e) 其他。
9 订货单内容
需方可根据自身的需要，在订购本文件所列产品的订货单内，列出如下内容： a）产品名称； b) 牌号； c) 净重和件数； d) 本文件编号；
其他。
e)
4
