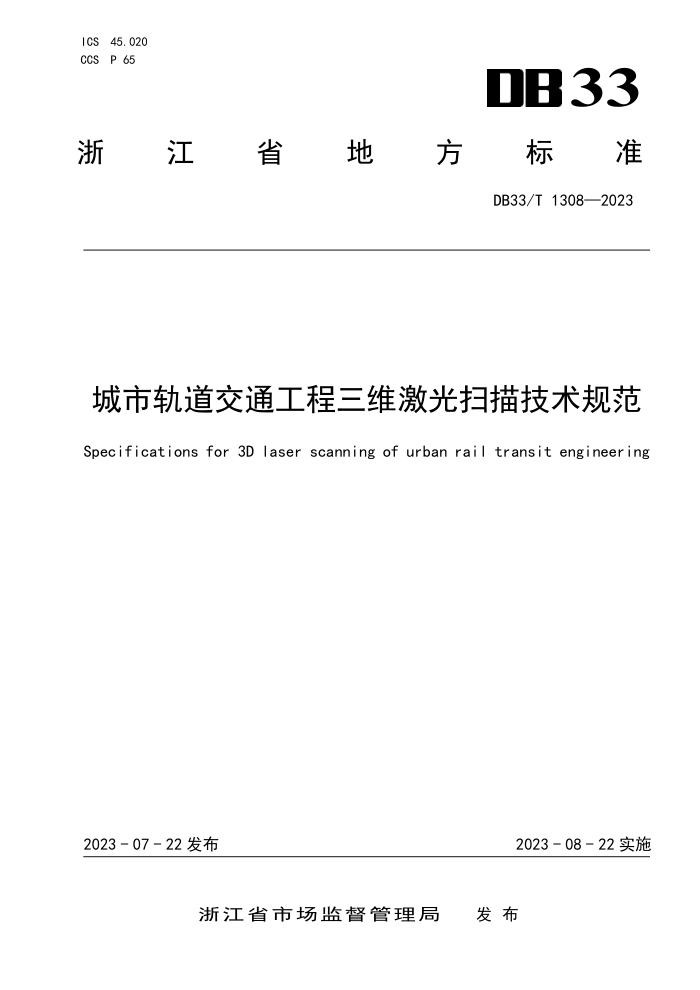

ICS45.020 CCS P 65
DB33
浙江省地方 标准
DB33/T1308—2023
城市轨道交通工程三维激光扫描技术规范
Specifications for 3D laser scanning of urban rail transit engineering
2023-07-22发布
2023-08-22实施
浙江省市场监督管理局 发布 DB33/T1308—2023
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义
1
基本规定 5前期准备 5. 1 技术准备与设计 5. 2 标靶选用及布设， 5. 3 控制测量 6数据采集. 6.1一般规定 6.2架站式扫描数据采集 6.3移动式扫描数据采集 7 数据预处理 7. 1 架站式扫描数据预处理
4
C
7. 2 移动式扫描数据预处理， 8扫描成果制作 8.1 隧道结构相对变形 8.2 断面几何尺寸 8.3 结构表观病害
8.4 限界.. 8.5 接触网导高 8.6 扫描影像图 8.7 三维建模 9质量控制 10 成果归档附录A（资料性） 标靶样式，附录B（资料性） 作业记录表样式，附录C（资料性） 环间错台成果表样式，附录D（资料性） 断面几何尺寸成果表样式. 附录E（资料性） 结构表观病害标志符号及成果表样式. 附录F（资料性） 接触网导高成果表样式.
10
11 13 14 15 17
I DB33/T1308—2023
前言
本标准按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别专利的责任，本标准由浙江省交通运输厅提出、归口并组织实施。 本标准起草单位：杭州市地铁集团有限责任公司、中国电建集团华东勘测设计研究院有限公司、杭
州杭港地铁五号线有限公司、上海勘察设计研究院（集团）有限公司、浙江省轨道交通运营管理集团有限公司、宁波市轨道交通集团有限公司、北京城建勘测设计研究院有限责任公司、杭州市勘测设计研究院有限公司、浙大城市学院、浙江省工程勘察设计院集团有限公司、浙江省工程物探勘察设计院有限公司、中铁第六勘察设计院集团有限公司。
本标准主要起草人：姜叶翔、卢建军、黄小斌、胡雷鸣、赵宁宁、苏凤阳、付国平、吴伟、周飞飞王庆峰、羊逸君、吴敏慧、沈建军、陈友、臧建波、赵伟来、丁智、徐敏、刘军强、魏志范、钟明、黄信、赵志元、吴灿鑫、许莹莹、郑佳佳、李凯。
II DB33/T1308—2023
城市轨道交通工程三维激光扫描技术规范
1范围
本标准规定了城市轨道交通工程三维激光扫描技术的基本规定、前期准备、数据采集、数据预处理、 扫描成果制作、质量控制和成果归档等要求。
本标准适用于采用架站式和移动式三维激光扫描技术对城市轨道交通设施进行检测的工作，
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本标准：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T4208一2017外壳防护等级（IP代码） GB50157—2013地铁设计规范 CH/T9016一2012三维地理信息模型生产规范 CJJ/T8一2011城市测量规范
3术语和定义
下列术语和定义适用于本标准。
3. 1
城市轨道交通工程urbanrailtransitengineering 采用专用轨道导向运行的城市公共客运系统。 注：包括地铁、轻轨、单轨、有轨电车、磁悬浮、自动导向轨道、市域（郊）快速轨道系统 [来源：GB/T50308—2017，2.1.1]
3. 2
三维激光扫描技术3Dlaserscanningtechnology 通过发射激光获取被测物体表面三维坐标、反射光强度等多种信息的非接触式主动测量技术。 [来源：CH/Z3017一2015，3.1.1，有修改]
3. 3
架站式扫描 fixed-station laser scanning 在待测区域使用脚架、基座等设备，架设一次或多次三维激光扫描仪进行点云采集的作业方式。
3. 4
移动式扫描 mobilelaser scanning 将三维激光扫描仪安置在移动检测车上，随移动检测车的持续行进而进行螺旋式扫描的作业方式。
3. 5
点云point cloud 以离散、不规则方式分布在三维空间中的点的集合。 [来源：CH/Z3017—2015，3.1.2]
1
