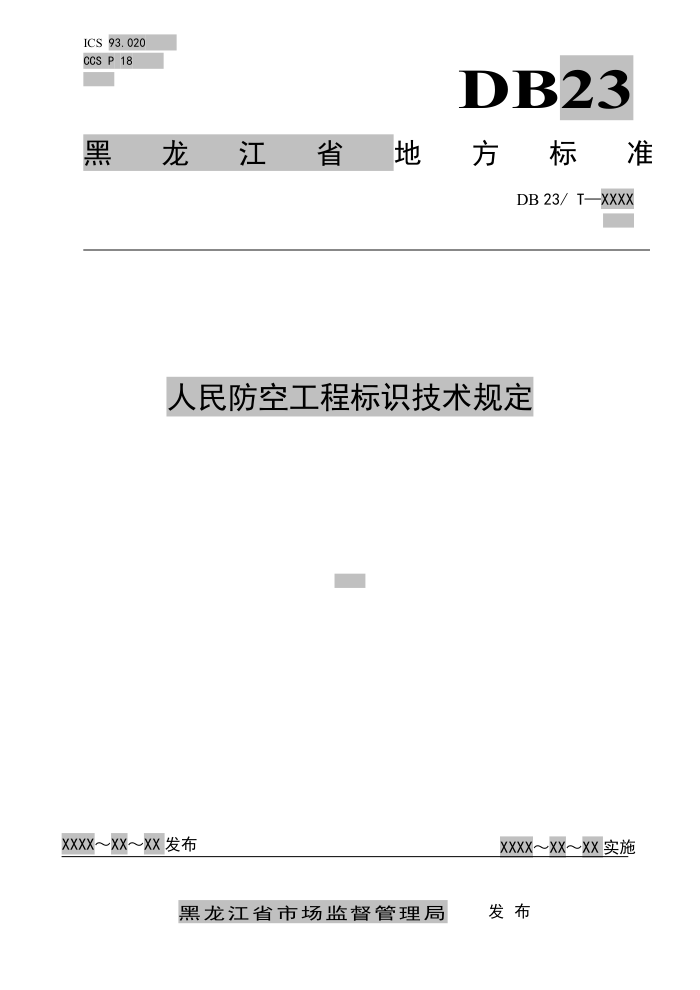

ICS93.020 CCS P 18
DB23
黑龙江省地 方标准
DB 23/ T—XXXX
人民防空工程标识技术规定
XXXX~XX~XX发布
XXXX~xX~XX实施
发布
黑龙江省市场监督管理局
DBXX/ XXXXX—XXXX
目 次
前言,
I1
范围. 2 规范性引用文件 3 术语和定义.
1
设计要求. 标识分类.
4
5
6 管理标识的制作和安装,
...2
导引标识的制作和安装. 8 设施标识的制作和安装... 9设备标识的制作和安装. 10管线标识的制作和安装. 附录A(资料性)标识图示.
7
L
t
DBXX/ XXXXX—XXXX
前言
本文件按照GB/T1.1~2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
本文件由黑龙江省人民防空办公室提出并归口。 本文件起草单位:黑龙江省人民防空办公室、黑龙江省人防设计研究院。 本文件主要起草人:王萌、李明、刘秀峰、张路明、郭志伟、吴涛、李铁东、崔宏江、芦成钢、冯
娜姗、马娜、王玉迪、吕晓冬、孔一、唐跃宇、姚久宝、崔洪源
II
DBXX/XXXXXXXXX
人民防空工程标识技术规定
1范围
本文件规定了人民防空工程(以下简称“人防工程”)标识的术语和定义、设计要求、标识分类、 管理标识、导引标识、设施标识、设备标识以及管线标识的制作和安装。
本文件适用于黑龙江省内新建、改建、扩建的各类人防工程及兼顾人防要求的地下空间标识设计和
安装。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件
仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T18922 2建筑颜色的表示方法 GB50038人民防空地下室设计规范 GB50225人民防空工程设计规范 GSB161517中国建筑色卡 RFJ01~2014人民防空工程设备设施标志和着色标准
术语和定义
3
下列术语和定义适用于本文件。
3. 1
人防工程标识在人防工程空间环境中,向使用者提供导向与识别等功能的信息载体。
3. 2
管理标识人防工程的概况、维护管理、平战转换等特定信息的标识。
3. 3
导引标识引导人员行进路线,指示通往特定场所及设施等的标识。
3.4
设施标识人防工程设施的名称、用途、位置等特定信息的标识。
3.5
设备标识人防工程设备的名称、用途、编号、开关方向等特定信息的标识。
1
DBXX/ XXXXX—XXXX
3. 6
管线标识人防工程管线的类别、名称、流向等特定信息的标识。
4设计要求
4.1人防工程标识由边框、颜色、图形符号和文字等构成。 4.2人防工程标识应选用防火、防潮、防腐、坚固耐久的材料,面层或涂刷材料宜选用逆反射材料。 4.3标识图除特殊标注外,中文字字体均采用微软雅黑。 4.4标识图除特殊标注外,尺寸标注单位均为毫米,尺寸为长X高。 4.5标识颜色采用中国颜色体系标号和相应的建筑颜色编码表示。橙色为中国颜色体系标号(颜色编码)2.5YR6.5/9.6(1093),蓝色6.3PB4/9.6(1222),灰色10B6.5/1(1271)。 4.6各类标识的详细尺寸、颜色等制作安装要求,参见附录A。 4.7墙面固定的人防标牌均采用不锈钢膨胀螺丝进行固定,四孔或六孔固定安装,不锈钢膨胀螺丝采用10mm镜面广告钉装饰。
5标识分类
5.1人防工程标识分为:管理标识、导引标识、设施标识、设备标识、管线标识。 5.2导引标识分为:外部导引标识、口部导引标识和内部导引标识。 5.3设施标识分为:平战转换设施标识、功能间设施标识。 5.4管线标识分为:通风防化类标识、给排水类标识、电气类标识。
6管理标识的制作和安装
6.1管理标识制作尺寸为长600mm×高800mm,材质厚度为不小于5mm双面阻燃亚克力板。图示参见附录A中A.1.1~A.1.7。 6.2管理标识应安装于人防工程平时经常使用的每个主要出入口处人防区(防护单元)内墙体的醒目位置。标识牌下沿距地面宜为1.40m,管理标识如平行悬挂时,间隔不宜大于0.05m。 6.3管理标识包含《人防工程概况》、《人防工程平面示意图》、《人防工程维护管理制度》、《人防工程平时使用须知》等。 6.4《人防工程概况》包含工程名称、工程编号、建设单位、建筑面积、平时用途、战时用途、防护单元(个数)、掩蔽数量、总平面示意图等信息;其中总平面示意图包含人防工程所在地理位置、附近主要街路名称及标志性建筑、主次要出入口位置、与附近人防工程的连通口位置等信息。 6.5《人防工程平面示意图》包含人防工程平面布置、单元划分、主次要口位置、连通口位置、通风口位置等信息 6.6《人防工程维护管理制度》图示参见附录A中A.1.7。内容应按当地人防主管部门要求调整。
2
