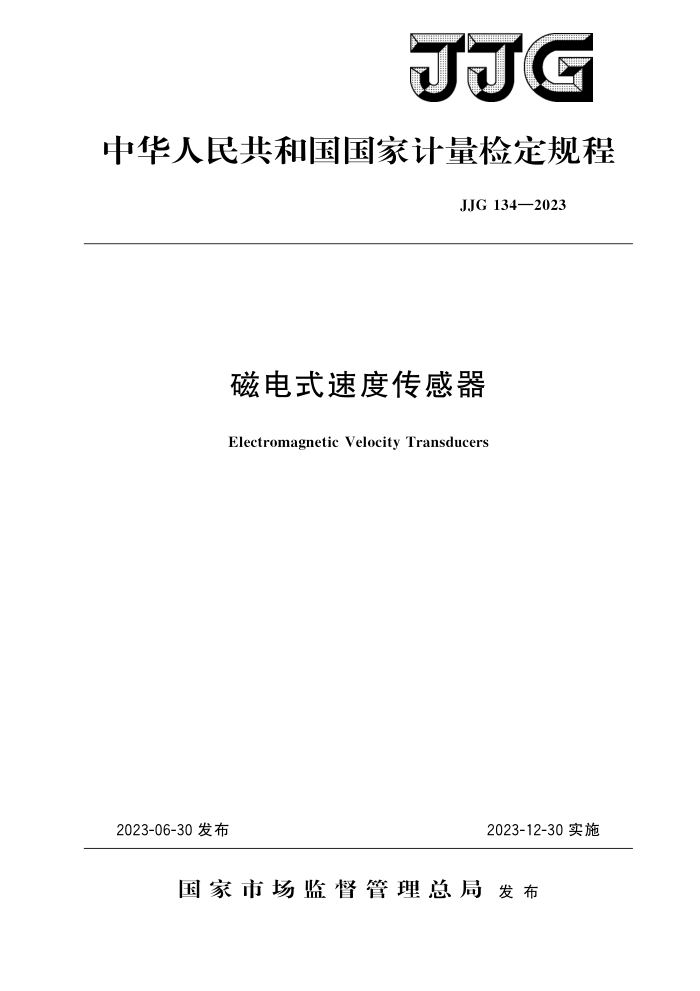

JJG
中华人民共和国国家计量检定规程
JJG 134—2023
磁电式速度传感器
Electromagnetic Velocity Transducers
2023-12-30实施
2023-06-30发布
国家市场监督管理总局发布 JJG134—2023
磁电式速度传感器
检定规程 Verification Regulation of
JJG134—2023 代替JJG134—2003
Electromagnetic Velocity Transducers
归口单位：全国振动冲击转速计量技术委员会主要起草单位：北京市计量检测科学研究院
参加起草单位：西安热工研究院有限公司
中国计量科学研究院
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG 134—2023
本规程主要起草人：
闫瑞（北京市计量检测科学研究院）张宏宇（北京市计量检测科学研究院）
参加起草人：
赵强（北京市计量检测科学研究院）韦宣 (西安热工研究院有限公司) 夏岩 (中国计量科学研究院) JJG134—2023
目 录
引言 1 范围· 2引用文件… 3 概述· 4计量性能要求· 4.1参考速度灵敏度年稳定度 4.2频率响应.. 4.3幅值线性度…· 5 通用技术要求 5.1外观及附件.. 5. 2 其他技术要求 6计量器具控制· 6.1 检定条件. 6.2 检定项目· 6.3 检定方法 6. 4 检定结果的处理··· 6.5 检定周期· 附录A 磁电式速度传感器检定证书内页格式附录B 磁电式速度传感器检定结果通知书内页格式附录 C 磁电式速度传感器横向灵敏度的测量方法附录D 磁电式速度传感器温度响应的测量方法
(IⅡ) (1) (1 ) (1) (1) (1 ) (1 ) （1） 1) (1) (1) (2) (2) (2) (3) (5) (5) (6) ( 7) (8) (9) JJG 134—2023
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》共同构成支撑本规程修订工作的基础性系列规范。主要参考GB/T30242一2013《磁电式速度传感器通用技术条件》、GB/T20485.1一2008《振动与冲击传感器校准方法第1部分：基本概念》等技术规范。
本规程是对JJG134一2003版进行修订的。与JJG134一2003相比，除编辑性修订外主要技术变化如下：
取消了原规程中关于定型鉴定、样机试验相关内容；一取消了原规程范围中对磁电式速度传感器频率范围的规定；一取消了原规程计量性能中参考速度灵敏度不确定度的要求；一增加了传感器参考灵敏度年稳定度的指标及检定方法：一正文中取消了原规程横向灵敏度、温度响应、动态范围、最大可承受加速度、
绝缘电阻、输出电阻的相关内容，将横向灵敏度温度响应的测量方法移至附录C和附录D;
将原规程通用技术要求中生产厂商应该提供的技术指标修改为其他技术要求；修改了传感器参考速度灵敏度的计算公式；增加了使用绝对法标准装置进行磁电式速度传感器检定的内容；取消了检定用计量器具中标准振动台和参考加速度计套组的技术指标要求，改
一
一
为使用比较法振动标准装置来描述；
修改了幅值线性度的计算方法，采用最小二乘法计算。 本规程历次版本发布情况为：
JJG134—2003; —JJG134—1987。
II JJG134—2023
磁电式速度传感器检定规程
1范围
本规程适用于磁电式速度传感器的首次检定、后续检定和使用中的检查
2引用文件
JJG2054一2015振动计量器具检定系统表 GB/T20485.1一2008振动与冲击传感器校准方法第1部分：基本概念 GB/T20485.11一2006振动与冲击传感器校准方法第11部分：激光干涉法振
动绝对校准
GB/T20485.21一2007振动与冲击传感器校准方法第21部分：振动比较法校准
GB/T30242一2013磁电式速度传感器通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
磁电式振动速度传感器（以下简称传感器）主要用于机械振动测量，它是利用电磁感应原理将振动速度量转换成电压量输出。其结构主要由磁路系统、线圈、惯性质量、 弹簧阻尼等部分组成。
4计量性能要求
4.1参考速度灵敏度年稳定度：应优于3%。 4.2频率响应：频率响应偏差应优于士10%。 4.3幅值线性度：应优于土5%。
5通用技术要求 5.1外观及附件 5.1.1 传感器的外壳上应标明规格型号、出厂编号、商标。 5.1.2传感器壳体应无明显的机械损伤，安装表面应无毛刺及其他瑕疵。 5.1.3传感器的接口应配套齐全、完好、连接可靠。 5.2其他技术要求
传感器生产厂应给出传感器动态范围参数，即频率范围和最大可测的振动速度，以及固有频率、阻尼系数、安装角度及允差，并应给出传感器的输出极性、重量、外形尺
1 JJG134—2023
寸及安装方式。
6 计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1检定环境条件：
1）环境温度：（23士3）℃； 2）相对湿度：≤75%； 3）电源电压的变化不超过额定电压的士10%； 4）检定现场应无强振源、强磁场的干扰及腐蚀性气液体。
6.1.2检定用标准器具
可以根据被检传感器种类及型号来选择下列检定用仪器设备绝对法振动标准装置：包括激光测振仪、振动发生系统、测量系统和必要的隔振基
础，其频率范围应能覆盖被检传感器的使用频率，其不确定度应满足振动计量器具检定系统表的要求。
表1 绝对法振动标准装置的测量范围和不确定度
测量不确定度（k=2）频率范围
名称
测量范围
Uel 3% 1%
(0.005~0.1)Hz (>0.1~5000)Hz
f:(0. 005~5 000) Hz w:（1~400)mm/s
绝对法振动标准装置
比较法振动标准装置：包括振动标准套组、振动发生系统、测量系统和必要的隔振基础，其频率范围应能覆盖被检传感器的使用频率，其不确定度应满足振动计量器具检定系统表的要求。
表2比较法振动标准装置的测量范围和不确定度
测量不确定度（k=2）频率范围
名称
测量范围
U rel 5 % 2% 2%
(0.01~20）Hz (>20~2 000) Hz (>2000～5000)Hz
f:(0.01~5000)Hz U:（1~400）mm/s
比较法标准装置
6.2检定项目
首次检定、后续检定和使用中检查的项目见表3。
2
