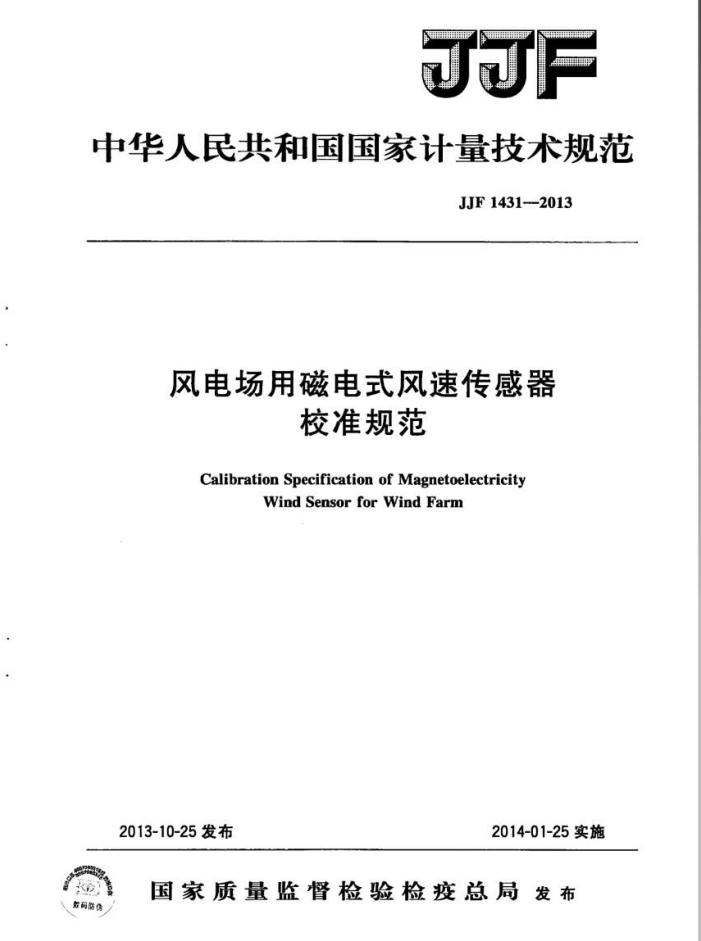

JJF
中华人民共和国国家计量技术规范
JJF1431--2013
风电场用磁电式风速传感器
校准规范
Calibration Specification of Magnetoelectricity
WindSensorforWindFarm
2013-10-25发布
2014-01-25实施
国家质量监督检验检疫总局发布 JJF14312013
风电场用磁电式风速传感器
校准规范 Calibration Specificationof MagnetoelectricityWindSensor
JJF1431—2013
for Wind Farm
归口单位：全国压力计量技术委员会主要起草单位：中国气象局气象探测中心
广东省大气探测技术中心
参加起草单位：广东省气候中心
本规范委托全国压力计量技术委员会负责解释 JJF1431—2013
本规范主要起草人：
沙奕卓（中国气象局气象探测中心）
畅世聪（中国气象局气象探测中心）李国森（广东省大气探测技术中心）
参加起草人：
宋丽莉（广东省气候中心）陈武框（广东省大气探测技术中心） JJF1431—2013
目录
引言 1范围 2引用文件· 3术语和计量单位 3.1术语 3.2计量单位· 4概述· 5计量特性 5.1测量误差 5.2重复性 5.3回差 5.4线性… 6校准条件 6.1环境条件 6.2计量标准· 7校准项目和校准方法.. 7.1校准项目 7.2校准方法… 7.3数据处理 8校推结果的表达附录A空气密度计算附录B风电场用磁电式风速传感器校准记录（参考格式）附录C 校准证书内页参考格式附录D风速传感器测量误差不确定度评定示例
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (4) (7) (8) (9) (11) (13)
-
I JJF1431—2013
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》缩写，规范中的通用计量术语符合JF1001一2011《通用计量术语及定义》，附录中给出的测量不确定度评定示例依据JF1059.1一2012《测量不确定度评定与表示》进行。
本规范计量特性中的重复性、回差和线性均引用了GB/T18459一2001《传感器主要静态性能指标计算方法》的定义，但由于风速量在实际应用中通常采用绝对量，故本规范中的计量特性校准结果均给出各参数每个校准点的绝对量值。
本规范中的校准范围及计量特性的参考技术指标引用了GB/T18709--2002《风电场风能资源测量方法》中的相关参数。
本规范为首次发布。
ⅡI JJF1431—2013
风电场用磁电式风速传感器
校准规范
1范围
本规范适用于风电场用磁电式风速传感器（以下简称风速传感器）3m/s~30m/s 范围的校准。 2引用文件
JJF1001一2011通用计量术语及定义 GB/T7665一2005传感器通用术语 GB/T184592001传感器主要静态性能指标计算方法 GB/T187092002风电场风能资源测量方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1皮托管探头pitot-statichead
皮托管总压孔及静压孔所在的测量端。 3.1.2阻塞比blockageratio
试验段内仪器（包括安装支架）迎风面积与试验段流场均勾区横截面积之比。
3.1.3流场均匀区uniform spaceofvelocity
试验段内符合流速均匀性等技术指标的区域。 3.2计量单位
风速传感器输出量为频率，计量单位为赫兹，Hz。
4概述
风电场用磁电式风速传感器主要用于风电场建设前的风能评估。风速传感器主要包
括转动部分和磁电感应与信号输出部分。转动部分由一个互成120的三叉星形支架及三个空心杯组成，支架中心设计有旋转轴及安装杆（或轴套）。磁电感应与信号输出部分主要包括线圈及永久磁铁。风杯在风力的推动下受扭力矩作用旋转，带动磁铁相对线图转动，在线离中感应产生出与风速呈连续函数关系的近似正弦波信号。
5计量特性
5.1 测量误差 5.2重复性
1 JJF1431—2013
5.3回差 5.4线性
各参数的测量结果一般均不大于风速为0.5m/s对应的输出频率计算值。 注：以上指标不是用于合格性判别，仅供参考。
6 校准条件 6.1环境条件
环境温度：（15～30）℃；环境湿度：不大于90%RH；环境气压：（600~1050）hPa。
6.2计量标准 6.2.1主要技术指标
计量标准的风速范围应覆盖被校风速传感器要求的校准范围，不确定度应不大于客户要求的测量结果不确定度的1/2。 6.2.2组成
计量标准包括标准器及配套设备，其主要技术指标见表1。
表1标准器及配套设备测量范围
分类
名称
主要技术指标
取值范围（0.9981.004），不确定度U范围 (0.1%~0.5%) 最大允许误差：士（0.3~0.5）Pa 最大允许误差：±（0.3~0.5)℃
标准皮托静压管 (3~30)m/s
标准器
微差压计温度仪湿度仪气压计
(0~650)Pa (0~50)℃ (10~95)%RH 最大允许误差：±（5~10)%RH (500~1050)hPa 最大允许误差：士（0.3~1.0）hPa
稳定性<0.5%/min 均匀性≤1.0%（由流场均勺性引人的不确定度分量≤0.3%）阻塞比<5% 最大允许误差的绝对值≤0.001Hz；Vp-p的下限 ≤100mV，上限≥10V
配套设备 风润
(3~30)m/s
频率计
(0~1000)Hz
注： 1表1中为标准皮托静压管的校准系数；U为标准皮托静压管的不确定度。 2表1中的V-表示交流电压的峰-峰值。
7. 校准项目和校准方法 7.1 校准项目 2 JJF
