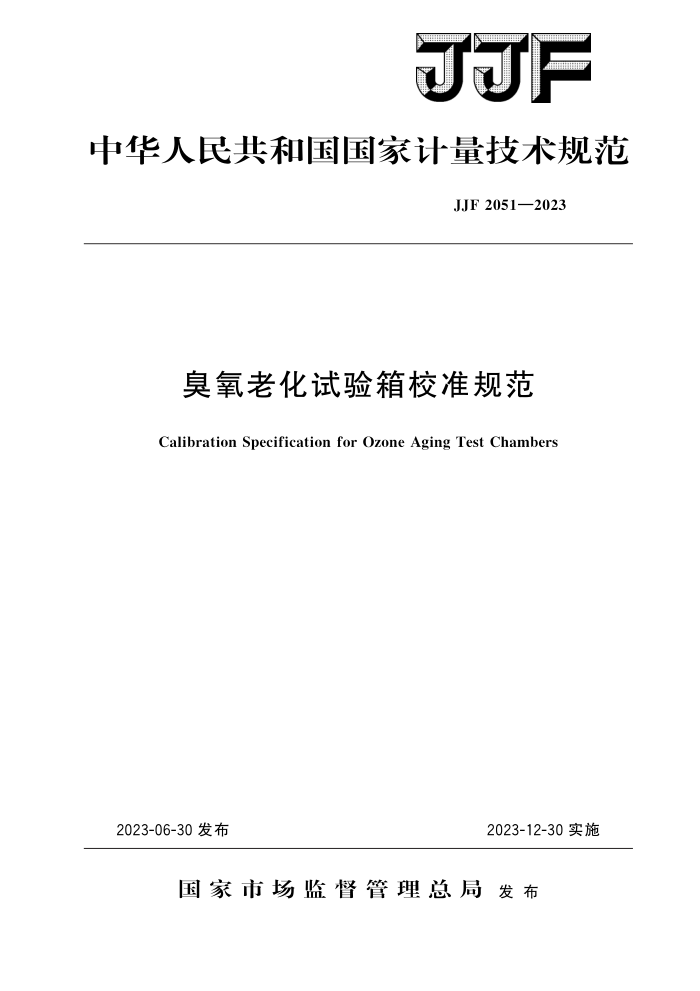

中华人民共和国国家计量技术规范
JJF2051—2023
臭氧老化试验箱校准规范
Calibration Specification for Ozone Aging Test Chambers
2023-12-30实施
2023-06-30发布
国家市场监督管理总局发布 JJF2051—2023
臭氧老化试验箱校准规范
JJF 2051—2023
Calibration Specificationfor Ozone Aging Test Chambers
归口单位：全国环境化学计量技术委员会主要起草单位：上海市计量测试技术研究院
苏州市计量测试院
参加起草单位：上海市环境保护产品质量监督检验总站
苏州宏瑞净化科技有限公司贝尔实验室装备江苏有限公司
本规范委托全国环境化学计量技术委员会负责解释 JJF2051—2023
本规范主要起草人：
张爱亮（上海市计量测试技术研究院）朱兰 (苏州市计量测试院) 丁臻敏（上海市计量测试技术研究院）刘悦（上海市计量测试技术研究院）
参加起草人：
陈启悦（上海市环境保护产品质量监督检验总站）左宏宇（苏州宏瑞净化科技有限公司）华 明 月（贝尔实验室装备江苏有限公司） JJF2051—2023
目
录
引言
(Ⅱ) (1) (1) (1) (1) (2 ) (2) (2) (3) (3) (3) (3) (5) (7) (8) (9) (11) (12) (20) (25)
范围· 引用文件
1
2 3 术语
概述· 5 计量特性. 6 校准条件.· 6.1环境条件· 6.2 负载条件： 6.3 计量标准器 7 校准方法… 7.1 校准方法 7. 2 数据处理 8 校准结果表达 9 复校时间间隔· 附录A 臭氧老化试验箱校准原始记录格式（参考）附录B 臭氧老化试验箱校准证书（内页）格式（参考）附录 C 臭氧老化试验箱臭氧浓度示值误差的不确定度评定示例附录 D 臭氧老化试验箱温度示值误差的不确定度评定示例附录E 臭氧老化试验箱相对湿度示值误差的不确定度评定示例
4 JJF2051—2023
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、和JJF1059.1一2012《测量不确定度评定与表示》编写。
本规范的技术指标参考了JJF1101一2019《环境试验设备温度、湿度参数校准规范》、GB/T35804一2018《硫化橡胶或热塑性橡胶耐臭氧龟裂测定试验箱中臭氧浓度的试验方法》、GB/T7762一2014《硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验》和GB/T12706.1—2020《额定电压1kV（Um=1.2kV）到35kV（Um
=
40.5kV）挤包绝缘电力电缆及附件第1部分：额定电压1kV（U=1.2kV）和 3kV（Um=3.6kV）电缆》等标准和规范
本规范为首次发布
I JJF2051—2023
臭氧老化试验箱校准规范
1范围
本规范适用于臭氧浓度范围为（0～400）umol/mol、温度范围为（0～100）℃、相对湿度范围为（10100）%的臭氧老化试验箱的校准。
其他类似设备也可参照本规范进行校准。
2引用文件
本规范引用了下列文件： JJF1101一2019环境试验设备温度、湿度参数校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1工作空间workingspace
臭氧老化试验箱中能将规定的臭氧浓度、温度和湿度性能保持在规定范围内的
空间。 3.2稳定状态steadystateof testingequipment
臭氧老化试验箱工作空间内任意点的臭氧浓度、温度和湿度变化量达到设备本身性能指标要求时的状态。 3.3臭氧浓度示值误差 ozoneconcentrationindicationerror
臭氧老化试验箱稳定状态下，臭氧浓度显示值的平均值与工作空间所有测量点实测臭氧浓度平均值的差值。 3.4臭氧浓度波动度ozoneconcentrationfluctuation
臭氧老化试验箱稳定状态下，在规定的时间间隔内，工作空间任意一点臭氧浓度随
时间的变化量。 3.5臭氧浓度位置偏差deviationofozoneconcentrationposition
臭氧老化试验箱稳定状态下，工作空间中任意两个测试点臭氧浓度平均值之间的差值。 3.6负载load
利用臭氧老化试验箱进行试验的样品。
4概述
臭氧老化试验箱主要是用来模拟和强化大气中的臭氧条件，研究臭氧对橡塑等材料的作用规律，快速鉴定和评价材料抗臭氧老化性能的设备。其主要由臭氧浓度控制系统、温湿度控制系统及工作空间构成。臭氧浓度控制系统一般通过高压放电或紫外线照
1 JJF2051—2023
射产生一定浓度的臭氧气体，其和温湿度控制系统一起在臭氧老化箱工作空间内产生试验所需的臭氧和温湿度的条件。其结构示意见图1。
工作空间
湿度控制系统
温度控制系统
臭氧浓度控制系统
图1 臭氧老化试验箱结构示意图
5计量特性
臭氧老化试验箱的计量特性见表1。
表1臭氧老化试验箱计量特性臭氧浓度
参数名称范围
相对湿度 ≤75%
温度 (10～85)℃
(0~400）μmol/mol
臭氧温度相对湿度
±20%
示值误差
±2.0℃
±5. 0%
20%
位置偏差 臭氧
温度相对湿度臭氧温度相对湿度
2.0℃
均匀度
7. 0%
±10%
波动度
±1.0℃
±3.0%
注：对计量特性另有要求的臭氧老化试验箱，按有关技术文件规定的要求进行校准。 2以上指标要求不用于合格性判断，仅供参考。
6校准条件 6.1环境条件
环境温度：（10～35）℃；相对湿度：不大于85%。 臭氧老化试验箱周围应无强烈振动及腐蚀性气体存在，应避免其他冷、热源影响。
2 JJF2051—2023
6.2负载条件
一般在空载条件下校准，根据用户需要可以在负载条件下进行校准，但应说明负载的情况。
注：应考虑负载的几何尺寸和迎风面积等因素。 6.3计量标准器 6.3.1臭氧浓度计量标准器
臭氧浓度计量标准器一般应选用紫外臭氧分析仪，测量范围为（0～400）umol/mol，分辨力为0.001umol/mol，最大允许误差为士5%。 6.3.2温度计量标准器
温度计量标准器由铂电阻、热电偶等温度传感器与数据采集器组成，通道传感器数量不少于5个，并能满足校准工作需求。测量范围为（一20～100）℃，分辨力为0.1℃，最大允许误差为士0.6℃。 6.3.3湿度计量标准器
湿度测量标准器一般应选用多通道温湿度显示仪表或多路温湿度测量装置，通道传感器数量不少于3个，并能满足校准工作需求。相对湿度测量范围为10%～100%，分辨力为0.1%，最大允许误差为士2.0%。
7校准方法 7.1校准方法 7.1.1臭氧浓度、温度、湿度校准点的选择
校准臭氧浓度、温度、湿度一般根据用户需要选择常用的臭氧浓度、温度、湿度进行。 7.1.2传感器布点位置
传感器应布放在设备工作空间内的3个校准层面上，称为上、中、下3层，中层为通过工作空间儿何中心的平行于底面的校准工作面。各布点位置与工作空间内壁的距离为各边长的1/10，遇风道时，此距离可加大：但不应超过500mm或边长的1/5。如果设备带有样品架或样品车时，下层测试点可布放在样品架或样品车上方10mm处。
布点位置也可根据用户实际工作需求进行布置。
7.1.3传感器布点数量
臭氧浓度测试点布点用α、β、字母表示，温度传感器布点用1、2、3…··数字表示，湿度传感器布点用A、B、O...字母表示。 7.1.3.1设备容积小于等于0.5m时，臭氧布点为3个，温度布点为5个，湿度布点为3个。臭氧点β、温度点5、湿度点O位于设备工作空间中层几何中心处，如图2 所示。
3
