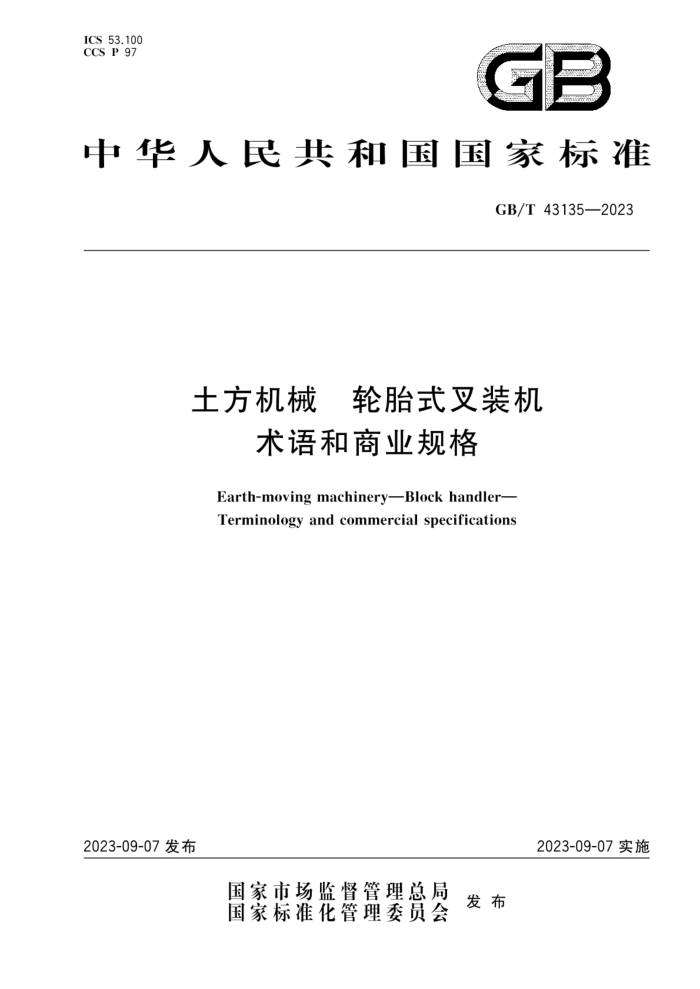

ICS53.100 CCS P 97
GB
中华人民共和国国家标准
GB/T43135—2023
土方机械 轮胎式叉装机
术语和商业规格
Earth-moving machinery—Block handler- Terminology and commercial specifications
2023-09-07实施
2023-09-07发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T43135—2023
目 次
前言 1 范围 2 规范性引用文件 3
术语和定义主机
4 5 工作装置 6
性能术语商业文件的技术规格
X
7
附录A（规范性） 工作装置尺寸的符号、术语和定义参考文献
12
14
图1 前置动力源图 2 后置动力源图3 前轮转向图4 后轮转向图 5 全轮转向图6 铰接转向图 7 前轮驱动· 图8 后轮驱动图9 全轮驱动图10 轮胎式叉装机主机几何尺寸图11 垂直升降图12 弧线升降图13 典型工作装置部件名称图14 典型联接架及块料叉总成
3
h
表A.1工作装置尺寸的符号、术语和定义·
..12 GB/T 43135—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国土方机械标准化技术委员会（SAC/TC334)归口。 本文件起草单位：厦门厦金机械股份有限公司、徐工集团工程机械股份有限公司科技分公司、山东
临工工程机械有限公司、广西柳工机械股份有限公司、方圆标志认证集团厦门有限公司、天津工程机械研究院有限公司、龙工（上海）机械制造有限公司。
本文件主要起草人：沈光伟、韩嫔、耿迎迎、刘国强、吴觉文、陈宝庆、刘攀、郑景亮、路振坡、邹广平、 周燕萍。
- GB/T43135—2023
土方机械轮胎式叉装机
术语和商业规格
1范围
本文件规定了轮胎式叉装机及其工作装置的术语和商业规格及其技术文件中的内容。 本文件适用于额定装卸载荷不小于8000kg的轮胎式叉装机。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T18577.1土方机械尺寸与符号的定义 第1部分：主机 GB/T18577.2土方机械尺寸与符号的定义第2部分：工作装置和附属装置 GB/T21404一2008内燃机发动机功率的确定和测量方法一般要求 GB/T36974土方机械轮胎式叉装机技术条件
：术语和定义
3
GB/T18577.1、GB/T18577.2和GB/T36974界定的以及下列术语和定义适用于本文件。 3.1一般术语
3.1.1
轮胎式叉装机blockhandler 自行的轮胎式专用机械，具备专用块料叉，通过主机和/或工作装置的运动，实现对块状物料的撬
起、搬运、装卸和堆垛等作业。
［来源：GB/T36974—2018,3.1,有修改］ 3.1.2
主机basemachine 不带有工作装置或附属装置的机器，但包括安装工作装置和附属装置所必需的连接件，如需要，可
带有司机室、机棚和司机保护结构。
［来源：:GB/T8498—2017,3.8
3.2质量 3.2.1
工作质量 operatingmass 主机（3.1.2)带有包括制造商所规定的最常用配置的工作装置（3.3.1）、司机（75kg）、燃油箱加满燃
油（适用时）、其他液体系统内介质（如液压油、传动油、发动机油、发动机冷却液)加注到制造商规定的液位、防滑链（如安装）的质量
1 GB/T43135—2023
［来源：GB/T21154—2014,3.2.1，有修改」 3.2.2
运输质量 shippingmass 不包括司机的主机质量，但包括燃油箱（适用时）加注10%的燃油或按制造商规定的及其运输所需
的最低燃油液位（取较高者）、其他液体系统内介质加注到制造商规定的液位，工作装置、司机室、机棚、 司机保护结构、防滑链和车轮的安装与否，均按制造商的规定。
［来源：GB/T21154—2014，3.2.6，有修改」 3.3 工作装置 3.3.1
工作装置 equipment 安装在主机上的一组部件，包括升降机构（3.3.2）、翻转机构（3.3.3）、联接架（3.3.4)及块料叉机构
(3.3.5)。
［来源：GB/T8498—2017，3.9，有修改」 3.3.2
升降机构 liftingmechanism 利用提升液压缸，通过工作连杆，实现块料叉举升和下降的机构。
3.3.3
翻转机构 turningmechanism 利用翻转液压缸，通过摇臂，实现块料叉纵向翻转的机构。
3.3.4
联接架 connecting frame 与升降机构（3.3.2)及翻转机构（3.3.3)连接件联接，用于安装块料叉的支架。
3.3.5
块料叉机构 blockforkmechanism 与联接架（3.3.4)相连的、对块状物料进行推撬并利用水平段承载运输的机构。
4主机
4.1型式
轮胎式叉装机按照动力源位置、转向系统、驱动系统等进行分类，
4.1.1动力源位置 power source location
a）前置动力源 frontpowersource(见图1）。
图1前置动力源
