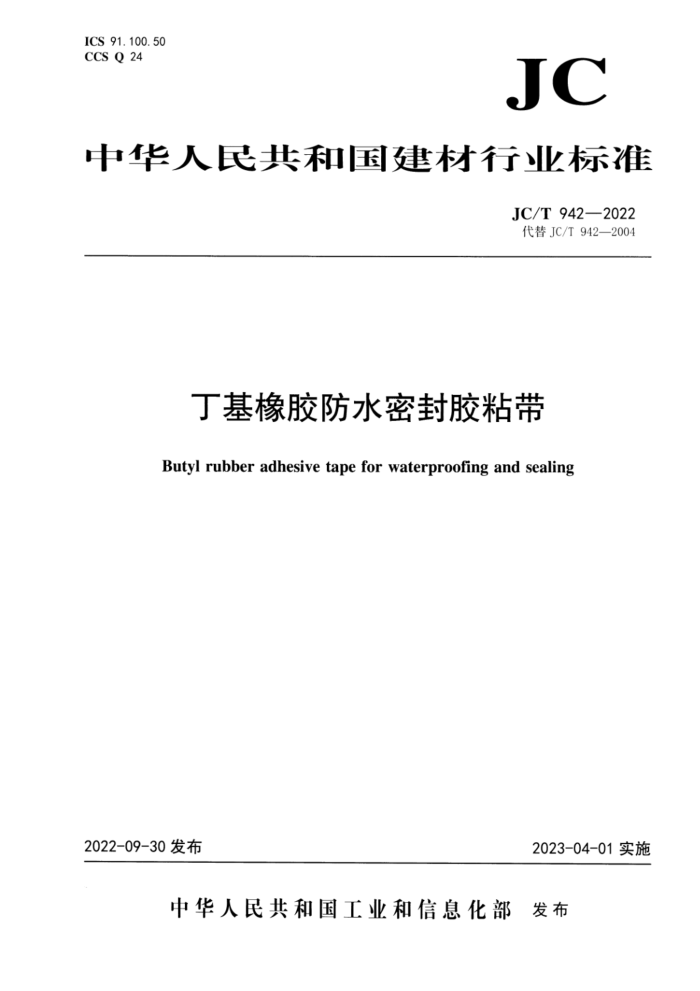

ICS 91.100.50 CCSQ24
JC
中华人民共和国建材行业标准
JC/T 942—2022 代替JC/T942—2004
丁基橡胶防水密封胶粘带
Butyl rubber adhesive tape for waterproofing and sealing
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T942—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T942一2004《丁基橡胶防水密封胶粘带》，与JC/T942一2004相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了范围（见第1章，2004年版的第1章）： b) 更改了产品分类（见第4章，2004年版的第4章）： c) 更改了外观、尺寸偏差（见6.1、6.2，2004年版的5.1、5.2)； d) 更改了理化性能。理化性能按双面胶粘带、单面胶粘带、细部节点处理型单面胶粘带进行了分
类规定（见表2、表3和6.3.3，2004年版的表2)： e) 更改了持粘性、耐热性、剪切状态下的粘合性、剥离强度试验方法（见7.6、7.8、7.10和7.11，
2004年版的6.4、6.5、6.7、6.8和6.9)； f) 增加了试样制备及试样裁取尺寸与数量表（见7.2、表4和表5)； g）增加了初始粘结力(23℃）、低温初粘性（5℃，32号球）、剥离强度（人工气候老化处理）、弹性
恢复率、热老化试验方法（见7.5、7.7、7.11.4.3、7.12和7.13）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国轻质与装饰装修建筑材料标准化技术委员会SAC/TC195)归口。 本文件负责起草单位：河南建筑材料研究设计院有限责任公司、科建高分子材料（上海)股份有限公
司、保定东方裕铭橡塑制品有限公司、联捷防水材料（昆山）有限公司。
本文件参加起草单位：浙江深润防水科技有限公司、苏州中材非金属矿工业设计研究院有限公司、 山东双圆密封科技有限公司、辽宁九鼎宏泰防水科技有限公司、中国建筑科学研究院有限公司、杭州之江有机硅化工有限公司、日东（中国）新材料有限公司、广东能辉新材料科技有限公司、郑州思蓝德新材料科技有限公司、江苏凯伦建材股份有限公司。
本文件主要起草人：段林丽、尚炎锋、吴海涛、周京锋、岳炜庭、胡慧莹、翟祝贺、解飞、沈春林、 杜德升、高岩、谢瑜昱、陈有志、张梦真、邹英、江强、袁培峰、陈斌。
本文件所代替文件的历次版本发布情况为： ——2004年首次发布为JC/T942-2004；一一本次为第一次修订。
I JC/T942—2022
丁基橡胶防水密封胶粘带
1范围
本文件规定了丁基橡胶防水密封胶粘带（以下简称“丁基胶粘带”）的分类、一般要求、技术要求、 试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于建筑防水工程中接缝密封用丁基胶粘带。 本文件规定的丁基胶粘带适用于高分子防水卷材、水泥混凝土及砂浆、金属板等基材。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2792—2014 胶粘带剥离强度的试验方法 GB/T4851—2014 1胶粘带持粘性的试验方法 GB/T4852—2002 2压敏胶粘带初粘性试验方法（滚球法） GB/T7125胶粘带厚度的试验方法 GB/T12754一2019彩色涂层钢板及钢带 GB12953-2003氯化聚乙烯防水卷材 GB/T16422.22014塑料实验室光源暴露试验方法 第2部分：氙弧灯 JC/T863一2011高分子防水卷材胶粘剂
3术语和定义
下列术语和定义适用于本文件。
3. 1
丁基橡胶胶粘带 butylrubberadhesivetape 以饱和聚异丁烯橡胶、丁基橡胶、卤化丁基橡胶等为粘结层主要原料制成的，具有防水密封功能的
弹塑性胶粘带。 3. 2
覆面材料surfacematerial 单面胶粘带表面的覆盖材料。
3. 3
基材substrate 被胶粘带粘贴的材料。
3. 4
隔离纸releasepaper 胶粘带的保护用材料。使用前易于从胶粘带上揭去。
1 JC/T 942—2022 4分类
4.1类型 4.1.1 产品按粘结面分为单面胶粘带（1)和双面胶粘带(2)两类。 4.1.2单面胶粘带产品按以下分类：
a) 按适用基材分为水泥砂浆板（II）和金属板(III)； b) 按覆面材料分为无纺布(W)、铝箔(L)、橡胶片材(R)、塑料片材(P)及其他材料(Q)； c) 按使用部位分为通用型（C)和细部节点处理型(D)。
4.1.3 双面胶粘带产品按以下分类：
a) 按适用基材分为高分子防水卷材（I）和金属板(II)； b) 按有无胎基分为无胎基(N)和有胎基(T)两类。 注：双面胶粘带不宜外露使用。
4.2规格
产品规格为：
a) 厚度：0.5mm(仅适用于D型单面胶粘带）、1.0mm、1.2mm、1.5mm、2.0mm、>2.0mm； b) 宽度：15mm、20mm、25mm、30mm、40mm、50mm、60mm、80mm、100mm~300mm； c）长度：10m、15m、20m或供需双方商定的其他长度值。
4.3产品标记
产品按名称、本文件编号、类型、规格（厚度-宽度-长度）顺序标记。 示例：符合本文件，厚度1.0mm、宽度50mm、长度20m、适用金属板基材、覆面材料为橡胶片材的通用型单面丁
基胶粘带标记为：
丁基橡胶防水密封胶粘带JC/T942—20221IⅡIIRC1.0-50-20
5 一般要求
产品的生产与使用不应对人体、生物与环境造成有害的影响，所涉及与生产、使用有关的安全和环境要求应符合我国相关标准和规范的规定。
6 技术要求
6.1外观
6.1.1卷状产品应卷紧卷齐，在5℃～35℃环境温度下易于展开，开卷时无破损、粘连或脱落现象。 板状产品各层之间在5℃～35℃环境温度下应易于揭开，揭开时无粘连现象。 6.1.2产品表面应平整，无外伤及色差。 6.1.3单面胶粘带产品覆面材料应平整，无开裂。 6.1.4产品的颜色与供需双方商定的样品颜色相比，不应有明显差异。 6. 2 2尺寸偏差
产品的尺寸偏差应符合表1的规定。
2 JC/T942—2022
表1 尺寸偏差
序号
项目
允许偏差 0 mm~+0. 1 mm
规格尺寸 0. 5 mm 1. 0 mm~2. 0mm >2. 0 mm <100 mm 100mm~300mm
厚度
1
± 0. 1 mm ±5% ±1 m ±1%
宽度长度
2
不准许有负偏差
3
10m，15m，20m，其他
仅适用于细部节点处理型单面胶粘带产品。
6. 3 理化性能 6. 3. 1 双面胶粘带的理化性能应符合表2的规定
表2 双面胶粘带的理化性能
技术指标
序号 1 2 3 4
项目初始粘结力(23℃)/N 耐热性(100℃，2h) 低温弯折性(-40℃) 剪切状态下的粘合性/(N/mm)）
高分子防水卷材
金属板
≥60且无粘结破坏无滑移、流消、变形
无裂纹
≥3. 0
≥8. 0
标准条件热处理(80℃，168h)
≥0. 6 ≥0. 5 ≥0. 5 ≥0. 5 ≥60
5 剥离强度/(N/mm)
碱处理(饱和氢氧化钙溶液，168h)
浸水处理(168h)
6 7
弹性恢复率"/% 热老化（120℃，168h）
无龟裂、硬化、失粘
仅适用于无胎基产品。 6. 3.2 单面胶粘带的理化性能应符合表3的规定
表3 单面胶粘带的理化性能
技术指标
序号 1 2
项目
金属板 ≥20
水泥砂浆板
持粘性"/min
-
低温初粘性（5℃，32号球）
通过
3
