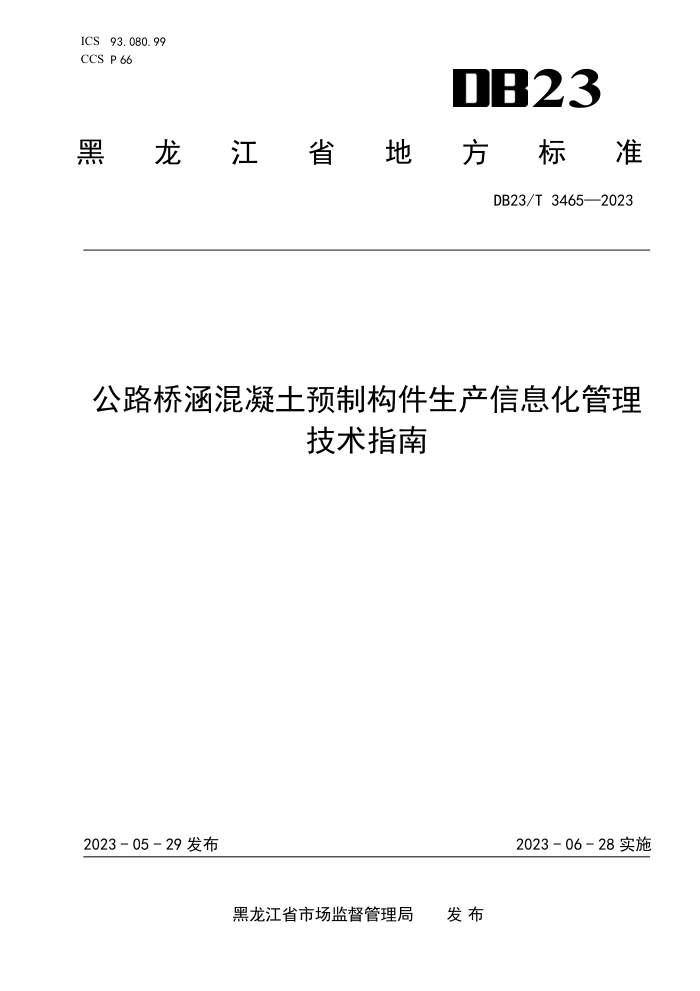

ICS93.080.99 CCS P 66
DB23
黑龙江 省地 方标准
DB23/T3465—2023
公路桥涵混凝土预制构件生产信息化管理
技术指南
2023-05-29发布
2023-06-28实施
发布
黑龙江省市场监督管理局 DB23/T3465—2023
目 次
前言 1 范围 2 规范性引用文件
II
术语和定义总则.
3
4
5系统设计. 5. 1 系统架构 5. 2 系统流程 5. 3 系统功能 5. 4 系统权限 6生产信息化管理系统， 6.1一般规定.. 6.2系统组成. 6.3 数据采集与传输 6. 4 数据分析与处理 6.5 数据输出与呈现 7软件系统 7.1软件系统基本要求 7.2数据库. 7.3数据接口. 7.4系统集成. 7.5信息安全 8运维与升级 8.1运行与维护 8.2系统升级. 附录A（规范性） 生产信息化管理系统数据采集 A.1预制构件编码管理 A. 2 生产计划管理 A. 3 生产过程信息化管理 A. 4 生产过程其他管理
X
10 10
1
12 12 12 13 15
1 DB23/T 3465—2023
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由黑龙江省交通运输厅提出并归口。 本文件起草单位：黑龙江省交投公路建设投资有限公司、黑龙江省哈肇高速公路投资建设有限公
司、黑龙江省公投中路交通科技有限公司、黑龙江省龙建路桥第五工程有限公司、江苏中路信息科技有限公司、黑龙江省公路勘察设计院。
本文件主要起草人：王庆波、李一珩、张扬、郑华、李新宇、王天旸、匡井洋、刘长刚、李刚、 王禹斑、李猛、唐建亚、张超、邢振南、李关锁、曲剑辉、曹正春、成卓燃、赵晓东、何文政、史贺王军艳、王剑伦、费燕华、钱雨、卢欣欣。
II DB23/T3465—2023
公路桥涵混凝土预制构件生产信息化管理技术指南
1范围
本文件提供了公路工程桥涵混凝土预制构件生产过程信息化管理技术涉及的系统设计、生产信息
化管理系统、软件系统、运维与升级等方面的指导。
本文件适用于各等级公路桥涵混凝土预制构件生产。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 22080 信息技术安全技术信息安全管理体系要求 GB/T 22239 信息安全技术网络安全等级保护基本要求 GB/T 25070 信息安全技术网络安全等级保护安全设计技术要求 GB/T 35319 物联网系统接口要求 GB50666 混凝土结构工程施工规范 JTG F80/1 公路工程质量检验评定标准第一册土建工程 JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG/T 3650 公路桥涵施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
公路桥涵混凝土预制构件公路桥涵混凝土预制构件包含预制梁、预制板、预制墩柱、预制管涵等，下文简称为预制构件。
4总则
4.1为规范公路桥涵混凝土预制构件生产信息化管理，以“信息化、规范化、标准化”的原则开展公路桥涵混凝土预制构件生产信息化管理系统建设。 4.2生产信息化管理系统功能宜涵盖预制构件生产全过程，包括但不限于预制构件编码、生产计划、 生产过程信息化管理及生产过程其他管理。 4.3预制构件生产过程所需拌和、养生、张拉、压浆等过程监测数据从相关仪器、设备或传感器中自动采集和传输，实现预制构件生产过程数据源的精准性、有效性。 4.4生产信息化管理系统软件宜能够满足预制构件编码管理、生产计划管理、生产过程信息化管理、 生产过程其他管理功能要求，且留有扩展接口，满足功能扩展的需要
1 DB23/T3465—2023
4.5本文件中的预制构件生产过程均以预制构件中的预制梁为例，其他类型预制构件可参考预制梁生产过程进行信息化管理。
5 系统设计
5.1系统架构
系统架构宜采用整体设计，宜包括感知层、 通信层、 数据层、应用层以及用户层5层架构，系统架
构如图1所示。各层采用信息资源共享的架构形式， 各层配置相应的应用程序及应用软件模块。
用户层
业主单位
监理单位
检测单位
用梁单位
制梁单位
信息服务、移动终端APP
应用系统构件编码管理
应用层
生产过程信息化管理视频监控
生产计划管理人员管理
安全管理
低碳管理
信
息安全保障机
运
3
保障 维
数据交换共享与服务
机制
数据层
环保数据 安全数据
数据分析 检测数据
生产数据
制
网络通信协议无线局域网
通信层
互联网
移动互联网
感知层
物联试验检测仪器、拌合站监测终端、智能张拉设备、人员考勤机
.....
图1 系统架构图
5. 2 ：系统流程
生产信息化管理系统流程包括预制构件的原材料来源与检测、模板制作、钢筋骨架制作、混凝土拌和、布料、振捣、养生、张拉、压浆、存梁等过程数据采集、处理、输出，具体流程如图2所示。
2
