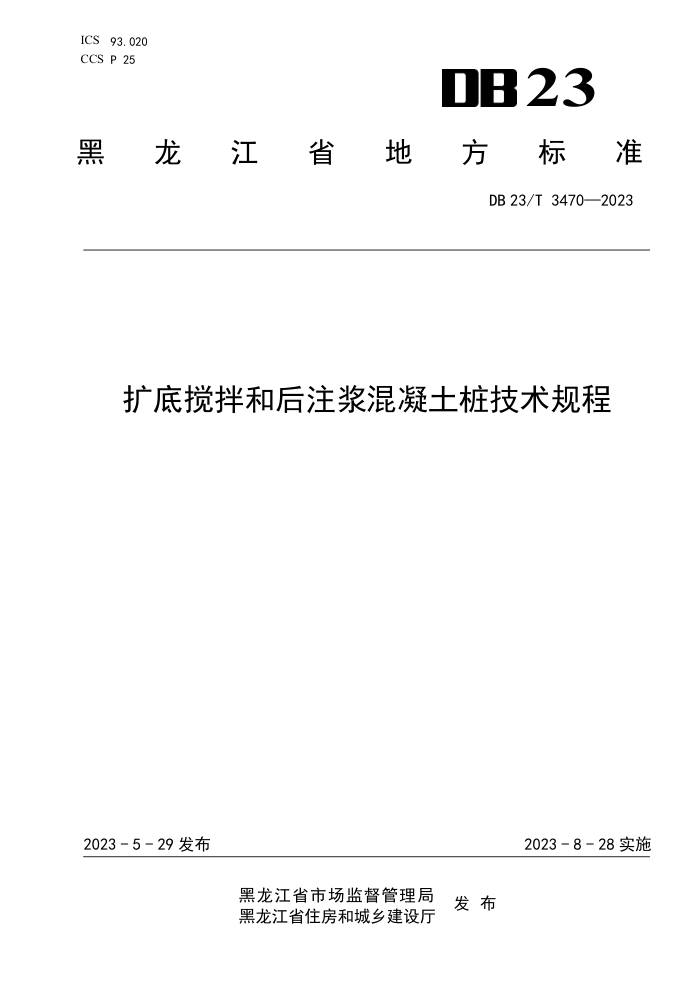

ICS93.020 CCS P 25
DB23
黑龙江 省地 電方标准
DB23/T3470—2023
扩底搅拌和后注浆混凝土桩技术规程
2023-5-29发布
2023-8-28实施
黑龙江省市场监督管理局 发布黑龙江省住房和城乡建设厅 DB23/T3470—2023
目 次
前言引言 1范围 2规范性引用文件 3术语和定义 4 设计规定
II
III
4.1一般规定 4.2桩的选型与布置 5基桩构造， 5.1混凝土灌注桩 5.2预应力混凝土管桩 5.3扩底搅拌体与桩的后注浆桩构造 6桩基计算. 6.1桩顶作用效应计算 6.2桩基竖向承载力计算 6.3单桩竖向极限承载力计算 6.4特殊条件下桩基竖向极限承载力计算 6.5桩基沉降计算 6.6桩基水平承载力与位移计算 6.7桩身承载力与裂缝控制计算 7扩底搅拌和后注浆混凝土桩施工 7. 1 一般规定 7. 2 施工准备 7.3扩底搅拌施工 7. 4 混凝土桩后注浆施工 7. 5 冬期施工 8桩基工程质量检查及验收 8.1 一般规定. 8.2 施工前检验 8.3 施工检验. 8. 4 施工后检验 8.5 质量验收附录A（规范性） 标准制定过程中涉及的专利，
C
14 16
17 17 19 19 20 21 2 25 25 25 25 25 26 26 28
I DB 23/T 3470—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替DB23/T1437一2011《扩底搅拌复合地基混凝土灌注桩技术规程》，与DB23/T1437- 2011相比，除编辑性改动外主要技术变化如下：
删除了原规程内的术语，增加了新的术语（见3.1、3.2、3.3、3.4、3.5）；一增加了预制桩的内容（见6.3.1.7、7.1.8、7.1.9）；增加了扩底搅拌混凝土桩和混凝土桩后注浆的设计（见6.3.1.4、6.3.1.6、6.3.1.7）；一增加了混凝土桩和扩底搅拌混凝土桩后注浆桩侧阻力和桩端阻力提高系数（见6.3.1）；一增加了后注浆单向阀和注浆管的设置要求（见7.4.6）；增加了钻孔压浆扩底搅拌混凝土桩设计（见6.3.1.6）；一增加了混凝土桩后注浆施工（见7.4）。 本文件由黑龙江省住房和城乡建设厅提出并归口。 本文件起草单位：黑龙江省东煤建筑基础工程有限公司、哈尔滨工业大学建筑设计研究院有限公司、
黑龙江省建筑设计研究院、哈电集团哈尔滨企业管理服务有限公司哈电住管办、哈尔滨市勘察测绘研究院、黑龙江科技大学建筑工程学院、黑龙江北方有色建设有限责任公司、黑龙江省龙水国际环境能源发展集团股份有限公司。
本文件主要起草人：邵志民、王洪兴、仲伟程、王丛菲、贾君、王勇、张旭明、孙永泉、吴秀洪、 祖玉坤、申国文、李祥龙、刘德明、李兆斌、黄国贤、黄晓明、王波、赵延林、成学光、姜海涛、李东风、苏航、张欣然、孙志涛、张楠、马月明、刘思扬、刘志周、于涛、周莉、刘华龙、朱泽、翟宇飞、 翟宇养、翟宇思、翟宇红、张振伟、王盼伟、王立影、刘男男、白雪峰、刘磊、李恒岩、曹震、安凤华、 胡猛、翟向滨。
本文件及其所替代文件的历次版本发布情况为一2011年首次发布为DB23/T1437-2011；一一本次为第一次修订。
II DB23/T3470—2023
引言
本文件的发布机构提请注意，声明符合本文件时，可能涉及到3.3、7.4.1、7.4.2、7.4.3、7.4.4 与一种清水劈裂后注浆施工方法，3.5、5.3.2b、5.3.2c、7.4.5i、7.4.6f、7.4.6i与长螺旋钻孔压灌混凝土后注浆桩单向阀相关的专利的使用，见附录A。
本文件的发布机构对于该专利的真实性、有效性和范围无任何立场该专利持有人已向本文件的发布机构承诺，他愿意同任何申请人在合理且无歧视的条款和条件下，
就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：翟向滨地址：黑龙江省哈尔滨市道里区群力第七大道1213号玫瑰湾小区G10-2-2701 联系人：吴秀洪翟向滨联系电话：1874571099913936199718 请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别专利的责
任。
III DB23/T3470—2023
扩底搅拌和后注浆混凝土桩技术规程
1范围
本文件规定了扩底搅拌和后注浆混凝土桩技术规程的术语和定义、设计规定、基桩构造、桩基计算、 扩底搅拌和后注浆混凝土桩施工、桩基工程质量检查及验收。
本文件适用于扩底搅拌和后注浆混凝土桩的设计与施工。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13476 先张法预应力混凝土管桩 GB 50010 混凝土结构设计规范（2015年版） GB 50011 建筑抗震设计规范（附条文说明） （2016年版） GB 50017 钢结构设计标准（附条文说明另册」） GB/T 50046 工业建筑防腐蚀设计标准（附条文说明） GB 50202 建筑地基基础工程施工质量验收标准（附条文说明） GB 50204 混凝土结构工程施工质量验收规范（附条文说明） GB 55003 建筑与市政地基基础通用规范（附起草说明） GB 55032 建筑与市政工程施工质量控制通用规范 JC/T 888 先张法预应力混凝土薄壁管桩 JGJ 18 钢筋焊接及验收规程（附条文说明） JGJ 63 混凝土用水标准（附条文说明） JGJ 94 建筑桩基技术规范 JGJ/T104 建筑工程冬期施工规程 JGJ 106 建筑基桩检测技术规范 JGJ 107 钢筋机械连接技术规程 JTJ 267 港口工程混凝土结构设计规范（附条文说明） DB23/723 黑龙江省建筑工程施工质量验收标准地基与基础工程 DB23/T2237建筑桩基技术规程
术语和定义
3
下列术语和定义适用于本文件。
3. 1
扩底搅拌混凝土桩钻（挖）完成的桩孔中通过安装在钻具底部的扩底搅拌设备，在桩底部边切削边注浆边搅拌形成大
于桩身直径的扩底搅拌体后，根据工艺要求顺序，灌注混凝土和放入钢筋笼或插入预应力混凝土管桩形成的桩。
1
