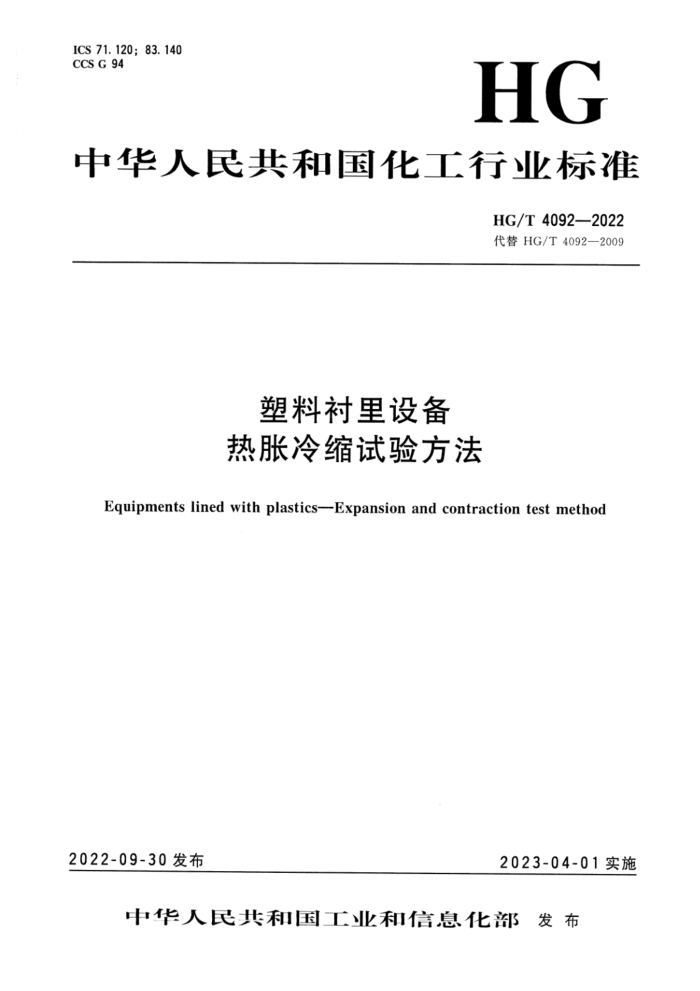

ICS71.120;83.140 CCS G 94
HG
中华人民共和国化工行业标准
HG/T4092—2022 代替HG/T4092—2009
塑料衬里设备热胀冷缩试验方法
Equipments lined with plastics--Expansion and contraction test method
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 HG/T4092—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替HG/T4092一2009《塑料衬里设备 香热胀冷缩试验方法》，与HG/T4092一2009相比，除结构调整和编辑性改动外，主要技术变化如下：
a） 增加了“原理”一章（见第4章）； b） 更改了“试验设备”的有关规定（见第5章，2009年版的第3章）； c) 更改了“试样”的有关规定（见第6章，2009年版的第4章）； d) 更改了“试验步骤”的有关规定（见第7章，2009年版的第5章）；
更改了“试验结果的判定”的有关规定（见第8章，2009年版的第6章）；
e)
f）“试验报告”中增加了“塑料衬里材料名称及衬里层厚度”的内容（见第9章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本文件起草单位：浙江省产品质量安全科学研究院、浙江方圆检测集团股份有限公司、广州特种
承压设备检测研究院、东莞市精建自动化设备有限公司、四川省产品质量监督检验检测院、西安塑龙熔接设备有限公司、广东宝利兴科技有限公司、四川金易管业有限公司。
本文件主要起草人：吴东亮、王晓格、吴文栋、邱建道、李兵、赵锋、李宝兴、沈方诚、陈招。 本文件及其所代替文件的历次版本发布情况为：
-2009年首次发布为HG/T4092—2009；一本次为第一次修订。
(27) HG/T4092—2022
塑料衬里设备热胀冷缩试验方法
1范围
本文件描述了塑料衬里设备热胀冷缩试验的原理，并规定了试验设备、试样、试验步骤、试验结果的判定和试验报告。
本文件适用于塑料衬里设备热胀冷缩试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HG/T4090 塑料衬里设备 香电火花试验方法
3术语和定义
本文件没有需要界定的术语和定义。
4原理
用一定温度的热水或水蒸气喷射衬里设备某一部位的塑料衬里层，使试验部位塑料衬里层温度快速达到试验温度后关闭热水或水蒸气，即刻向同一试验部位喷射规定温度的冷水或冷空气，使试验部位快速降温，经多次热、冷温度循环冲击后，检查塑料衬里层的完好性。
5试验设备
5.1热源发生装置
热源发生装置可持续提供高于试验温度至少10℃以上的热水或水蒸气。 水蒸气发生量的选择应兼顾试验需要和试验时操作人员的安全。
5.2冷源发生装置
冷源发生装置可持续提供规定温度的冷水或冷空气。 5.3温度计或测温仪表
温度计的最小刻度为1℃或测温仪表的最小分辨率为0.1℃，最大量程应比试验温度高至少 10℃。
(29)
I HG/T4092—2022
5.4试验介质输送系统
试验介质输送系统可保证将热试验介质和冷试验介质输送到试验部位。
5.5防护隔离设施
进行热胀冷缩试验时，被测试样周围应设置安全防护、隔离设施。
6试样
热胀冷缩试验样品为产品或试制品。
7试验步骤
7.1在被测试样周围安装安全防护、隔离设施。 7.2高温冲击：
a） 在高温冲击试验前，将热水或水蒸气输送管线可靠连接在热源发生装置上，管线一端固定在
试验部位，输送管线的长度应保证将热介质输送到试验部位。如试验人员手持喷射管时，应做好安全防护，防止试验人员被高温烫伤。
b） 根据试验温度设定热源发生装置输出介质的温度，启动热源发生装置，待热水温度或水蒸气
温度达到试验温度后，向预定的试验部位喷射高温介质，持续15min后，关闭热源发生装置。
7.3低温冲击：
a）在低温冲击试验前，将冷水或冷空气输送管线可靠连接在冷源发生装置上，管线一端固定在
试验部位，输送管线的长度应保证将冷介质输送到试验部位。
b) 开启冷源装置，使冷水或冷空气温度达到设定试验温度。 c) 待高温冲击试验结束后，即刻对试验部位喷射冷试验介质，持续15min后，关闭冷源发生
装置。
7.4高低温冲击试验的循环次序可依据设计图纸的规定。如果没有规定，采用先高温冲击试验后低温冲击试验的交替循环方式。 7.5高低温循环冲击的次数按设计图纸或供需双方协商的试验要求确定。 7.6如果设计图纸规定或用户有要求只进行高温冲击试验或低温冲击试验，可依据本文件的7.2或 7.3进行。 7.7热胀冷缩试验的部位，优先选择塑料衬里设备的管口法兰、人孔法兰、设备法兰的外圆弧部位的塑料衬里层。
8试验结果的判定
8.1 目测观察塑料衬里层不应有开裂、脱层、鼓包等现象，焊缝不得有拉裂现象。 8.2如果目测观察塑料衬里层无上述缺陷和破坏现象，依据HG/T4090进行电火花试验，不导电为合格。
(30)
2 HG/T 4092—2022
试验报告
9
试验报告应至少包括下列内容： a) 制造商名称； b) 产品名称、产品批号、型号规格； c) 塑料衬里材料名称及衬里层厚度； d) 试验依据的标准； e) 高温试验温度、低温试验温度； f) 试验结论； g) 试验人、复核人。
(31)
