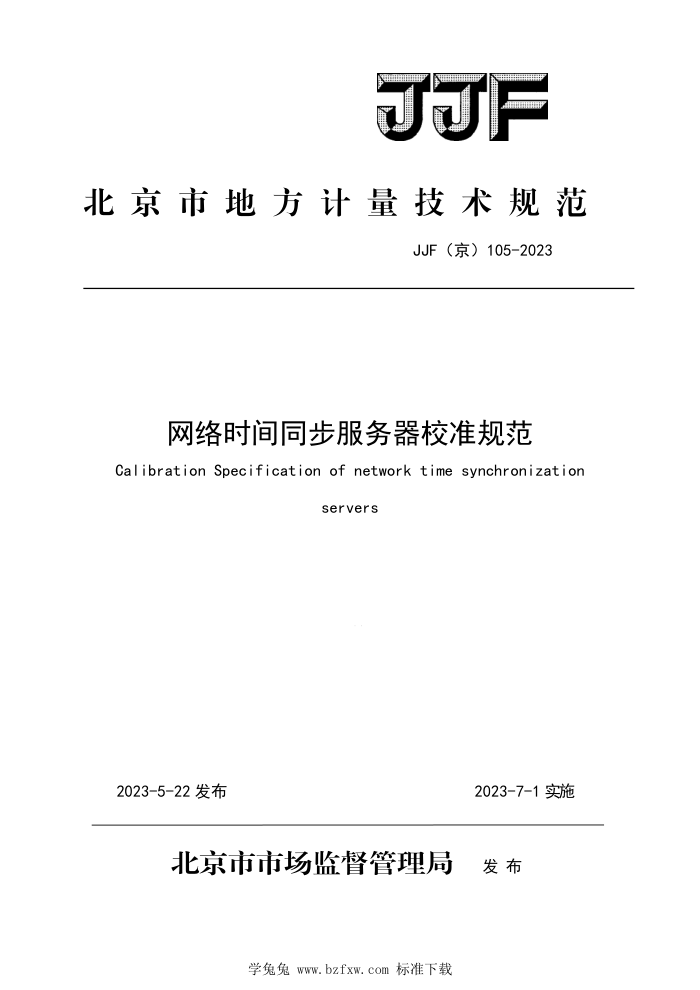

JJF
北京市地方计量技术规范
JJF（京）105-2023
网络时间同步服务器校准规范
Calibration Specification of network time synchronization
servers
2023-5-22发布
2023-7-1实施
北京市市场监督管理局 发布
学兔兔www.bzfxw.com标准下载 JJF(京）105-2023
网络时间同步服务器
校准规范
JJF（京）105-2023
Calibration Specification of network
time synchronization servers
归口单位：北京市市场监督管理局主要起草单位：北京市计量检测科学研究院参与起草单位：北京无线电计量测试研究所
本规范委托北京市计量检测科学研究院负责解释
学兔兔www.bzfxw.com标准下载 JJF（京）105-2023
本规范主要起草人：仲霞（北京市计量检测科学研究院）
盖旭刚（北京市计量检测科学研究院）
黄艳（北京市计量检测科学研究院）
高春柳（北京市计量检测科学研究院）
参加起草人：杨帆（北京无线电计量测试研究所）
学兔兔www.bzfxw.com标准下载 JJF（京）105-2023
目录
引 言 1 范围. 2 引用文件. 3 术语和定义. 4 概述
H
1
1
计量特性. 6校准条件 7校准项目和校准方法. 8校准结果都表达 9复校时间间隔. 附录A原始记录格式附录B校准证书内页格式附录C测量结果的不确定度评定示例
5
2
2
3
:6 .6 .8 10
I
-
学兔兔www.bzfxw.com标准下载 JJF（京）105-2023
引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规范编制工作的基础性文件。
本规范包含了对网络时间同步服务器的计量要求和具体校准项目，计量特性
主要包括1PPS时间偏差、NTP时间偏差、PTP时间偏差、NTP端口最大响应次数。
本规范为首次发布。
I
学兔兔www.bzfxw.com标准下载 网络时间同步服务器校准规范
1范围
本规范适用于输出网络时间协议NTP、PTP信号的网络时间同步服务器的校
准。 2引用文件
本规范引用了下列文件： JJF（通信）018-2021时间综合测试仪校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和定义 3.1网络时间协议NetworkTimeProcotol（NTP）
RFC(RequestForComments）-1305标准定义的协议，用于一组分散的时间服务器和客户端间的时间同步。
［来源：JJF（通信）018-20213.3］
3.2精确时间协议PrecisionTimeProtocol（PTP）
IEEE1588-2008定义的用于网络测量和控制系统的精确时钟同步协议标准。 ［来源：JJF（通信）018-20213.2]
4概述
网络时间同步服务器一般是以GNSS、B码、原子钟等作为时间源，在网络中提供时间同步服务的授时设备，一般由参考信号输入单元、本地时间保持单元、 信号输出单元组成，其结构组成如图1所示。
本地时间保持单元
参考信号输入单元 GNS接收机别服控制模块 NTP接收模块 PTP按收模块 B码接收模块
信号输出单元
时间信号
时间信
本地时钟
NTP PTP
额信号
频率信号
主报器
IPPS 频率
（晶报/石英期标/原
钟)
图1网络时间同步服务器组成结构原理图
参考信号输入单元获取外部时间信息；本地时间保持单元接收参考信号输入
1
学兔兔www.bzfxw.com标准下载 JJF（京）105-2023
单元的时间信号对本地时钟进行同步，并利用主振器进行时间保持；信号输出单元根据本地的时间频率信号，对外提供1PPS输出、NTP服务、PTP服务。广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、 教育、政府机关、IT等领域。 5计量特性 5.11PPS时间偏差
±（30ns～2 μs）。 5.2NTP时间偏差
优于±100ms。 5.3PTP时间偏差
优于±10μs。 5.4NTP端口最大响应次数
优于1000次/s。 注：以上技术指标不用于合格性判定，仅提供参考。 6校准条件 6.1环境条件
a）环境温度：（20土5）℃； b）环境相对湿度：≤80%； c）电压：220（1±10%）V，频率：50（1±2%）Hz; d）周围无影响仪器正常工作的电磁干扰和机械振动。
6.2测量标准及其他设备 6.2.1参考时间频率源
a）与UTC（NIM）的时间偏差：优于土50ns； b）相对频率偏差：优于土1×10-°。
6.2.2时间间隔测量仪
a)时间间隔测量范围1 ns～1s; b)时间间隔测量最大允许误差：±（Axs），A为内置时基相对频率偏差
t为被测时间间隔，。为有效分辨力。 6.2.3时间综合测试仪
2
学兔兔www.bzfxw.com标准下载 JJF（京）105-2023
a)具备外频标输入功能； b）具备GNSS授时功能： c)NTP时间偏差测量分辨力：优于10ns。 d)PTP时间偏差测量分辨力：优于1ns。
6.2.4以太网分析仪
a)可生成1000Mbps线速流量，并进行实时统计分析； b)具备对帧速率的统计功能。
7校准项目和校准方法 7.1校准项目
校准项目及对应校准方法见表1。
表1校准项目及对应校准方法一览表
序号 1 2 3 4 5
校准方法对应条款
校准项目名称
外观及功能检查 1PPS时间偏差 NTP时间偏差 PTP时间偏差
7. 2. 1 7.2. 2 7. 2. 3 7. 2. 4 7. 2. 5
NTP端口最大响应次数
7.2校准方法 7.2.1外观及工作正常性检查
用目测的方法检查网络时间同步服务器的外观和结构。被校网络时间同步服务器不应有影响正常运行和读数的机械损伤、故障和异常现象。 7.2.21PPS时间偏差
参考时间频率源
1PPS
1QMHz
线缆C 通道1
频率参考输入
被校网络时间同步服 1PPS
通道2 时间间隔测量仪
务器图21PPS时间偏差校准仪器连接示意图
线缆C
