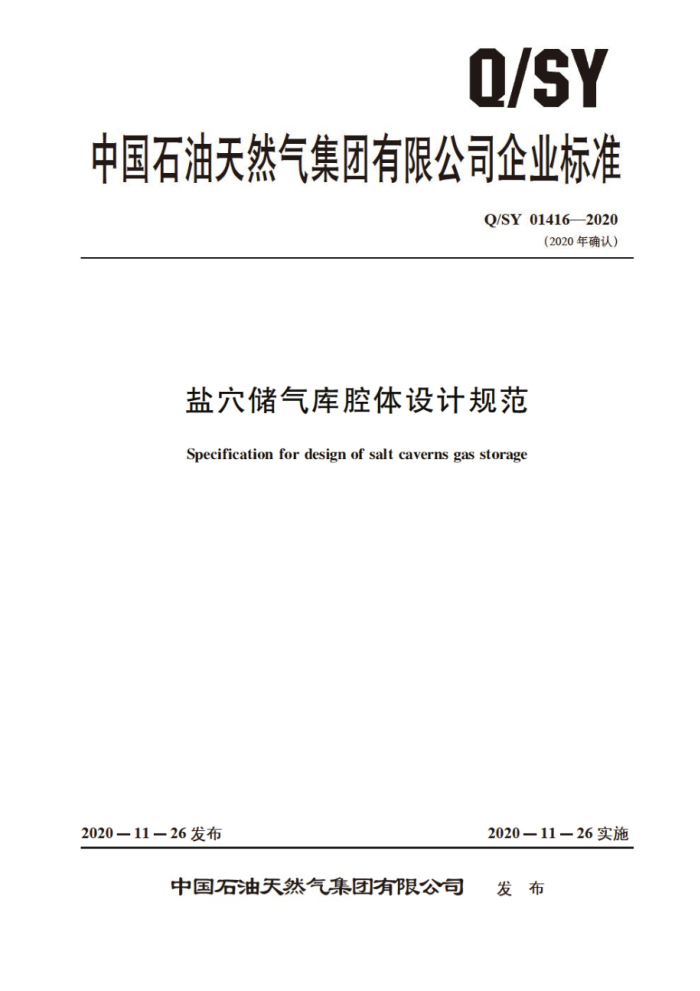

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY014162020
（2020年确认）
盐穴储气库腔体设计规范
Specification for design of salt caverns gas storage
2020—11—26实施
2020—11—26发布
中国石油天然气集团有限公司 发布 Q/SY014162020
再版说明
本标准于2020年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1416—2011修改为Q/SY01416—2020 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY014162020
目 次
前言
** III
范围术语和定义腔体设计基础
1
2
3
3.1地质条件调查 3.2精细地质描述 · 4腔体设计技术要求… 4.1单腔设计技术要求 中国市中中中国中中中中国中中中国中市中中市中中国中中中中市中中中中心 4.2腔群设计技术要求
..
0
.. .
00t:
腔体意定性判据… 的的患患心
附录A（规范性附录）参考文献·
中市市市中中中中中中迎心国中国中心 中心中国国电电中国中
1 AS/0 Q/SY01416—2020
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油天然气集团有限公司标准化委员会天然气与管道专业标准化技术委员会提出
并归口。
本标准起草单位：西气东输管道分公司，中国石油勘探开发研究院廊坊分院。中科院武汉岩土力学研究所。
本标准主要起草人：屈丹安、杨海车，张是文，杨春和，丁国生。 李银平、李建君、巴金红、史辉徐宝财袁坤焦雨佳
S
III AS/0 Q/SY014162020
盐穴储气库腔体设计规范
1范围
本标准规定了盐穴储气 库拉质设计店木原则本标准适用于盐穴储气库的整体抢暖设计。
2术语和定义
下列术语和定义适用于本文件，术语2.1～2.5的示意图见图1。
0
面
8
11
I
12
12
1—顶板：2一盐腔高度：3—底板：4—腔体最大直径：5-矿柱宽度：6—上覆地层：7—下伏地层：
8-盐层：9套管鞋：10—脖颈：11—盐穴（腔体）：12—不溶物
图1盐穴及其要素示意图
2. 1
盐穴salt cavern 通过人工溶漓方式在盐岩地层内形成的地下洞穴，盐穴也可称为腔体。 Q/SY014162020
2. 2
顶板saltroof 经溶漓后腔体顶部保留的盐岩体。
2.3
底板 salt bottom 经溶滴后腔体底部保留的盐岩体。
2. 4
脖颈 caverm neck 生产套管鞋与腔顶之间的裸眼井段。
2. 5
矿柱salt pillar 相邻腔体之间保留的盐岩体。
2.6
矿柱宽度pillar width 相邻腔体边界之间的最小距离
P
2.7
腔群 cavern group 定范围内多个腔体的集合体
2.8
上限压力maximum operation pressure 腔体运行过程中充许的最大压力。
2. 9
下限压力minimum operation pressure 腔体运行过程中允许的最小压力。
2.10
最大注采气速率 Emaximum injection/production flow rate 腔体运行过程中允许的最大天然气注采速率。
3腔体设计基础
3.1地质条件调查 3.1.1 基本要求
应利用已有的地球物理、地质，钻非资料落实盐岩体的分布。 盐层断裂系统的发育状况，盐岩矿床的分布范围、产状。品位、内部夹层及其总体分布规律等。 3.1.2内容
地质条件调查应包括以下内容： a) 建库区域构造活动。断层发育状况及侵人岩体的活动。 b) 地面到目的层底界以下100m的所有地层分布。
区域构造应力，沉积背景对盐岩层的影响。 d) 所有非盐岩层的分布及对建库区域密闭性的影响。 e) 含水层的分布。
2
