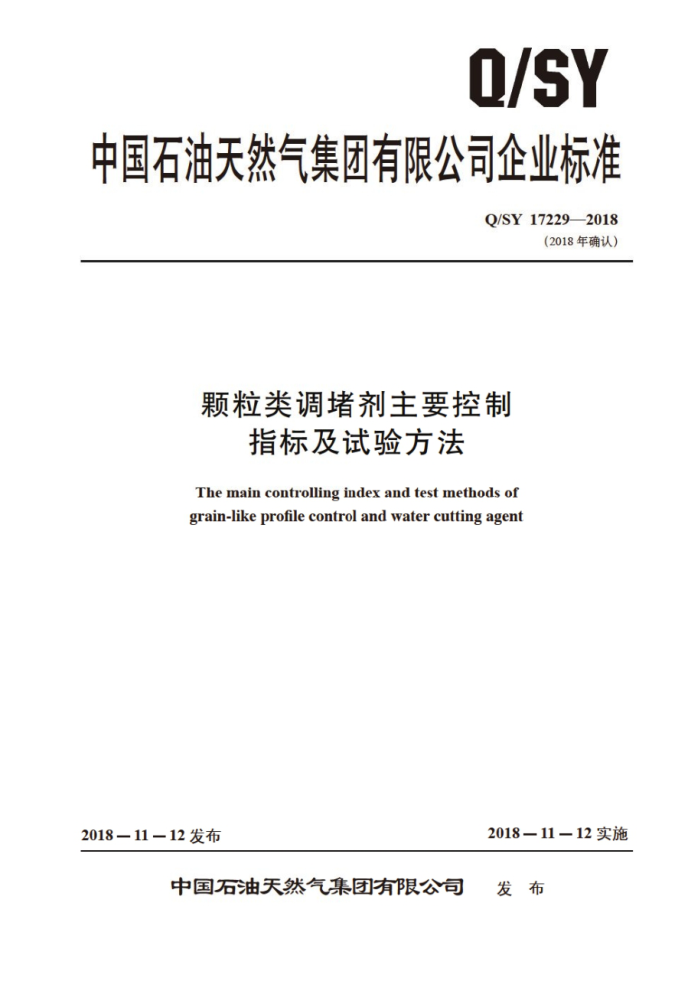

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY172292018
（2018年确认）
颗粒类调堵剂主要控制
指标及试验方法
The main controlling index and test methods of grain-like profile control and water cutting agent
2018—11—12实施
2018一11一12发布
中国石油天然气集团有限公司 发布 Q/SY172292018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号的要求对标准编号进行了修改，
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1229—2009修改为Q/SY17229—2018 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY172292018
目 次
前言
范围 2 规范性引用文件 3 技术要求* X
L
检验方法附录A（规范性附录） 水膨体类调堵剂主要控制指标的试验方法附录B（规范性附录） 非固结颗粒类调堵剂主要控制指标的试验方法附录C（规范性附录） 可固结颗粒类调堵制土要控制指标的试验方法
...
..
S 二 Q/SY172292018
前 言
本标准的附录A附录B附录C均为规范性射录本标准由中国石油天然气集团有限公司勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：中国石油大港油田分公司，中国石油大庆油田有限责任公司。长庆油田分
公司。
本标准主要起草人：魏玉莲，刘会君。胡成亮，陈芳、张友强、葛红江、董志英。
0
I Q/SY172292018
颗粒类调堵剂主要控制指标及试验方法
1范围
本标准规定了颗粒类调剂中水膨体类调堵剂，非固结颗粒类调堵剂（包括聚氨酯颗粒，橡胶颗粒）和可固结颗粒类调堵剂 （包拍科无乱胶凝材料为主的可固结体系，能够形成具有相当强度和韧性的石状固体）的技术要求，
本标准适用于中国石油天然气集团有限公司各油田用颗粒类调堵剂性能的室内检验评定。 2 规范性引用文件
下列文件中的条款通过本标的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新本。 是不注 期的引用文件， 最新版本适用于本标准。
GB102382005 油井水泥 3技术要求 3.1水膨体类调堵剂
水膨体类调堵剂按粒径大小分为厂三个型号 各型号应符台表 中规定的技术要求，如果是生产过程中未经干燥的湿性水膨体， 应先直接测其含水率，其他项目用烘干后的样品评价。
装一 水膨体类调堵剂技术要求
指
标
项 目
I型（粒径1mm~3mm）型粒径≥3m m Ⅱ型（粒径>5mm-8mm）
干性二业性50~~70
水分（质量分数）。% 筛余（质量分数），%
2
密度，g/em 吸水倍数，倍抗剪切强度，N
101-1.90
>7
热稳定性（80C，7d)，N
40
3.2 非固结颗粒类调堵剂
非固结颗粒类调堵剂按粒径大小分为了三个型号，各型号应符合表2中规定的技术要求。
表2非固结颗粒类调堵剂技术要求筛余（质量分数）.%
水分（质量分数) 密度
名 称
I型
Ⅱ型
Ⅱ型
% <5 5
g/cm? ≤1.30 ≤1.60
（粒径0.1mm~3mm) （粒径>3mm5mm）（粒径>5mm8mm）
>95 ≥>95
聚氨酯类颗粒橡胶类颗粒
1 Q/SY172292018
3.3可固结颗粒类调堵剂 3.3.1规格型号
以应用井目的层温度为依据：分为不同型号见表3。
表3 可固结颗粒类调堵剂型号 I型
型 号适用温度，℃
IⅡI型 61 100
I型 101~150
≤60
3.3.2 技术要求
将不同型号的可固结颗粒类调堵制按GB10238 2005第7章中方法制备试验用水泥浆，加水量按生产厂家提供的比例掺人，应符合表4中规定的技术要求。
表4可固结颗粒类调堵剂技术要求
指 标
项 目
IⅡ型 10 >8 ≥220 ≤30
开
共
游离液，% 72h抗压强度，MPa 增压稠化时间，min
10 2 ≥1 30
≥4.5 ≥160 531
初始稠度，Bc
4检验方法 4.1水膨体类调堵剂主要控制指标的试验方法按附录A的规定执行 4.2非固结颗粒类调堵剂主要控制指标的试验方法按附录B的规定执行 4.3可固结颗粒类调堵剂主要控制指标的试验方法按附录C的规定款行
2 Q/SY172292018
附录A （规范性附录】
水膨体类调堵剂主要控制指标的试验方法
A.1主要仪器设备，材料 A.1.1标准筛：方孔边长mm，3 3mm.5mm.8mm. A.1.2 电子天平：感应量 0.01go A.1.3 电热鼓风干燥箱：控温精度土2℃。 A.1.4恒温水浴锅：控温精度±2℃ A.1.5 水膨体抗剪切强度检测仪，压力分度值为1N A.1.6 电动振筛机。 A.1.7 干燥器。 A.1.8 烧杯：500mL。 A.1.9 容量瓶：250mL。 A.1.10 蒸发：110mm A.1.11 蒸馏水或去离子水 A. 1. 12 无水乙醇（分析） A. 1. 13 不锈钢盘。 A.1.14 筛网：方孔边长1ml A.2试验方法 A.2.1水分
S
称取100g土1g（精确至0.01g）样品（湿性水赚件棉30g±1g，精确至0.01g以下项目按烘干后的干样测试），放人110mm的蒸发皿中（显性水量体放人适当大的不锈钢盘中摊开），置于105℃ 土2℃电热鼓风干燥箱中烘至恒重，取出，放人干燥器中冷却至至温。样品质量（精确至0.01g）。
水分按式（A.1）计算：
X= 二2 10%
(A.1)
式中： X- 水分，用百分数表示： 7m1 水膨体样品烘干前的质量。： m2 水膨体样品烘干后的质量，。
A.2.2筛余
a）将1mm，3mm和5mm标准筛分别做I型、Ⅱ型，Ⅲ型底层筛，3mm，5mm，8mm标准筛
分别做工型、Ⅱ型、Ⅱ型上层筛，并将上层筛、底层筛和筛底从上到下组装好。 b）称取A.2.1中烘后的水膨体样品60g土1g（精确至0.01g），倒入相应的上层标准筛中。 c将标准筛的筛盖盖上，放到振筛机上压紧，振筛10mina d）准确称量底层标准筛上样品的质量（精确至0.01g）。 筛余按式（A.2）计算：
S = ×100%
(A.2)
m
-
3 Q/SY172292018
式中： S, 筛余，用百分数表示； m 水膨体样品总质量，g；
一底层标准筛上筛余物质量，g。
A.2.3密度
称取A.2.2中筛余的水膨体样品20g土1g（精确至0.01g），放人250mL容量瓶中：将容量瓶置于电子天平上按归零键，先向容量瓶中倒入约100mL无水乙醇，然后将直立的瓶子放在两手掌间快速转动，以除去水膨体样品间夫带的空气。将容量瓶再放在天平上，继续倒人无水乙醇至250mL，此时天平上所显示的数为该 睿量新光求乙的质量（精确至0.01g）。
密度按式（A3）计算：
D H
(A.3)
工
d
式中： D 样品密度，g/cm： ms- 水膨体样品质量， m6 天平显示的无水飞醇质品 d—无水乙醇的密度 按0.751g/cm取值）.g/em。
A.2.4吸水倍数 A.2.4.1在三个500mL烧杯中分别栋取A2.2 筛余物5g±1g（精确至0.01g），各加人400mL 蒸馅水（或去离子水），将烧杯口用塑料酒膜密封： 防止水分挥发。 A.2.4.2将烧杯置于60℃2℃的恒温水浴锅（或恒温箱）中恒温72h时，取出烧杯，用方孔边长 1mm的筛网滤出试样，静止5minl，称其吸水后的质量（精确至0.01g）。
注：利用恒温水浴锅恒温时要随时现案水浴锅中水量造发情配。 及时补水。 吸水倍数按式（A.4）计算：
M=m-mz
(A.4)
式中： M 吸水倍数，倍； 7 水膨体颗粒吸水 K前的质量，g； ms 水膨体颗粒吸水 K后的质量：
-
A.2.4.3取三次测定结果的算术平均值作为测定站果。 A.2.5抗剪切强度（以下简称强度） A.2.5.1将A.2.4膨胀后的水膨体装满活塞筒，放人活塞，安装方法参考图A.1。 A.2.5.2将活塞与活塞简放到仪器的底座上，见图A.2.并与压力杆中心轴向对齐。 A.2.5.3接通电源。拨至手动挡，按住上升键。当活塞开始受压时，将上升速度控制在6cm/min~ 7cm/min，此时，仅器的连杆推动活塞筒与活塞产生相对运动，当压力达到一定程度时，水膨体被多孔板剪切破碎，已破碎的水膨体从多孔板的小孔被挤出（多孔剪切板示意图见图A.3）。当活塞下降至标线与活塞筒上缘平齐时立即停止上升，记录活塞从下降开始到活塞下降至标线与活塞筒上缘平齐过程中仪器所显示的最大力值，即为水膨体的抗剪切强度。 A.2.5.4按下降键，放有活塞及活塞简的底盘下降，取下活塞简及活塞并清理。 A.2.5.5关闭电源。 4
