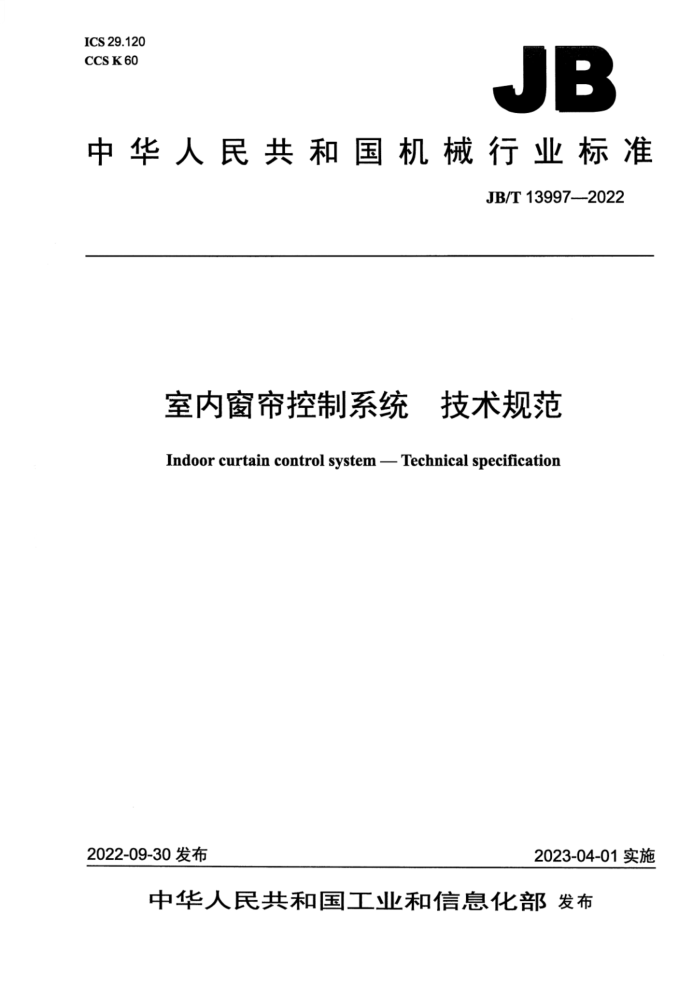

JB中华人民共和国机械行业标准
JB/T13997-2022
室内窗帘控制系统 技术规范 Indoor curtain control system - Technical specification
2022-09-30发布
2023-04-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4基本功能. 4.1控制功能.
营
4.2参数设置功能 4.3 时钟功能. 4.4 显示功能 4.5 故障报警功能 5技术要求 5.1 正常使用条件 5.2 一般要求， 5.3 电气性能要求. 5.4 温升 5.5 机械要求. 5.6 通信性能 5.7 耐久性要求. 5.8 电磁兼容性. 6试验规范， 6.1 试验分类 6.2试验条件. 6.3试验方法. 7标志、包装、运输和贮存 7.1 标志 7.2 包装.. 7.3 运输.. 7.4购存..
11
11 11
图1窗帘控制系统框图.
表1绝缘强度要求，表2冲击电压峰值. 表3温升要求表4电磁兼容性要求. 表5辐射骚扰限值..
A 前言
本文件按照GB/T1.1--2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国电器附件标准化技术委员会（SAC/TC67）归口。 本文件起草单位：中国电器科学研究院股份有限公司，浙江正泰建筑电器有限公司、杭州鸿雁电器
有限公司、宁波公牛电器有限公司、TCL-罗格朗国际电工（惠州）有限公司、飞雕电器集团有限公司威凯检测技术有限公司、中山市长顺五金制品有限公司。
本文件主要起草人：蔡军、张仕森、王晓东、阮立平、吴波、郑伟、李细琴、黎达坚、杨志、郑玉龙、蔡映峰、孙凌伟、孙婷。
本文件为首次发布。 室内窗帘控制系统 技术规范
1范围
本文件规定了室内窗帘控制系统的术语和定义、基本功能、技术要求、试验规范及标志、包装、运输和贮存。
本文件适用于室内使用的窗帘控制系统的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。
GB/T191包装储运图示标志 GB/T3797电气控制设备 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB4943.1-2011信息技术设备安全第1部分：通用要求 GB/T9254.1-20211 信息技术设备、多媒体设备和接收机电磁兼容第1部分：发射要求 GB/T17626.2—2018 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2016 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T 17626.4—2018 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2019 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6-2017 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.8-—2006 电磁兼容 试验和测量技术工频磁场抗扰度试验
3术语和定义
下列术语和定义适用于本文件。
3.1
窗帘控制系统 curtain control system 具有控制窗帘打开或闭合功能的控制系统。 注：本系统主要由主控制模块、电源模块、键盘模块、无线模块、光强传感模块、时钟模块、显示模块、电动机控
制模块以及窗帘开合程度检测模块等9部分组成（见图1）。 窗帘开合程度检测模块
键盘模块
时钟模块
无线模块
主控制模块
显示模块
光强传感模块
电动机控制模块
中
电源模块
图1窗帘控制系统框图
3.2
主控制模块main controlmodule 具有窗帘控制数据分析，处理和储存功能的模块。
3.3
键盘模块keyboardmodule 具有手动输入窗帘控制信号功能的模块。
3.4
无线模块wirelessmodule 具有通过无线设备输入控制信号功能的模块。
3.5
光强传感模块lightintensitysensormodule 具有将光照强度转换成控制信号输入的功能的模块。
3.6
窗帘开合程度检测模块curtainopeningdegreedetection module 具有检测窗帘开合程度功能的模块。
3.7
时钟模块clockmodule 具有时间记录、定时控制功能的模块。
3.8
显示模块displaymodule 具有显示时间、控制参数、窗帘开合程度、故障信息的功能的模块。
3.9
电动机控制模块 motor control module 具有接收主控制模块输出信号控制电动机转动的功能的模块。
4基本功能
4.1控制功能 4.1.1 控制模式 4.1.2本地控制
本地控制模式一般宜提供以下两种控制功能： a）手动控制：
固定开关控制：操作人员按下“开”或“关”按钮，窗帘自动拉开或关闭；在窗帘拉开或关
·
闭已经到位后电动机自动停止转动：若按下“开”或“关”按钮后在窗帘运动过程中又按下 “停”按钮，电动机停止转动。
：遥控控制：遥控控制是通过遥控器（或其他具有控制功能的设备）来控制窗帘的开合。 b）自动控制：
：定时控制：通过在定时器中设置开启或者关闭时间来控制窗帘的开启或者关闭； ·光强控制：利用光电传感器根据光照情况来自动控制窗帘的开合，在光照比较强烈的情况下
窗帘会自动关闭而不使室内受到强烈的光照
4.1.3远程控制
室内窗帘控制系统具有通过第三方协议转换进行远程控制的功能。 4.2参数设置功能
室内窗帘控制系统的控制软件应能对系统运行参数值进行设置，包括自动控制时的初始参数设置和远程控制参数设置，且具有恢复出广设置功能。 4.3时钟功能
室内窗帘控制系统应具有时钟功能。时钟功能可通过显示屏显示时间，显示屏应能准确显示时、 分。时钟功能还应具有定时控制功能，通过定时控制功能可对窗帘进行定时设置，自动控制窗帘的开关。 4.4显示功能
室内窗帘控制系统应具有显示功能。显示功能采用显示屏显示时间、窗帘位置、故障等信息。 4.5故障报警功能 4.5.1故障报警分类
室内窗帘控制系统应设有短路、接地故障、过载、参数越限等报警功能。 4.5.2故障报警方式
室内窗帘控制系统应设置报警电铃，以发出声音报警：或通过显示功能，显示报警消息。 4.5.3故障报警的处置
所有报警直至引发报警的条件消失（如运行参数恢复正常）或经操作人员检视并处理后，方可消除。
5技术要求
5.1正常使用条件 5.1.1安装 5.1.2环境温度
正常工作的环境温度范围为-10℃～40℃，特殊要求除外。 5.1.3湿度
正常工作的相对湿度范围为20%～95%，特殊要求除外。 5.1.4供电电源
供电电源应符合以下规定：电压：220V，允许偏差为土20%；一频率：50Hz，允许偏差为土10%。
5.2一般要求 5.2.1安全性要求
室内窗帘控制系统的设计和结构应保证其在使用时不引起任何危险。 5.2.2元器件
室内窗帘控制系统所用的元器件，应符合其对应的产品标准的规定。制造商应采用标准元器件。所有元器件的选用应符合设计要求。元器件应按其说明书规定的使用条件进行安装。 5.2.3按键
室内窗帘控制系统中的按键应灵活可靠，无卡死或接触不良现象，各部件应紧固无松动。 5.3电气性能要求 5.3.1电气间隙与爬电距离
各模块中带电电路之间以及带电部件与导电部件或接地部件之间的电气间隙和爬电距离，应符合 GB4943.1-2011中2.10的要求。 5.3.2，绝缘电阻与电气强度 5.3.2.1绝缘电阻
正常试验条件下，室内窗帘控制系统各电气回路对地和各电气回路之间的绝缘电阻应不小于5MQ 在湿热试验后绝缘电阻应不小于2MQ。 5.3.2.2交流耐受电压
用50Hz正弦波电压在智能插座的电源回路对地、无电气联系的回路之间进行试验。根据设备的额定绝缘电压，选取表1中对应的试验电压，试验时间为1min。试验中不得出现击穿、闪络现象，泄漏电流应不大于5mA
表1绝缘强度要求
试验电压有效值
额定绝缘电压U
V
V 表1绝缘强度要求（续）
试验电压有效值
额定绝缘电压U
V 2.000 2 .500
V 125
用1.2/50us的标准冲击波在室内窗帘控制系统的电源回路对地：通信接口对地，以及无电气联系的回路之间分别做正、负极性耐电压试验各10次，两次试验之间最少间隔3s：根据设备的额定绝缘电压，选取表2中对应的试验电压，试验中应无破坏性放电（电弧火花、闪络或绝缘击穿）现象。
表2冲击电压峰值
试验电压有效值
额定绝缘电压U
V 2 000 5 000 5 000 6 000
V U≤60 60
应采取保护措施防止意外触及电压超过50V的带电部件。 可采取以下一种或几种措施： a）对带电部件应具有相应的防护措施，避免打开箱体外壳后人体意外地触及带电部件； b）切断电路时，电荷能量大于0.1J的电容器应具有放电回路，在有可能产生电击的电容器上应有
警示标志；心）按键等操作部件应安全可靠地同已连接到保护电路上的部件进行电气连接。
5.3.3.2接地故障保护
接地故障保护的设置应防止人身间接电击以及电气火灾、电路损坏等事故。 5.3.3.3短路保护
当输出端发生相间短路时，应保证主控制模块及其部件的热稳定和机械稳定。 5.3.3.4过载保护
当被控对象不允许过载运行时，控制模块应有过载保护功能，必要时，应能发出相应的报警及联动信号。过载消除后，不用更换任何元件，室内窗帘控制系统应能重新正常工作。 5.3.3.5安全接地保护
控制模块的金属壳体上，应有专用保护接地端子，连接接地线的螺栓和接地端子不能用作其他
