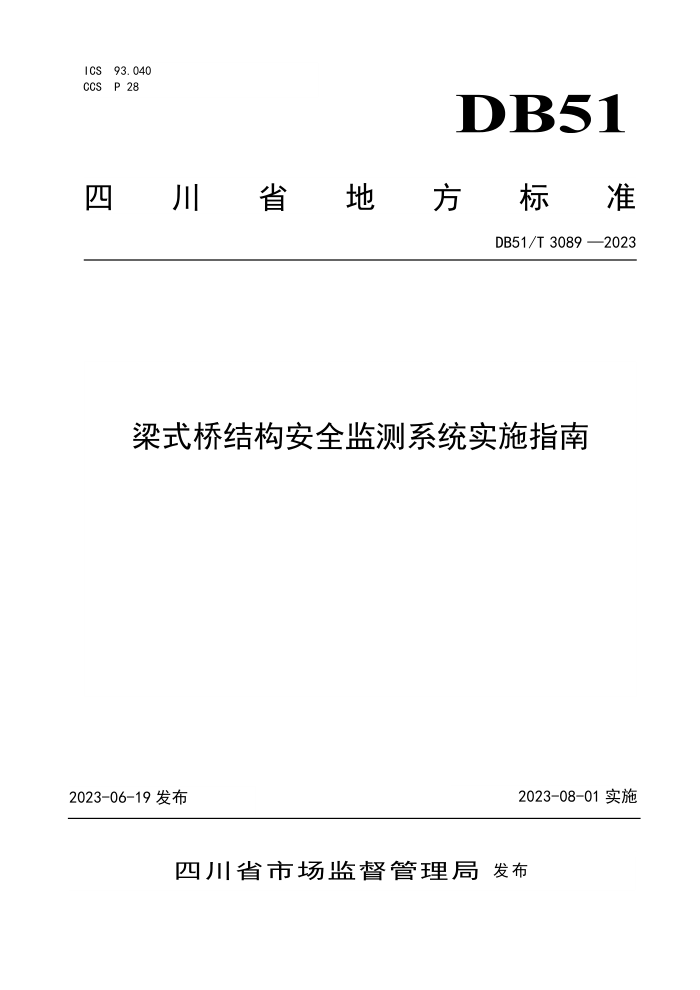

ICS93.040 CCSP 28
DB51
四 川省地方标淮
DB51/T3089—2023
梁式桥结构安全监测系统实施指南
2023-06-19发布
2023-08-01实施
四川省市场监督管理局发布 DB51/T3089—2023
目次
前言 1 范围 2 规范性引用文件 3 总则
TT
术语和定义 5 基本规定 6 系统设计
传感器安装 8 数采与传输设备安装 9 系统配套工程 10 系统部署与调试 11 系统交工验收 12 系统试运行 13 系统竣工验收附录A （规范性） 常见梁式桥传感器测点总体布设示意图附录B（规范性） 梁式桥结构安全监测系统验收评定表格
13
7
15 16 18 19 29 30 33
46 DB51/T3089—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由四川省交通运输厅提出、归口并解释。 本文件起草单位：四川省公路规划勘察设计研究院有限公司，四川长瑞土木工程检测有限公司。 本文件主要起草人：吴涤、张二华、刘蕾蕾、翟艺阳、孙振、邓亚、李秀春、王万全、张登科、杨
杰、李龙景、王莹峰、唐澈、刘锌、任栓勤、彭博、余翔、刘建华、刘昊、王钟文、李宁、张果、王江、 代晗、靖、曾艳、慈彬、秦搏聪、江猛、任喻云、王波、梁鹏、吴进良。
本文件为首次发布，
1I DB51/T3089—2023
梁式桥结构安全监测系统实施指南
1范围
本文件提供了梁式桥结构安全监测系统建设过程中系统设计，设备安装与配套工程，系统集成与调试，系统交工验收、试运行及竣工验收等主要环节的技术指导和建议
本文件适用于四川省新建和已建公路梁式桥结构安全监测系统的实施。其它同类型桥梁可参照执行
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9386 计算机软件测试文档编制规范 GB/T15395 5电子设备机柜通用技术条件 GB/T15532 计算机软件测试规范 GB/T21296.1 动态公路车辆自动衡器一第1部分：通用技术规范 GB50052 供配电系统设计规范 GB 50054 低压配电设计规范 GB50254 电气装置安装工程低压电器施工及验收规范 GB50303 建筑电气工程施工质量验收规范 GB50311 综合布线系统工程设计规范 GB 50343 建筑物电子信息系统防雷技术规范 GB50982 建筑与桥梁结构监测技术规范 JT/T1037-2022公路桥梁结构监测技术规范 DB51/T2794-2021山区公路混凝土桥梁结构安全风险监测指标体系设计与预警技术指南
3术语和定义
下列术语和定义适用于本文件。
3. 1
梁式桥girderbridge 上部结构在铅垂向荷载作用下受力以弯剪效应为主，在支座处以竖向反力为主的桥梁。
3.2
桥梁结构安全监测bridgestructuralsafetymonitoring 通过安装在桥梁结构上的传感元件、数据采集设备、网络通信设备、附属设施、以及数据处理分析
软件，对运营桥梁所处环境和荷载作用、及其对应的结构变化和结构响应进行跟踪感知，数据采集、传输、处理和分析，并对桥梁结构安全风险和技术状态进行预警和评估的过程和策略，
1
