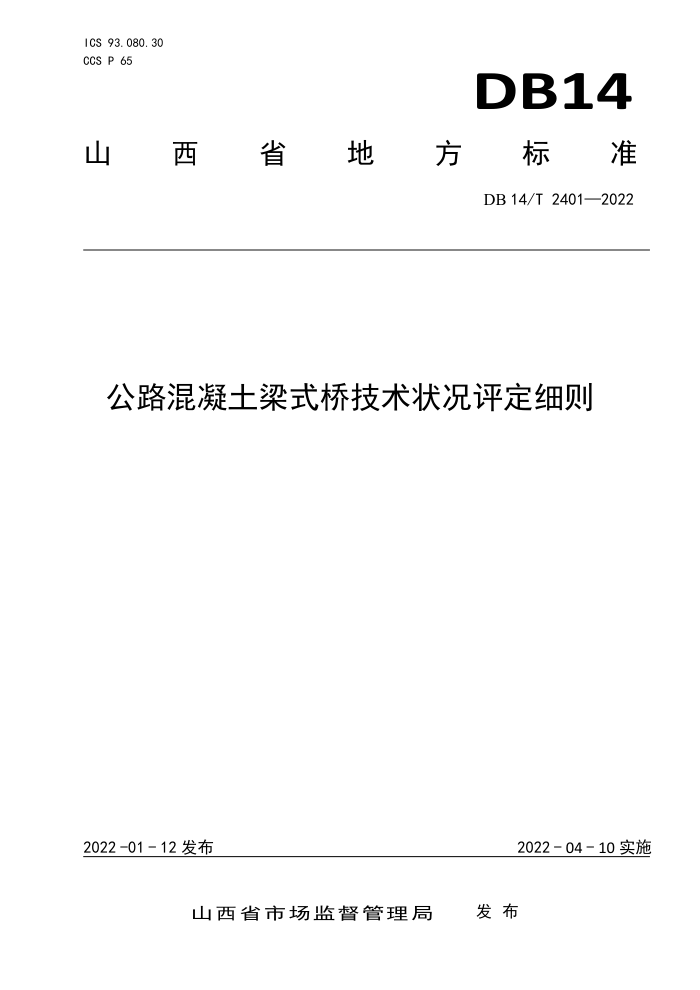

ICS 93.080.30 CCS P 65
DB14
山 長西省地 方标准
DB14/T2401—2022
公路混凝土梁式桥技术状况评定细则
2022-04-10实施
2022-01-12 发布
发布
山西省市场监督管理局 DB14/T2401—2022
目 次
前言， 1范围.. 2规范性引用文件. 3评定方法及等级分类.. 4技术状况评定. 5上部结构构件技术状况评定.. 6下部结构构件技术状况评定.
.II
.. 1
...2
.5
.9
........
.........
.....
.....
..
............. ............ DB14/T 2401—2022
前言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山西省交通运输厅提出并监督实施。 本文件由山西省交通运输标准化技术委员会归口。 本文件起草单位：山西省交通建设工程质量检测中心（有限公司）、山西省交通科技研发有限公
司。
本文件主要起草人：郑彪、陈栋栋、唐国彪、马冬云、张雷、王国朋。
II DB14/T2401—2022
公路混凝土梁式桥技术状况评定细则
1范围
本文件是对梁式桥技术状况评定的细化和补充，描述了梁式桥评定方法及等级分类、技术状况评定、上部结构构件技术状况评定、下部结构构件技术状况评定的方法。
本文件适用于公路钢筋混凝土和预应力混凝土梁式桥技术状况评定。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGH11 公路桥涵养护规范 JTG/TH21公路桥梁技术状况评定标准 JTG/TJ21公路桥梁承载能力检测评定规程
3 评定方法及等级分类
3.1 技术状况评定方法
技术状况评定方法应符合JTG/TH21的规定， 3. 2 技术状况等级分类 3.2.1部件分为主要部件和次要部件。 3.2.2 主要部件为：上部承重构件、桥墩、桥台、基础、支座，其他部件为次要部件。 3.2.3总体技术状况评定等级分为1类、2类、3类、4类、5类，其中3类细分为3-1类、3-11 类、3-IⅢI类，见表1。
表1总体技术状况评定等级
技术状况评定等级 1类 全新状态，功能完好 2类 有轻微缺损，对桥梁使用功能无影响
桥梁技术状况描述
1 有个别中等缺损，对正常使用功能有轻微影响
3类 II 」有较多中等缺损，对正常使用功能有中等影响
III 有大量中等缺损，对正常使用功能有较大影响，养护部门需重点关注 4类 主要构件有大的缺损，严重影响桥梁使用功能；或影响承载能力，不能保证正常使用 5类 主要构件存在严重缺损，不能正常使用，危及桥梁安全，桥梁处于危险状态
1
