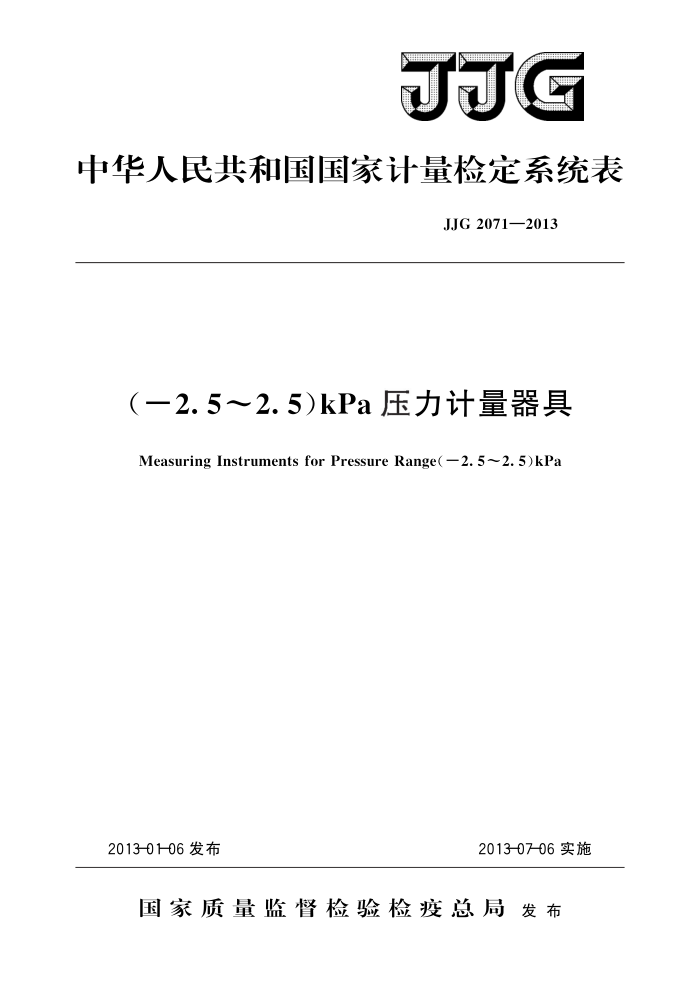

JJG
中华人民共和国国家计量检定系统表
JJG2071—2013
(一2.5～2.5)kPa压力计量器具
Measuring Instruments for Pressure Range(-2.5~2.5)kPa
2013-07-06实施
2013-0106发布
国家质量监督检验检疫总局发布 JJG 2071—2013
(-2. 5~2. 5)kPa 压力计量器具检定系统表
JJG 2071—2013 代替JJG2071—1990
Verification Scheme of Measuring Instruments for
PressureRange(-2.5~2.5)kPa
归口单位：全国压力计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：浙江省计量科学研究院
中国测试技术研究院上海市计量测试技术研究院
本检定系统表委托全国压力计量技术委员会负责解释 JJG 2071—2013
本系统表主要起草人：
李燕华 （中国计量科学研究院）悦 进（中国计量科学研究院）
参加起草人：
蔡 （浙江省计量科学研究院）甘李 蓉（中国测试技术研究院）洪扁 (上海市计量测试技术研究院) 杨远超（中国计量科学研究院） JJG2071—2013
目 录
1 范围·. 2
(1 ) (1) (1) (3) (3)
计量基准计量标准··
3
4 工作计量器具.· 5 （一2.5～2.5)kPa压力计量器具检定系统表框图 JJG2071—2013
（一2.5~2.5）kPa压力计量器具检定系统表
1范围
本检定系统表适用于（一2.5～2.5）kPa压力范围内压力计量器具的量值传递。本检定系统表规定了此压力范围内计量基准器具的压力计量仪器的名称、测量范围、用途、传递方法、量值复现的不确定度（或进行量值传递时应达到的最佳测量能力），以及组成计量标准器具和工作计量器具的压力计量仪器的名称、测量范围、用途、传递方法和最大允许误差；规定了此压力范围内压力量值由国家基准通过计量标准器具传递到工作计量器具的传递方法和传递途径。
2计量基准
2.1计量基准名称：2500Pa压力基准装置。 2.2计量基准的范围、不确定度和组成
压力范围：（-2.5～2.5）kPa。 不确定度：0.13Pa（k=2）。 2500Pa压力基准装置采用补偿式原理，利用可动容器的位移来补偿由于压力变化
所弓引起的固定容器中零点液位的变化。它主要由容器系统（包括固定容器和可动容器）、 恒温水槽、零点定位系统、位移测量系统组成。其工作介质为去离子水。 2.3计量基准的溯源和量值的保证
2500Pa压力基准装置通过对工作介质密度的测量、重力加速度的实地测量以及对高度的精确测量从而将复现的压力量值溯源到长度、质量、时间这三个基本量。
通过参加国际计量局质量及其相关量咨询委员会（CCM）或亚太计量组织（APMP）组织的关键比对，以确保我国压力量值与国际压力量值的统一。 2.4计量基准的量值传递
2500Pa压力基准装置用直接比较的方法来传递一等标准补偿式微压计、最大允许误差为士0.3Pa至士0.5Pa的液体式压力计、最大允许误差为士0.25Pa的微压气体活塞式压力计。
3计量标准
微压计量标准器具包括一等标准补偿式微压计、二等标准补偿式微压计、液体式压力计、微压气体活塞式压力计和数字式压力计等。 3.1一等标准补偿式微压计的测量范围为（一2.5～2.5）kPa，当压力量值在（一1.5～1.5）kPa范围内时，其最大允许误差为士0.4Pa；压力量值在（一2.5～一1.5)kPa及（1.5～2.5）kPa范围内（不含一1.5kPa和1.5kPa），最大允许误差为土0.5Pa。一等标准补偿式微压计溯源至2500Pa压力基准装置；用直接比较的方法传递二等标准补偿式微压计、最大充许误差为土1.0Pa～土1.3Pa的液体式压力计、最大
1 JJG 2071—2013
允许误差为士2.5Pa的0.05级数字式压力计和工作用计量器具。 3.2二等标准补偿式微压计的测量范围为（一2.5～2.5）kPa，当压力量值在（一1.5～1.5）kPa范围内时，其最大允许误差为士0.8Pa；压力量值在（一2.5～一1.5）kPa及（1.5～2.5）kPa范围内（不含一1.5kPa和1.5kPa），最大允许误差为土1.3Pa。二等标准补偿式微压计溯源至一等标准补偿式微压计；用直接比较的方法传递最大允许误差为士10Pa的0.2级和最大允许误差为土20Pa的0.4级的液体式压力计以及工作用计量器具。 3.3（一2.5～2.5)kPa的液体式压力计，其最大允许误差在士0.3Pa至士1.3Pa之间。 3.3.1最大允许误差在士0.3Pa至士0.5Pa之间的液体式压力计，溯源至2500Pa压力基准装置；用直接比较的方法传递最大允许误差为士1.0Pa～士1.3Pa的液体式压力计、最大允许误差为士2.5Pa的0.05级数字式压力计和工作用计量器具。 3.3.2最大允许误差在士1.0Pa至士1.3Pa之间的液体式压力计，溯源至一等标准补偿式微压计、最大允许误差在士0.3Pa至士0.5Pa之间的液体式压力计或最大允许误差为士0.25Pa的微压气体活塞式压力计；用直接比较的方法传递最大允许误差为士10Pa的0.2级和最大允许误差为士20Pa的0.4级的液体式压力计以及工作用计量器具。 3.3.3最大允许误差为士10Pa的0.2级的液体式压力计，溯源至二等标准补偿式微压计、最大允许误差在士1.0Pa至士1.3Pa之间的液体式压力计、最大允许误差为土1.25Pa的微压气体活塞式压力计或最大充许误差为1.0Pa的数字式压力计：用直接比较的方法传递1.6级及以下的膜盒、膜片式压力表两种工作用计量器具。 3.3.4最大允许误差为士20Pa的0.4级的液体式压力计，溯源至二等标准补偿式微压计、最大允许误差在士1.0Pa至士1.3Pa之间的液体式压力计、最大允许误差为 1.25Pa的微压气体活塞式压力计或最大允许误差为土1.0Pa的数字式压力计；用直接比较的方法传递1.6级及以下的膜盒、膜片式压力表两种工作用计量器具。 3.4微压气体活塞式压力计的测量范围为（一2.5～2.5）kPa，其最大充许误差在 ±0.25Pa至±1.25Pa之间。 3.4.1最大允许误差为士0.25Pa的微压气体活塞式压力计，溯源至2500Pa压力基准装置；用直接比较的方法来传递最大允许误差为士1.25Pa的微压气体活塞式压力计、 最大允许误差为士1.0Pa～士1.3Pa的液体式压力计、最大允许误差为士0.5Pa的0.01 级数字式压力计以及最大允许误差为士1.0Pa的0.02级数字式压力计。 3.4.2最大允许误差为士1.25Pa的微压气体活塞式压力计，溯源至最大允许误差为土0.25Pa的微压气体活塞式压力计；用直接比较的方法来传递最大允许误差为士2.5Pa的0.05级数字式压力计、最大允许误差为士10Pa的0.2级和最大允许误差为土20Pa的0.4级的液体式压力计和工作用计量器具。 3.5数字式压力计的测量范围为（一2.5～2.5）kPa，其最大允许误差在士0.01%FS （土0.5Pa）至±0.05%FS（±2.5Pa）之间。 3.5.1最大允许误差为士0.5Pa的0.01级的数字式压力计溯源至最大允许误差为土0.25Pa的微压气体活塞式压力计；用直接比较的方法传递最大允许误差为士2.5Pa 2 JJG2071—2013
的0.05级数字式压力计和工作用计量器具。 3.5.2最大允许误差为士1.0Pa的0.02级数字式压力计溯源至最大允许误差为土0.25Pa的微压气体活塞式压力计：用直接比较的方法传递最大允许误差为士10Pa 的0.2级液体式压力计以及工作用计量器具。 3.5.3最大充许误差为土2.5Pa的0.05级数字式压力计溯源至一等标准补偿式微压计、最大允许误差为士0.3Pa～士0.5Pa的液体式压力计、最大允许误差为士1.25Pa 的微压气体活塞式压力计或最大允许误差为士0.5Pa的0.01级数字式压力计；用直接比较的方法传递最大允许误差为士10Pa的0.4级液体式压力计以及工作用计量器具。 3.6计量标准器具的最大允许误差见表1。
表1计量标准器具的最大允许误差测量范围/kPa
仪器名称
最大充许误差
(1.5~1.5)kPa:±0.4Pa (—2.5~1.5)kPa,(1.5~2.5)kPa
一等标准补偿式微压计 (2.5~2.5)
（不含±1.5kPa）：±0.5Pa (-1.5~1.5)kPa:±0.8Pa
二等标准补偿式微压计 (-2.5~2.5)
(—2.5~1.5)kPa,(1.5~2.5)kPa
（不含±1.5kPa）：±1.3Pa
液体式压力计微压气体活塞压力计
(-2.5~2.5) (-2.5~2.5) (2.5~2.5)
±(0.3Pa~20 Pa) ±0.25Pa~±1.25Pa
数字式压力计
±0.01%FS~±0.05%FS(±0.5Pa~±2.5Pa)
4工作计量器具
微压工作计量器具主要有倾斜式微压计、膜盒式压力表、膜片式压力表、工作用液体式压力计、数字式压力计、压力变送器、压力传感器等，它们的测量范围覆盖（一2.5～2.5）kPa，最大允许误差从±0.05%FS至±4%FS（±0.5Pa～士200Pa）。
5（-2.52.5)kPa压力计量器具检定系统表框图
检定系统框图分三部分：计量基准器具、计量标准器具和工作计量器具。三部分的关系见压力计量器具检定系统框图。
为了保证量值的准确一致，各级计量器具必须按照检定系统表规定的路径进行周期检定。
（1）本检定系统表在确定量传关系时，计量器具的测量范围均默认为（一2.5~
2.5)kPa，其传递方式参照相应的计量检定规程。
（2）在进行压力量值的传递及溯源时，参考标准的最大允许误差的绝对值不大于被测标准（或仪器）最大充许误差绝对值的三分之一。对与本检定系统表默认测量范围（一2.5～2.5)kPa不同的计量器具，应依据其相应的最大允许误差来选择参考标准器具。对有国家计量检定规程的计量器具，执行检定规程的规定选取相应的参考标准
3 JJG2071—2013
器具。
（3）工作计量器具可能会有新的产品或不同的名称，在检定系统表中不可能全部列出。对未列人检定系统表的工作计量器具，必要时可根据其被测量、测量范围和工作原理，参考相应检定系统表中列出的工作计量器具的测量范围和工作原理，在保证量传比的基础上，确定适合的量值传递途径
