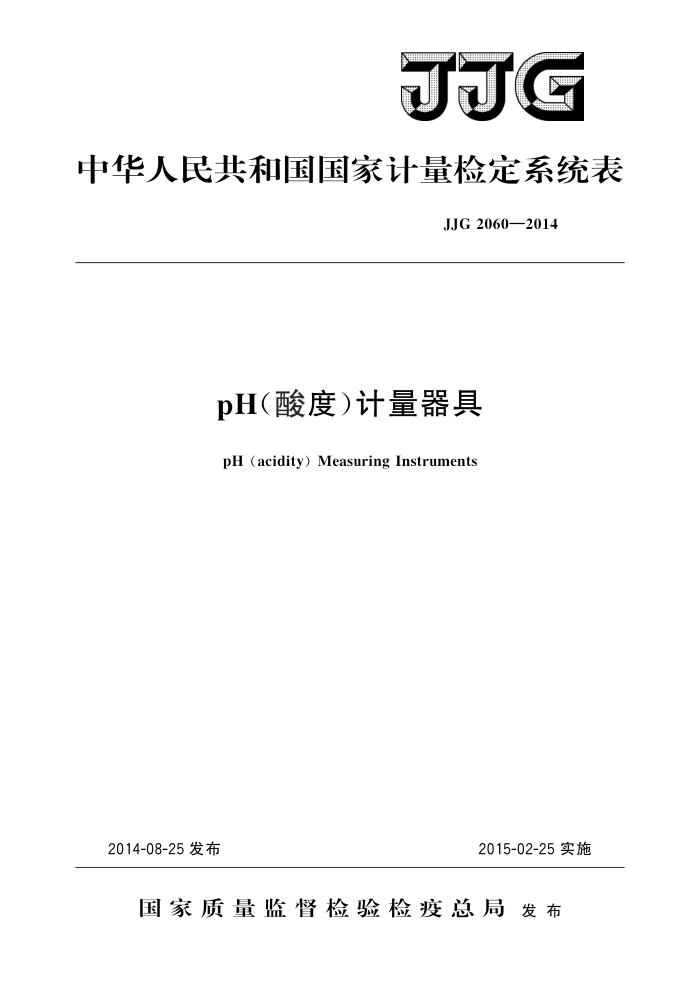

JJG
中华人民共和国国家计量检定系统表
JJG2060—2014
pH酸度）计量器具
pH (acidity) Measuring Instruments
2015-02-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJG2060—2014
pH(酸度)计量器具
检定系统表
JJG 2060—2014 代替JJG2060—1990
Verification Scheme of pH (acidity)
Measuring Instruments
归口单位：全国物理化学计量技术委员会起草单位：中国计量科学研究院
本规程委托全国物理化学计量技术委员会负责解释 JJG 2060—2014
本系统表起草人：
修宏宇（中国计量科学研究院）贺新洋 （中国计量科学研究院） JJG2060—2014
目 录
引言 1 范围· 2计量基准· 2.1基准范围与扩展不确定度 2.2基准测量装置 3计量标准 3.1pH一级标准物质 3.2pH二级标准物质 3.3pH计电计检定装置 4工作计量器具 4.1实验室pH计.. 4.2在线pH计. 4.3其他· 5pH（酸度）计量器具检定系统表框图附录ApH一级标准物质及其标准溶液的组成附录BpH一级标准溶液的pH值·
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (4) (5)
- JJG2060—2014
引言
本检定系统表与JJG2060一1990相比，除编辑性修改外，主要技术变化如下：
增加了“引言”；补充了“基准测量装置”中的仪器设备，并提高了部分仪器设备的技术指标
（见2.2）；
确定pH二级标准物质的定值方法为双氢电极比较法（见3.1）； “pH计电计检定装置”增加了pH检定仪（见3.3）； “工作计量器具”增加了在线pH计以及作为pH计使用的离子计、电位滴定
仪、水质分析仪等（见4.2、4.3）；
按JJF1059.1一2012《测量不确定度评定与表示》重新评定了检定系统的不确
定度（见2.1、3.1和3.2）；
建立pH标度的标准物质，由原来的7种增加为12种（见表A.1）。 本系统表的历次版本发布情况为：
JJG2060—1990。
II JJG2060—2014
pH（酸度）计量器具检定系统表
1范围
本检定系统表适用于pH（酸度）计量器具的量值传递，规定了由计量基准经过计量标准向各级工作计量器具传递pH（酸度）量值的方法、程序，以及量值传递时的最佳测量能力。在开展校准时，也可作为量值溯源的依据 2计量基准 2.1基准范围与扩展不确定度
国家基准用于复现和保存水溶液pH标度。国家基准复现pH的范围为0～14 （0℃～95℃），扩展不确定度为0.005（k=3）。
国家基准采用无液接界Harnedcell基准电池法，通过电池电势、温度、气体压力等量的测量实现向热力学温度、电流、时间、长度、质量等SI基本单位的溯源 2.2基准测量装置
基准测量装置由下列仪器及设备组成：无液接界基准电池组（亦称为Harnedcell基准电池组），由铂（钯）氢电极作为指
示电极、银/氯化银电极作为参比电极组成的无液接界的测量电池组。
电池电势测量仪，采用分辨力为1uV，最大允许误差不超过士10uV的直流数字电压表。
精密恒温水槽，恒温水槽温度均匀性不超过0.01℃，温度波动性不超过0.01℃/
4 h。
温度测量系统，由测温电桥及一等铂电阻温度计组成，温度测量的最大允许误差不超过士0.001℃。
大气压测量仪，大气压力测量的最大允许误差不超过士25Pa 数据采集系统，自动采集电池电势、大气压力、温度等测量数据。 基准装置通过采用绝对测量法对一级标准物质定值，进行量值传递，
3计量标准 3.1pH一级标准物质
pH一级标准物质制备成一定浓度的标准溶液，并采用基准装置定值。pH一级标准物质制备的标准溶液的组成和pH见附录A及附录B。pH范围为1.668～13.416 （0℃～95℃），pH的扩展不确定度为0.005（k=3）。
pH一级标准物质通过采用双氢电极比较测量法对二级标准物质定值，进行量值传递，也可以通过直接测量法向工作计量器具进行量值传递。 3.2pH二级标准物质
pH二级标准物质的pH范围为1.6713.41（0℃～95℃），pH的扩展不确定度
1 JJG2060—2014
为0.01（k=3）。
pH二级标准物质通过直接测量法向工作计量器具进行量值传递。 3.3pH计电计检定装置
pH计电计检定装置用于仪器的电计检定，通常采用pH计检定仪。pH计检定仪测量范围pH挡为0～14，直流电压挡为一2V～2V，分为0.003级和0.0006级两个级别。由标准电池、标准电位差计组成的pH计电计检定装置应符合相应级别pH计检定仪的要求。
pH计电计检定装置通过直接测量法向工作计量器具进行量值传递。 4 工作计量器具
工作计量器具是指实验室pH计、在线pH计以及作为pH计使用的离子计、电位滴定仪、水质分析仪等。 4.1实验室pH计
实验室pH计的pH测量范围为0～14，直流电压测量范围一2V～2V，分为 0.001级、0.01级、0.02级、0.1级、0.2级。 4.2在线pH计
在线pH计的pH测量范围为0～14，直流电压测量范围一2V～2V，分为0.01 级、0.1级。 4.3其他
作为pH计使用的离子计、电位滴定仪、水质分析仪等，可根据其pH的测量范围和准确度等级，参考本检定系统表确定适合的pH量值传递途径。
pH（酸度）计量器具检定系统表框图
51
pH（酸度）计量器具检定系统表框图见下图。
2 J.JG2060—2014
pH（酸度）计量器具检定系统表框图
长度
电流
时间
质量
热力学温度
计量基准器具
国家pH基准
pH:0~14(0℃~95℃)
U=0.005 (k=3)
国家电压基准
绝对测量法
pH一级标准物质
pH: 1.668~13.416 (0 C~95 C)
U=0.005 (k=3)
计量标准 W 具
双氢电极比较测量法
电计检定装置【注1】 pH计检定仪 pH: 0~14
电计检定装置【a1】 pH计检定仪 pH: 0~14 直流电压： (-2~2) V 直流电压： (-2~2)V
pH二级标准物质
0.003级
0.0006级
pH:1.67~13.41 (0 ℃~95 ℃)
U=0. 01 (k=3)
直接测量法
直接测量法
在线pH计
实验室pH计【2]
pH：0~14；直流电压：（-2~2）V
pH：0~14；直流电压：（-2~2）V 0.001级、0.01级、0.02级、0.1级、0.2级
工作计量器具
0.01级、0.1级
注1：由标准电池、标准电位差计组配成的pH计电计检定装置应符合相应级别pH计检定仪的要求。 注2：0.001级实验室pH计必须选用0.0006级pH检定仪和--级pH标准物质。 注3：计量器具有可能出现新产品或不同的名称，在检定系统表中不可能全部列出。对未列入检定系统表的工作计量器具，必要时可根据其被测量、测量范围和工作原理，参考相应的检定系统表中列出的计量器具的测量范国和工作原理，确定适合的量值传递途径。
