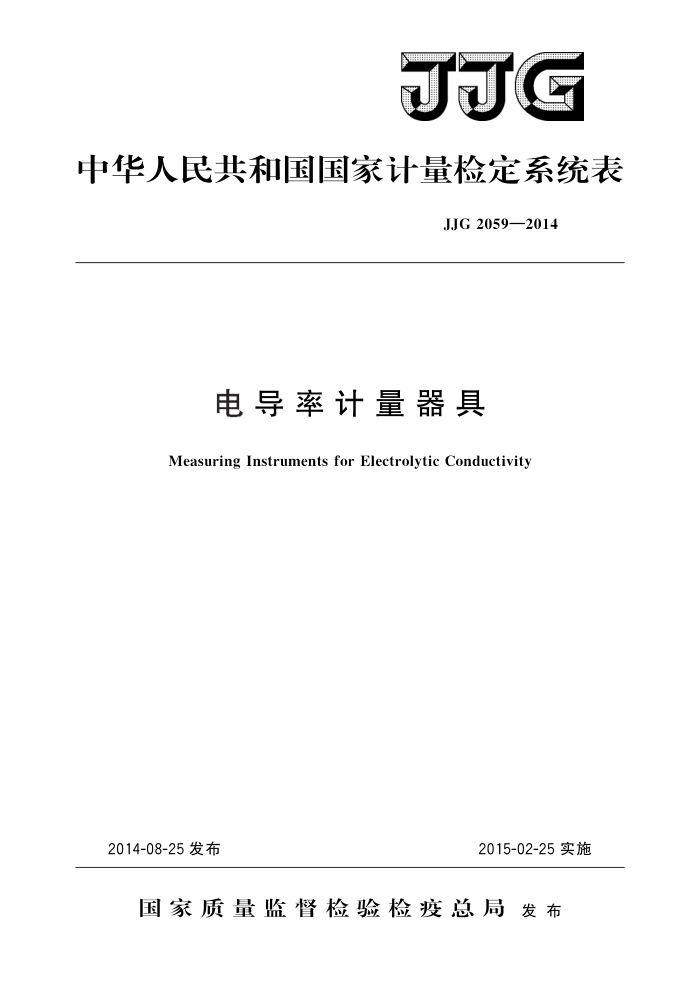

JJG
中华人民共和国国家计量检定系统表
JJG2059—2014
电导率计量器具
Measuring Instruments for Electrolytic Conductivity
2015-02-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJG2059—2014
电导率计量器具检定系统表
JJG 2059—2014 代替JJG2059—1990
Verification Scheme of Measuring InstrumentsforElectrolyticConductivity
归口　单位：全国物理化学计量技术委员会起草单位：中国计量科学研究院
本检定系统表委托全国物理化学计量技术委员会负责解释 JJG 2059—2014
本系统表起草人：
宋小平（中国计量科学研究院）王海（中国计量科学研究院）侯美英 （中国计量科学研究院） JJG2059—2014
目 录
引言 1 范围· 2 计量基准· 3 计量标准· 3.1电导率国家一级标准物质.. 3.2电导率国家二级标准物质.· 3.3标准交流电阻.
(I) (1) (1) (1) (1) (1) (1) (2) (3)
工作计量器具
4
5 电导率计量器具检定系统表框图
- JJG2059—2014
引言
本检定系统表依据JJF1104一2003《国家计量检定系统表编写规则》编写，用于代替现行的JJG2059一1990《电导计量器具检定系统》。与前一版本相比，本检定系统表规定的电解质电导率计量基准、计量标准以及工作计量器具的测量范围、不确定度水平以及不确定度评价方法有了明显的变化，反映了我国电解质电导率计量基准、计量标准的发展现状。
Ⅱ JJG2059—2014
电导率计量器具检定系统表
1范围
本检定系统表适用于电解质溶液电导率计量器具的量值传递，规定了电导率量值由计量基准经过计量标准准确可靠地传递到工作计量器具的方法和程序，描述了电导率计量基准、计量标准和工作计量器具的测量范围和计量特性。在开展校准时，也可作为量值溯源的依据。在本检定系统表中，电导率专指电解质溶液电导率。
2计量基准
电导率计量基准用于复现和保存电导率单位，是统一全国电导率量值的最高依据，可潮源至质量计量基准、温度计量基准、时间计量基准、电压计量基准和电阻计量基准。
电导率计量基准装置由电导池、交流阻抗测量设备、温度测量设备和恒温设备组成。
电导率计量基准的测量范围：k=5uS/cm～20S/m。 电导率计量基准的测量不确定度：Urel=0.05%～0.07%（k=2）。 电导率计量基准通过直接测量给一级标准物质定值，进行量值传递，
3计量标准
电导率计量标准包括标准交流电阻和电导率国家标准物质。国家标准物质分为国家
一级标准物质和国家二级标准物质。 3.1电导率国家一级标准物质
电导率国家一级标准物质由电导率计量基准定值。 电导率国家一级标准物质的量值范围：k=20uS/cm～12S/m。 电导率国家一级标准物质的量值不确定度：Urel=0.07%～0.2%（k=2）。 电导率国家一级标准物质可以通过比较法对国家二级标准物质定值，也可以通过直
接测量向工作计量器具传递量值。 3.2电导率国家二级标准物质
电导率国家二级标准物质的量值范围：k=80μS/cm～12S/m。 电导率国家二级标准物质的量值不确定度：Urel=0.25%～0.6%（k=2）。 电导率国家二级标准物质通过直接测量向工作计量器具传递量值。
3.3标准交流电阻
标准交流电阻模拟溶液电导，用于电导率工作计量器具的电子单元的检定标准交流电阻的量值范围：R=10Q20MQ。 标准交流电阻的量值不确定度：Urel≤0.1%（k=2）。
1 JJG 2059—2014
4工作计量器具
电导率工作计量器具指以电导率为测量量值的各种仪器。 工作计量器具的电导率测量范围：k=0.05μS/cm～35S/m。 电导率测量的最大允许误差的绝对值：0.2%FS～4.5%FS。
2 JJG2059—2014
电导率计量器具检定系统表框图（见下图）
5
电导率计量器具检定系统表框图
质量计量基准
温度计量基准
时间计量基准
电压计量基准
电阻计量基准
计量基准器具
电解质溶液电导率计量基准测量范围：5μS/cm~20S/m Urel=0.05%~0.07% (k=2)
直接测量
电导率国家一级标准物质
测量范围：k=20μS/cm~12S/m
Urel = 0. 07%~0.2% (k=2)
计量标准爱具
标准交流电阻
比较测量
测量范围：R=10Q~20MQ
Urel ≤ 0. 1% (k=2)
电导率国家二级标准物质
测量范围：x=80μS/cm~12S/m
Urel=0.25%~0.6% (k=2)
直接测量
直接测量
直接测量
工作计量囍其
电导率仪
电导率仪
测量范围：x=0.05μS/cm~35S/m
测量范围：k=0.05μS/cm~35S/m
MPEV:0.4% FS ~4.5% ES
MPEV:0.2%FS~4.5%FS
注：计量器具可能会有新的产品或不同的名称，在检定系统表中不可能全部列出。对未列入检定系统
表的工作计量器具，必要时可根据其被测量、测量范围和工作原理，参考相应检定系统表中列出的工作计量器具的测量范围和工作原理，确定适合的量值传递途径。
3
