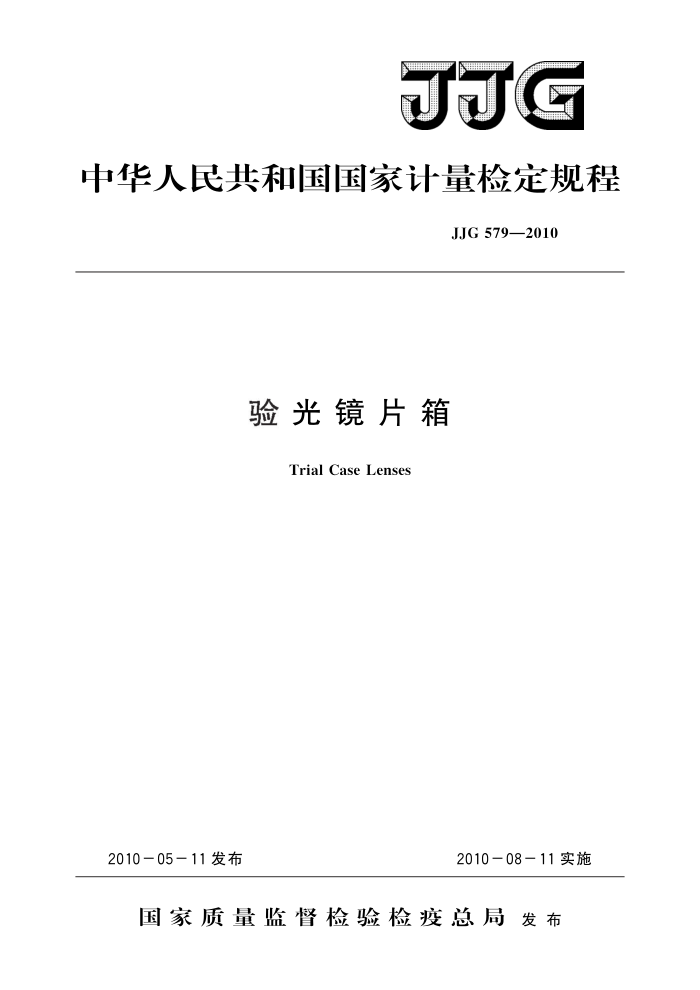

JJG
中华人民共和国国家计量检定规程
JJG 579—2010
验光镜片箱
Trial Case Lenses
2010-05-11发布
2010－08－11实施
国家质量监督检验检疫总局发布 JJG 579—2010
验光镜片箱检定规程
JJG 579—2010 代替JJG579—1998
Verification Regulation
of Trial Case Lenses
本检定规程经国家质量监督检验检疫总局于2010年5月11日批准，
并自2010年8月11日起施行。
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：杭州市质量技术监督检测院
连云港天诺光学仪器有限公司
本规程委托全国光学计量技术委员会负责解释 JJG 579—2010
本规程主要起草人：
刘文丽（中国计量科学研究院）杨 磊（中国计量科学研究院）郑茹（杭州市质量技术监督检测院宁立新 （连云港天诺光学仪器有限公司） JJG579—2010
目
录
1 范围 2 引用文献·
(1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (7) (7) (7) (7) (7) (8) (8) (9) (11) (13) (14)
术语· 4 概述.. 4.12 分类· 4.2用途 4.3参考波长 5计量性能要求 5.1 错片.. 5.2顶焦度允差： 5.3光学中心位移允差 5. 4 柱镜验光镜片轴位允差 5. 5 棱镜验光镜片基线允差 61 通用技术要求 6. 1 整箱配置要求· 6.2 外观··. 6.3验光镜片标志·· 7计量器具控制.. 7. 1 检定设备·· 7. 2 检定条件· 7. 3 检定项目…· 7. 4 检定方法· 7. 5 检定结果的处理·· 7.6检定周期附录A辅助验光镜片附录 B 验光镜片箱原始记录格式附录C 验光镜片箱检定证书内页格式附录D验光镜片测量结果的不确定度评定实例
3
.. JJG 579—2010
验光镜片箱检定规程
1范围
本规程适用于各类全孔径和缩小孔径验光镜片箱的首次检定、后续检定和使用中检验。 2引用文献
ISO9801：1997《眼科仪器验光镜片》（Ophthalmicinstruments一Trialcaselenses） GB17342一2009《眼科仪器验光镜片》 JJG580一2005《焦度计检定规程》 JJF1002一1998《国家计量检定规程编写规则》 JJF1059—1999《测量不确定度评定与表示》 JJF1001一1998《通用计量术语及定义》 使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语
下列术语和定义适用于本规程。
3.1顶焦度
以米（m）为单位测得的镜片近轴顶焦距的倒数。一个镜片含两个顶焦度。 3.2后顶焦度
以米为单位测得的镜片近轴后顶焦距的倒数。如图1所示，镜片后顶点到近轴后焦点的距离称为近轴后顶焦距，以符号表示，它的倒数称为后顶焦度，即1/。后顶焦度的单位是米的倒数（m-1），单位名称为屈光度。
注：一个镜片含有前、后两个顶焦度。如不做特别说明，镜片的顶焦度均指其后顶焦度。
3.3棱镜度
光线通过镜片上的规定点（通常是镜片中心）后所产生偏离的度量。见图2，棱镜度的单位是厘米每米（cm/m），单位名称为棱镜屈光度。
前表面
后表面
F'
HH
F
-f
图1镜片后顶焦距示意图
F一物方焦点；F"一像方焦点：H一物方主点；H一像方主点； F一物方焦距；厂一像方焦距；1一前顶焦距；一后顶焦距
1 JJG579—2010
图2棱镜度示意图
3.4全孔径验光镜片
全孔径验光镜片为带有约1mm壁厚的保护框，具有最大极限通光孔径的镜片。 3.5缩小孔径验光镜片
这种验光镜片是指其通光孔径明显小于镜框外径，厚度明显减薄的镜片。 3.6叠加使用的验光镜片链
球镜片、柱镜片或球一柱联合的验光镜片链。在其最后一面所测得的后顶焦度等于放在镜架中的所有验光镜片在子午线上的标称值的联合 3.7球镜验光镜片
使近轴的平行光束会聚于一个点的验光镜片。
3.8柱镜验光镜片
使近轴的平行光束会聚于两条分离的、相互正交的焦线上，含有两个主顶焦度的验光镜片。
柱镜验光镜片其中一主子午面的顶焦度为零。柱镜度是指其顶焦度不为零的那一个主子午面的顶焦度。 4概述 4.1分类
验光镜片，即是镶嵌在框中用于测定人眼屈光不正所用的镜片。在实际应用中，各类验光镜片的组合称为验光镜片箱。验光镜片箱是医院眼科、眼镜商店等用来检查人眼的屈光状态和斜视、弱视及眼其他视觉功能的一种眼科计量器具。
验光镜片箱主要由正、负球镜验光镜片，正、负柱镜验光镜片，棱镜验光镜片，辅助验光镜片等组成。 4.2用途 4.2.1球镜验光镜片
由正、负球镜验光镜片组成。正球镜验光镜片用于人眼远视和老花的检查；负球镜验光镜片用于人眼近视的检查。 4.2.2柱镜验光镜片
由正、负柱镜验光镜片组成。正柱镜验光镜片用于人眼远视和老花散光的检查：负柱镜验光镜片用于人眼近视散光的检查 4.2.3棱镜验光镜片
用于人眼斜视和隐斜视的检查。
2 JJG579—2010
4.3参考波长
各类验光镜片的顶焦度计算均与波长有关。本规程规定采用波长为绿色汞线：入。= 546.07nm 5 计量性能要求 5.1错片
以下情况视为错片，如果验光镜片箱中出现一片及一片以上错片，则视为整箱不合格。 5.1.1 球镜验光镜片、柱镜验光镜片、棱镜验光镜片三者之间互相装配错误 5.1.2球镜验光镜片、柱镜验光镜片中正、负镜片之间装配错误。 5.1.3各类验光镜片断挡、缺片。 5.1.4球镜验光镜片球镜度、柱镜验光镜片柱镜度、棱镜验光镜片棱镜度的计量性能指标超过各自相应允差的2倍。 5.2顶焦度允差 5.2.1 球镜验光镜片的顶焦度允差应符合表1的规定。
表1球镜验光镜片的顶焦度允差
m=1
允差（MPE)
顶焦度标称值（绝对值）
球镜度 ±0.03 ±0.06 ±0.09 ±0.12
柱镜度 ±0.03 ±0.03 ±0.03 ±0.05
0.12 (0.12,6.00) (6.00，12.00) (12.00,0)
5.2.2柱镜验光镜片的柱镜顶焦度允差应符合表2的规定，其球镜度允差一律不得超过士0.06m-1，其固有棱镜度不得大于0.12cm/m
表2柱镜验光镜片的柱镜顶焦度允差
m=1
柱镜度标称值（绝对值）
允差（MPE)
0.12 (0.12，1.00) (1.00，4.00] (4.00,6.00
±0.03 ±0.06 ±0.09 ±0.12 ±0.18
(6.00,00)
5.2.3 棱镜验光镜片的棱镜度允差应符合表3的规定。
3 JJG579—2010
表3 棱镜验光镜片的棱镜度允差
允差（MPE) 球镜度/m-1
棱镜度标称值 / (cm/m)
棱镜度/（cm/m）
柱镜度/m-1 ±0.05 ±0.05 ±0.05
(0,3] (3,6］ (6,8)
±0.10 ±0.12 ±0.25
±0.05 ±0.05 ±0.05
5. 3 光学中心位移允差
球镜验光镜片、柱镜验光镜片的光学中心位移由镜圈几何中心处的棱镜度表示，其光学中心位移允差应符合表4的规定
表4光学中心位移允差
顶焦度标称值/m-1
棱镜度允差（MPE）
（绝对值） [0.12,1.00] (1.00,4.00] (4.00,7.00] (7.00,10.00] (10.00,12.00] (12.00,)
/ (cm/m) ±0.12 ±0.25 ±0.35 ±0.50 ±0.60 ±0.80
5.4 柱镜验光镜片轴位允差
柱镜验光镜片轴位线规定为0°～180°方向，其与镜片直径两端的轴位标记之间的偏差用角度值表示，其值应符合表5的规定。
表5柱镜验光镜片轴位允差
顶焦度标称值/m-1
轴位允差（MPE）
（绝对值） [0.12，0.50] (0.50,0)
±3° ±2°
5.5 棱镜验光镜片基线允差
棱镜验光镜片基底的轴向定位由棱镜基线表示，其与镜片两端的基线标记之间的偏差应符合表6的规定
表6 棱镜验光镜片基线允差
棱镜度标称值 / (cm/m) (0,0.50] (0.5,1.0］
基线允差（MPE）
±5° ±4°
4
