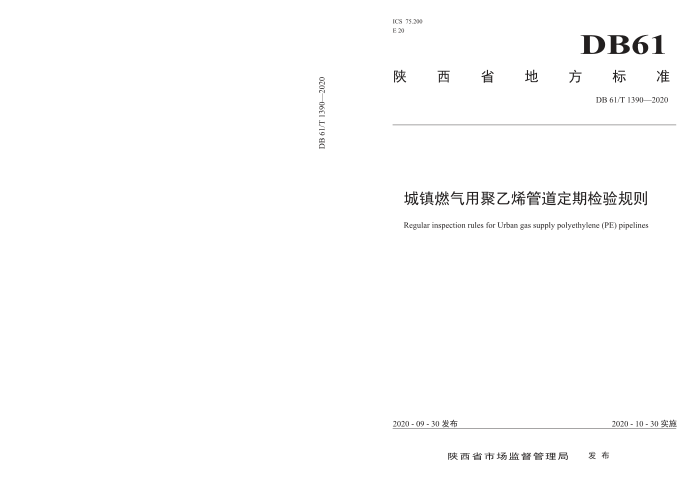

ICS 75.200 E 20
DB61
陕 西 省地 方标准
9
DB 61/T 1390—2020
城镇燃气用聚乙烯管道定期检验规则 Regular inspection rules for Urban gas supply polyethylene (PE) pipelines
2020-09-30 发布
2020-10-30实施
陕西省市场监督管理局 发布 DB61/T1390—2020
目 次
前 言 1 范围.
1
规范性引用文件， 3术语和定义. 4 检验类别 5基本要求 5.1 总则.... 5.2 全面检验.. 5.3 年度检查 6全面检验流程
2
全面检验内容及要求 7.1 检验计划. 7.2 检验准备... 7.3 资料核查.. 7.4 现场巡检 7.5 数据识别与分析. 7.6 管道危害源评估 7.7 开挖检验. 7.8 数据整理 7.9 合于使用评价.. 7.10 管道风险等级划分， 7.11 风险减缓措施制定. 7.12 检验结论和检验周期. 8年度检查内容及要求
4
.
-
...6
.6 DB61/T1390—2020
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由陕西省特种设备检验检测研究院提出。 本标准由陕西省市场监督管理局归口。 本标准起草单位：陕西省特种设备检验检测研究院、中国石油集团石油管工程技术研究院、陕西省
石化压力容器检验站、商洛市天然气有限公司、陕西省城市燃气热力协会、西安秦华燃气集团有限公司、 陕西城市燃气产业发展有限公司。
本标准主要起草人：王瑜、张晓明、马卫锋、章建成、刘峰育、王泉生、王珂、翟利军、李商山、 党祥祥、党文静、郭依帛、侯永志、韩毅、强晔。
本标准由陕西省特种设备检验检测研究院负责解释。 本标准首次发布。 联系信息如下：单位：陕西省特种设备检验检测研究院电话：029—82214606 地址：西安市咸宁西路30号邮编：710048
II DB61/T1390—2020
城镇燃气用聚乙烯管道定期检验规则
1范围
本标准规定了城镇燃气用聚乙烯管道定期检验的术语和定义、检验类别、基本要求、全面检验流程、 全面检验内容及要求、年度检查内容及要求。
本标准适用于工作温度在-20℃～40℃，工作压力不大于0.8MPa，公称外径不大于630mm的城镇
燃气用聚乙烯管道的定期检验。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15558（所有部分）燃气用理地聚乙烯（PE）管道系统 CJJ63聚乙烯燃气管道工程技术标准 TSGD7004压力管道定期检验规则-公用管道 DB61/T1389城镇燃气用聚乙烯管道风险评价技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
燃气用聚乙烯管道 polyethylene(PE)gaspipeline 由燃气用埋地聚乙烯管材、管件、阀门及附件组成的在用管道系统，以下简称“管道”。
3. 2
全面检验 totalinspection 按一定的检验周期，依照相关法律、法规、安全技术规范和技术标准的要求对在用管道进行的检
验。 3. 3
年度检查annualinspection 在管道运行过程中的常规性检查。
检验类别
4
4.1管道定期检验分为全面检验和年度检查
1 DB61/T13902020
4.2全面检验是通过资料核查、现场巡检和开挖检验，识别并验证已经发生、正在发生或可能发生的危害源，必要时进行合于使用评价，并且结合管道风险等级提出风险减缓措施的过程。 4.3年度检查主要检查上次全面检验中识别的风险源的变化情况，根据风险源的变化情况修订风险减缓措施，并检查风险减缓措施的落实情况。
5 基本要求
5.1总则 5.1.1使用单位应对其提供资料的准确性和真实性负责，对检验中发现的缺陷和问题，提出处理或者整改措施并且负责落实，及时将处理或者整改情况书面反馈给检验机构。 5.1.2检验过程中检验人员应当严格遵守管道使用单位的安全管理规定。 5.2全面检验 5.2.1从事全面检验的机构和人员资质应符合TSGD7004的要求。 5.2.2新建管道的首次全面检验应在管道投用后6年内进行，首次全面检验之后的全面检验周期按照本标准7.12.3条确定。 5.3年度检查 5.3.1从事年度检查的机构和人员资质应符合TSGD7004的要求 5.3.2 进行全面检验的年度可以不进行年度检查。
全面检验流程
6
管道全面检验流程如图1所示。
2
