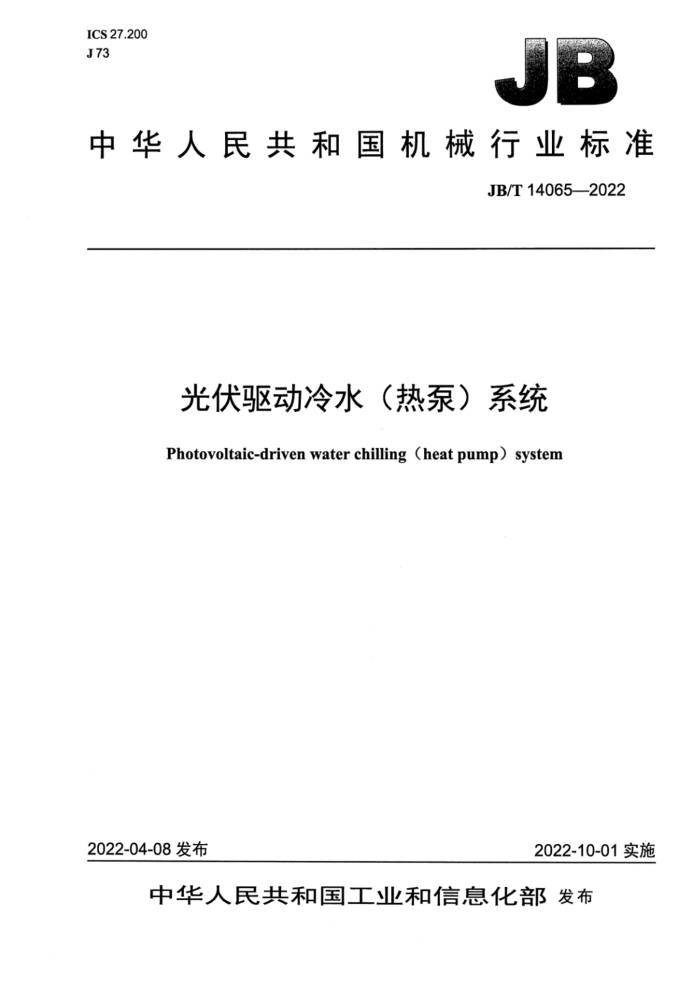

中华人民共和国机械行业标准
JB/T14065—2022
光伏驱动冷水（热泵）系统
Photovoltaic-driven water chilling （heat pump) system
2022-04-08发布
2022-10-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4工作条件.. 5技术要求.
III
5.1基本功能要求. 5.2 安全要求. 5.3 性能要求. 5.4 保护要求 5.5 配比推荐要求 6试验方法 6.1 基本功能试验。 6.2 安全试验. 6.3 性能试验. 6.4 保护试验 7检验规则 7.1 出厂检验 7.2 抽样检验. 7.3 型式检验 8标志、包装、运输和贮存. 8.1标志. 8.2 包装.. 8.3 运输和贮存附录A（资料性附录）太阳能利用率、太阳能保证率及其评价方法. A.1 范围 A.2 术语和定义 A.3 太阳能保证率评价系数及计算方法
10 10 12
16 16 17
17 18 18 19 19 19
图1光伏冷水系统图2光伏冷水系统框图（方案一）图3光伏冷水系统框图（方案二）图4光伏冷水系统框图（方案三）图5防孤岛效应保护试验平台. 图6瞬时过电压测试示意图
11
-
12 2 表3纯用电和混合供电工作模式时谐波电流畸变限值表4瞬态电压限值.. 表5异常电压的响应时间. 表6电网频率的响应. 表7对突变电流的响应时间. 表8电气强度试验电压. 表9防孤岛效应保护试验条件. 表10试验条件A下的负载不匹配状况. 表11试验条件B和试验条件C下的负载不匹配状况.. 表12检验项目.. 表A.1 光伏冷水系统工作模式权重范例
.8 2
*10 . 13
..13 14 .16. .20
-
a0000000000 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口本标准起草单位：珠海格力电器股份有限公司、合肥通用机械研究院有限公司、合肥通用环境控制
技术有限责任公司。
本标准主要起草人：刘华、陈进、范凌云、李志亮、曹晨、钱雪峰、张缓缓。 本标准为首次发布。 光伏驱动冷水（热泵）系统
1范围
本标准规定了光伏驱动冷水（热泵）系统的术语和定义、工作条件、技术要求、试验方法、
检验规则以及标志、包装、运输和贮存。
本标准适用于采用光伏驱动的冷水（热泵）系统（以下简称光伏冷水系统）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB2894—2008安全标志及其使用导则 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T6388运输包装收发货标志 GB/T12325 电能质量供电电压偏差 GB/T13306 标牌 GB/T14549-1993 电能质量 公用电网谐波 GB/T15543—2008 电能质量三相电压不平衡 GB/T15945—2008 电能质量电力系统频率偏差 GB/T18430.1 蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷
水（热泵）机组
GB/T18430.2蒸气压缩循环冷水（热泵）机组第2部分：户用及类似用途的冷水（热泵）机组
GB25131蒸气压缩循环冷水（热泵）机组安全要求 NB/T32004一2018光伏并网逆变器技术规范 IEC62109-1光伏发电系统用电力转换设备的安全，第1部分：通用要求（Safetyofpower
converters for use in photovoltaic power systems--Part 1: General requirements )
3术语和定义
NB/T32004一2018界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了NB/T32004一2018中的一些术语和定义。 3.1
光伏驱动photovoltaic-driven 3.2
发用电一体化管理系统 integrated management system for power generation and consumption
将光伏发电系统所发电能、制冷空调系统所用电能以及向电网系统所取电能或所送电能进行一体化智能管理的系统。
注：当光伏发电系统所发电能不足以提供制冷空调系统所用电能时，发用电一体化管理系统将自动向电网获
取不足部分的电能：当光伏发电系统所发电能大于制冷空调系统所用电能时，将自动向电网传送富余部分的电能。
3.3
光伏驱动冷水（热泵）系统photovoltaic-drivenwaterchilling（heatpump）system 采用光伏驱动的冷水（热泵）系统，主要包括光伏发电系统、制冷空调系统、发用电一体化
管理系统三个组成部分，并可配置储能系统。
系统功能框图如图1所示，其中PV表示光伏阵列。 注1：该系统能够在3.7定义的五种工作模式下运行。 注2：三个组成部分以下分别简称“发电系统”“空调系统”和“管理系统”
用电发电
发用电一体化管理系统
MPPT
PV
电网
冷水(热泵）机组
光伏驱动冷水(热
泵)系统
图1光伏冷水系统
3.4
最大功率点跟踪 maximum power point tracking, MPPT 对因光伏方阵表面温度变化和太阳辐照度变化而产生的输出电压与电流的变化进行跟踪控
制，使方阵一直保持在最大输出工作状态，以获得最大的功率输出的自动调整行为。
［NB/T32004—2018，定义3.9]
3.5
最大功率点跟踪效率maximumpowerpointtrackingefficiency MPPT 在规定的测试周期TM时间内，被测逆变器获得的直流电能与理论上光伏方阵模拟器（或光
伏电池阵列）在该段时间内工作在最大功率点提供的电能的比值，按公式（1）计算。
J Tm Pc (t)dt
0
(1)
MPPT T EM PMPPT (t)dt
式中： Ppc(t) 逆变器在直流端口输入功率的瞬时值： 3.6
动态切换dynamic switchover 功率阶跃powerstep 光伏冷水系统负载从光伏供电切换到市电供电运行状态或从市电供电切换到光伏供电运行
状态。 3.7
工作模式operatingmode 光伏冷水系统按规定条件进行工作的方式。
3.7.1
纯用电工作模式purepower-consumingoperatingmode 发电系统不发电，负载向电网取电的工作模式。
3.7.2
纯发电工作模式purepower-generatingoperatingmode 发电系统发电，负载不工作，光伏发电全部用于向电网送电的工作模式。
3.7.3
自发自用工作模式generationandconsumptionbyitselfoperatingmode 发电系统发电，光伏发电功率等于负载用电功率的工作模式。
3.7.4
余电井网工作模式remaining-power-to-gridoperatingmode 发电系统发电，光伏发电功率大于负载用电功率，一部分满足负载运行，剩余部分向电网送
电的工作模式。 3.7.5
混合供电工作模式mixed power supplyoperatingmode 发电系统发电，光伏发电功率小于负载用电功率，光伏所发电能不足以驱动负载工作，需要
从电网获取部分电能的工作模式。 3.8
不平衡度unbalancefactor 三相电力系统中三相不平衡的程度。用电压、电流负序基波分量或零序基波分量的均方根值
的百分比表示。电压、电流的负序不平衡度和零序不平衡度分别用8U2、8us和812、8lo表示。
电压的负序不平衡度和零序不平衡度分别按公式（2）和公式（3）计算。
U2 ×100%°
Buz" U
(2)
Uα×100% SUo U,
(3)
式中： U2—一三相电压负序分量的均方根值，单位为伏（V）; Ui一一三相电压正序分量的均方根值，单位为伏（V); Uo 一三相电压零序分量的均方根值，单位为伏（V）。 将式中的Ui、U2、Uo分别换为Ii、I2、Io，则为相应的电流不平衡度的表达式。 ［NB/T32004—2018，定义3.36] 3.9
光伏冷水系统评价系数photovoltaic water chilling system evaluate coefficient SSEF 在光伏发电提供75%的光伏冷水系统额定功率、系统所需的其余功率由电网提供的条件
下，光伏发电功率与系统总输入功率的比值，系统总输入功率为光伏发电功率与电网提供净功率之和：是一种评估不同光伏驱动空调系统的综合评价指标。
4工作条件
光伏冷水系统在下述工作条件下应能正常工作：
说明书规定的环境温度、湿度和大气压力；交流输出端口20kV及以下三相电压的允许偏差为额定电压的土7%，220V单相电压的允许偏差为额定电压的-10%～+7%，其他情况电网电压充允许偏差应符合GB/T12325 的规定；三相电压不平衡度不超过GB/T15543一2008中第4章规定的数值：公用电网的频率不超过GB/T15945-2008中第4章规定的数值；公用电网谐波电压不超过GB/T14549一1993中第4章规定的数值。
5技术要求
5.1基本功能要求 5.1.1自动开/关机
光伏冷水系统应能根据直流侧电压输入情况，或故障及故障恢复后等情形，实现对应的自动开、关机操作。 5.1.2软启动
光伏冷水系统启动运行时，要求光伏输出功率从启动至最大值的变化率可根据电网的具体情况进行设定，且最大不超过50kW/s，或者系统输出电流在从启动至最大值的过程中不超过规定最大值的110%。 5.2安全要求 5.2.1发电系统安全要求
发电系统的安全要求应符合IEC62109-1和NB/T32004的规定。 5.2.2空调系统安全要求 5.2.2.1一般要求
空调系统的一般性安全要求应符合GB25131的规定。 5.2.2.2电气强度
空调系统应该有足够的电气强度，试验期间不应出现击穿或闪络。
