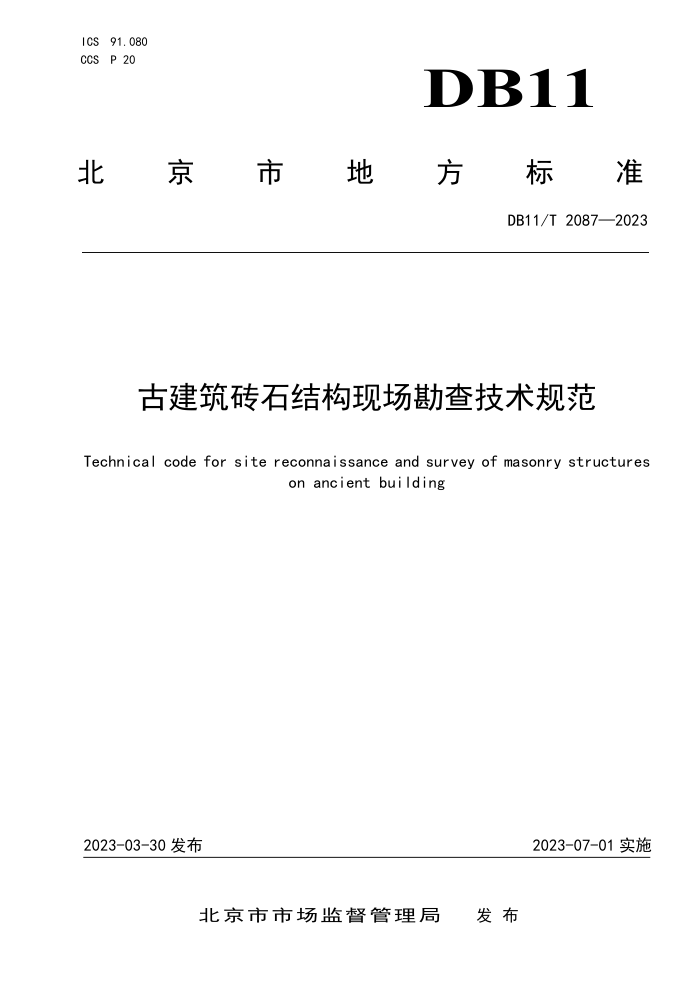

ICS91.080 CCS P 20
DB11
北京國市地方國标國准
DB11/T2087—2023
古建筑砖石结构现场勘查技术规范
Technical code for site reconnaissance and survey of masonry structures
on ancient building
2023-07-01实施
2023-03-30发布
北京市市场监督管理局 发布 DB11/T2087—2023
目 次
前 1范围 2规范性引用文件 3术语和定义. 4基本要求. 5勘查工作程序 6现状测绘和影像记录. 6.1现状测绘和影像记录的内容及要求
TT
言
6.2现状测绘和影像记录的方法， 7结构勘查. 7.1场地、地基、基础（台基）勘查， 7.2主体结构勘查、 7.3围护系统勘查. 7.4重点保护部位勘查， 7.5结构性能检验. 8病害勘查.
h
8.1损伤勘查. 8.2结构变形勘查. 8.3生物病害勘查. 9材料检测 10分析与评价， 11专项勘查报告，
10
10
11
11 13 15 17 19 21
附录 A （资料性） 超声法检测古建砖抗压强度、内部缺陷附录 B （资料性） 回弹法检测古建砖抗压强度附录 C （资料性） 微钻法检测古建砖强度和缺陷附录 D （资料性） 贯入法检测灰浆强度参考文献 DB11/T2087—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由北京市文物局提出并归口。 本文件由北京市文物局组织实施。 本文件负责起草单位：中冶建筑研究总院有限公司、北京市考古研究院（北京市文化遗产研究院）、
北京工业大学、北京市文物建筑保护设计所、中国建筑科学研究院有限公司、中国文化遗产研究院、北京市勘察设计研究院有限公司、建设综合勘察研究设计院有限公司、中国建材检验认证集团股份有限公司、华北理工大学、北京市建设工程质量第二检测所有限公司、中冶检测认证有限公司。
本文件主要起草人：张文革、王乃海、张涛（考古研究院）、吴婧姝、胡程鹤、吕俊江、郭小东、 刘立渠、张涛（中冶）、居敬泽、周勇、姜玲、宋晓胜、吴文军、彭涛、王昂、黎冬青、张胜、李莎、 刘崇焱、宋燕、矫伟刚、刘青松、唐秀君、蒋玉川、王阳、杨利刚、盛志战。
II DB11/T2087—2023
古建筑砖石结构现场勘查技术规范
1范围
本文件规定了古建筑砖石结构现场勘查的基本要求、勘查工作程序、现状测绘和影像记录、结
构勘查、病害勘查、材料检测、分析与评价、专项勘查报告等内容
本文件适用于北京市行政区域内下列古建筑砖石结构的现场勘查： a）核定公布为文物保护单位的古建筑砖石结构； b）尚未核定公布为文物保护单位，但被登记为不可移动文物的古建筑砖石结构其他类型不可移动文物的砖石结构及具有保护价值的建筑物、构筑物的砖石结构等可参照使用。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T12979近景摄影测量规范 GB/T30688馆藏砖石文物病害与图示 GB/T50026工程测量标准 GB/T50315砌体工程现场检测技术标准 CH/T6005古建筑测绘规范 DB11/T1190.2古建筑结构安全性鉴定技术规范第2部分：石质构件 DB11/T1597文物建筑勘察设计文件编制规范 DB11/T1796文物建筑三维信息采集技术规程
：术语和定义
3
下列术语和定义适用于本文件。
3.1
砖石结构 masonrystructure 砖石采用灰浆、泥浆等砌筑或于垒而成的体系，包括主体结构、围护系统以及重点保护部位等，［来源：GB/T39056-2020，3.1.16改写
3. 2
主体结构 majorstructure 基于地基与基础之上的砖石承重骨架，承担和传递上部荷载，维持上部结构整体性、稳定性和
安全性的体系。
[来源：GB/T39056-2020，3.1.15]
1 DB11/T 2087—2023
3. 3
围护系统buildingenvelopesystem 由屋面、墙体、门窗装修等组成的，满足古建筑防水、保温、隔声等建筑功能的体系［来源：GB/T39056-2020，3.1.11]
3.4
重点保护部位keyprotectionarea 古建筑中突出体现该建筑的历史、艺术、科学以及社会和文化价值的部位，含建筑立面、结构
体系、平面布局、重要事件和重要人物遗留的痕迹、独特的传统工艺技术以及有特色的内部装饰等部位。
[来源：WW/T0048-2014，3.5]
3.5
勘查reconnaissance and survey 对古建筑场地地质、环境、结构体系、保护现状和主要病害等进行调查、检查、测绘、检测、
监测等工作，编制成果文件，为后期保护工程的设计与实施提供技术资料的活动。
［来源：GB/T39056-2020，3.1.7改写]
3. 6
病害disease 在长期使用、保存过程中，由于自然、人类活动等因素导致的古建筑在材料、结构构造、外貌
形态上发生的一系列损伤、变形、生物病害等现象。 3.7
裂隙crack 石材原生的构造或层理，自然风化导致的沿砖石材质纹理发育的浅表开裂以及外力作用导致的
砖石结构开裂现象。
4基本要求
4.1勘查工作应符合最小干预的工作原则，优先采用原位测试、无损探测技术，必要时进行微损探测技术、取样试验等综合探查方式， 4.2勘查应根据国家文物保护基本法规及相关标准，获取古建筑现状及环境资料，并进行现状测绘、 检查、检测、实验、监测、分析评价等工作。 4.3勘查工作应在初步调研文物病害主要成因的基础上进行，病害主要成因与地基基础有关联时，应同时进行地基基础勘查和主体结构勘查，其他情况下可只进行主体结构勘查。设计、施工期间若发现与之前分析结论不一致的问题和现象时，应进行有针对性的补充勘查。 4.4勘查除应遵守本文件外，尚应符合现行国家和北京市有关标准、规范的规定。
5勘查工作程序
