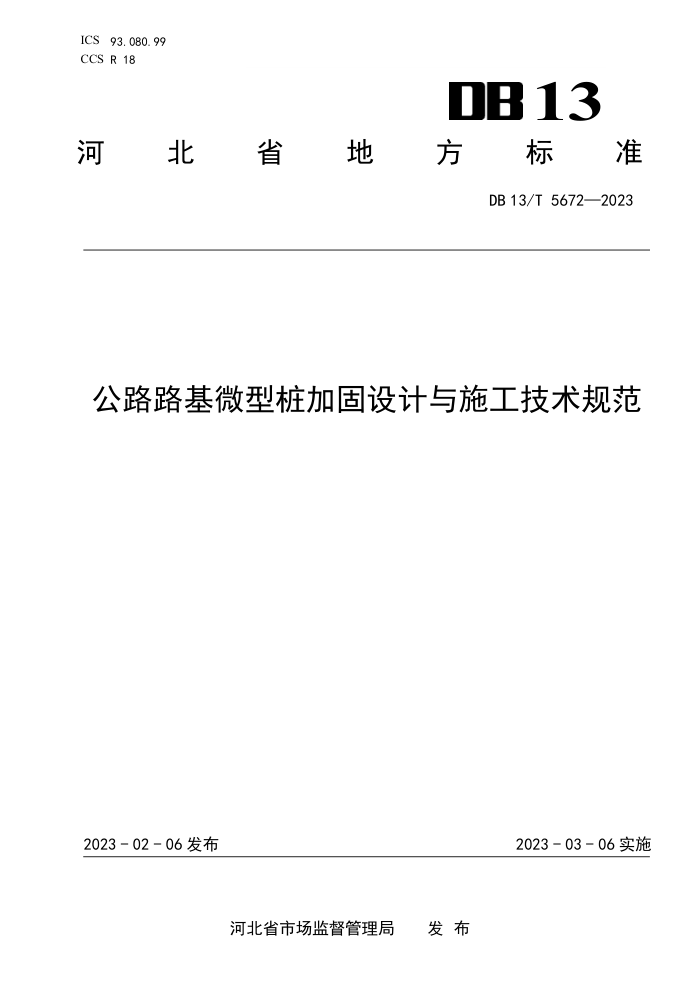

ICS93.080.99 CCS R 18
DB13
河北省地 電方标准
DB13/T5672—2023
公路路基微型桩加固设计与施工技术规范
2023-02-06发布
2023-03-06实施
河北省市场监督管理局 发布 DB13/T5672—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河北省交通运输厅提出。 本文件起草单位：河北交通投资集团承秦高速公路承德段有限公司、河北交规院瑞志交通技术
咨询有限公司、河北鸿森公路工程技术有限公司。
本文件主要起草人：金岗、张福军、付利民、史志攀、李建树、孔祥一、胡艳民、邢磊、刘广军、刘蔚、李强、金子鉴、朱江霞、温亮辉、王佳伟、贺钊、韩旭、易善斌。
I DB13/T5672—2023
公路路基微型桩加固设计与施工技术规范
1范围
本文件规定了公路路基微型桩加固技术的术语和定义、总体要求、材料、微型桩设计、施工、 质量检查与验收。
本文件适用于除填石路基外，各等级公路路基沉降及其引起的侧向滑移病害的微型桩加固。城市道路路基加固可参照执行。
2 ：规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T13793直缝电焊钢管 JGJ52 普通混凝土用砂、石质量及检验方法标准 JGJ63 混凝土用水标准 JTG D30 公路路基设计规范 JTG/TD31-02 公路软土地基路堤设计与施工技术细则 JTG 3363 公路桥涵地基与基础设计规范 JTG5142 公路沥青路面养护技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
微型桩micropile 桩径不大于300mm，长细比大于30，采用机械成孔，孔内设置注浆钢花管，周边填充水泥碎石混
合料，通过压力注浆工艺成形的桩。
4总体要求
微型桩设计前，应对拟施工的现场进行调查和勘探，并进行承载力和稳定性计算。微型桩施工完成后，应进行沉降观测。 5材料 5.1宜选用普通硅酸盐水泥、矿渣硅酸盐水泥，应符合GB175的规定。 5.2碎石集料应符合JGJ52的规定。 5.3注浆用管宜选用Q235焊接钢管，应符合GB/T13793的规定， 5.4水泥浆用水应符合JGJ63的规定。 6微型桩设计 6.1一般要求 6.1.1设计前应收集公路路基勘察设计、竣工图、沉降观测和养护等方面的资料，进行现场调查和勘探试验 6.1.2微型桩直径宜为130mm～250mm，宜采用垂直桩型、梅花形布孔。微型桩的长度和间距，应根
1
