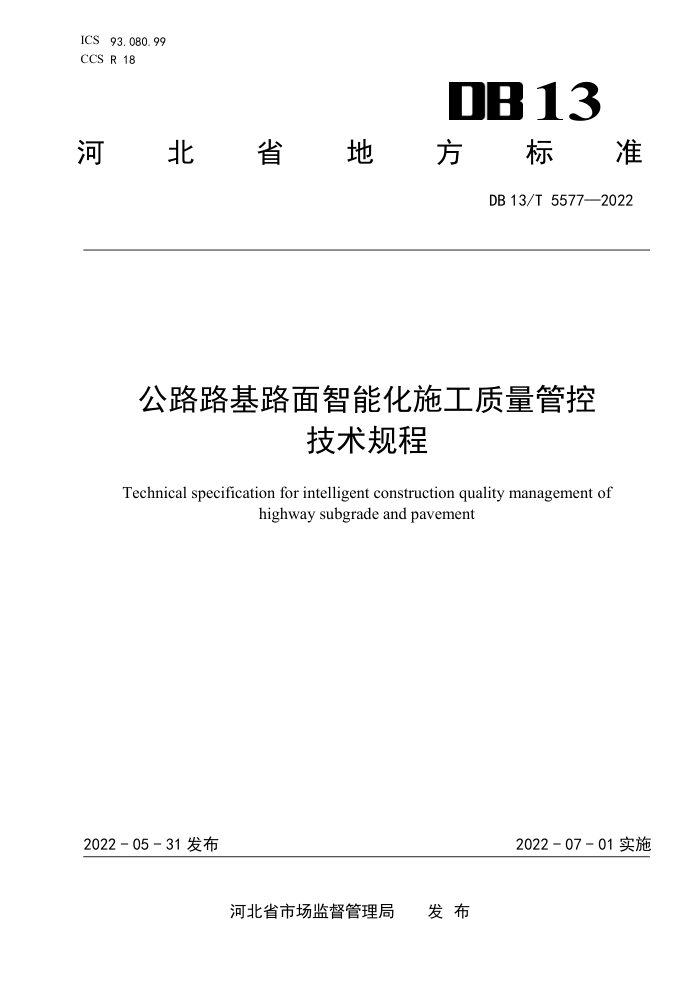

ICS 93.080.99 CCS R 18
DB13
河北省地 電方标准
DB 13/T 5577—2022
公路路基路面智能化施工质量管控
技术规程
Technical specification for intelligent construction quality management of
highway subgrade and pavement
2022-05-31发布
2022-07-01实施
发布
河北省市场监督管理局 DB13/T5577—2022
目次
前言
II
范围规范性引用文件
1
2
3 术语和定义 4 路基路面材料参数采集 5 智能化施工质量管控设备 6 施工工艺 7 质量控制与评价附录A（规范性） 材料参数采集表，附录B（规范性） 质量报告，
.2
2 ... 5
5
6
. 11 DB 13/T 5577—2022
前 創言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河北省交通运输厅提出并归口。 本文件起草单位：河北交通投资集团有限公司、河北雄安荣乌高速公路有限公司、河北工业大
学、 湖南路桥建设集团有限责任公司、贵州桥梁建设集团有限责任公司
本文件主要起草人：杨祥、马国伟、赵文忠、王雪菲、孔余江、杨阳、靳进钊、赵静波、邸洪江、 谭勇、周仁松、李家乐、申大为、王庆远、刘东海。
II DB13/T5577—2022
公路路基路面智能化施工质量管控
技术规程
1范围
本文件规定了公路路基路面智能化施工管控技术的术语和定义、材料参数采集、智能化施工质量管控设备、施工工艺、质量控制与评价。
本文件适用于公路路基和路面智能化施工。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用
文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG3430公路土工试验规程 JTG3450公路路基路面现场测试规程 JTG/T3610公路路基施工技术规范 JTGE20公路工程沥青及沥青混合料试验规程 JTGE51公路工程无机结合料稳定材料试验规程 JTGF40公路沥青路面施工技术规范
3术语和定义
JTG3450、JTG/T3610、JTGE51、JTGF40界定的以及下列术语和定义适用于本文件。
3. 1
智能化施工intelligentconstruction 采用质量管控设备和系统，实现施工过程数据的实时采集、传输和处理，具有施工质量实时监
测、评估及可视化功能的施工。 3.2
智能运输 intelligent transportation 运输车辆装有GNSS定位模块、温度传感器、湿度传感器等设备，可实时定位、采集参数
3. 3
智能摊铺intelligentpavement 摊铺机装有GNSS定位模块、温度传感器、加速度传感器、高清摄像头等设备，可实时定位、采
集参数。 3.4
智能压实intelligentcompaction 压路机装有GNSS定位模块、压实度传感器、温度传感器等设备，可实时定位、采集参数及压实
指标。 3.5
智能压实指标intelligentcompactionmeasurementvalue（ICMV）采用智能压实方法，利用压实度传感器采集钢轮振动响应信号，经过频域分析，用于连续压实
质量评价的压实控制指标。 3. 6
智能管控系统intelligentmanagementsystem 具有收集、储存、处理智能化施工过程中的各种参数，实时可视化监控施工质量状态和压实指
标的平台系统。
1
