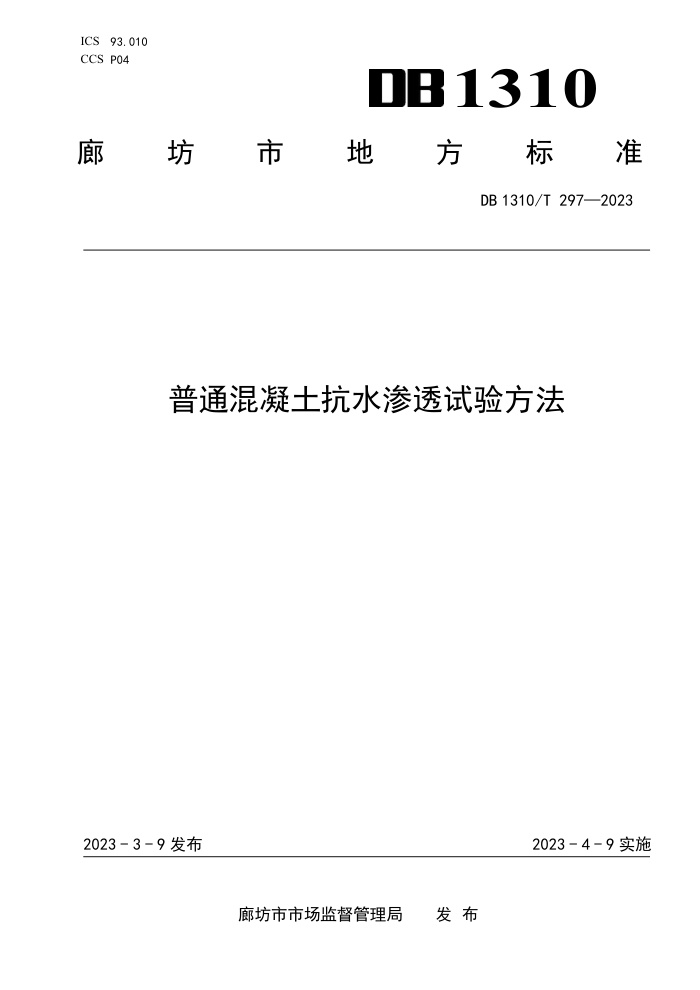

ICS 93.010 CCS P04
B1310
廊坊市地 方标准
DB1310/T297—2023
普通混凝土抗水渗透试验方法
2023-4-9实施
2023-3-9发布
廊坊市市场监督管理局 发布 DB 1310/T 297—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由廊坊市住房和城乡建设局提出。 本文件起草单位：廊坊市阳光建设工程质量检测有限公司、文安县国丰建筑工程质量检测有限公司、
三河市燕鑫建设工程质量检测有限公司、香河大方建设工程质量检测有限公司、廊坊开发区安城建设工程材料检测有限公司、廊坊市泽龙混凝土有限公司、河北博茗检验检测服务有限公司、廊坊市建设工程质量服务中心、中铁河北投资开发建设有限公司。
本文件主要起草人：韩春雷、赵通、杨亮、王大勇、刘岩、康亚南、韩凝、杜德亮、侯建宇、陈帅、 崔艳、王星、李晓辉、李绍山、邢恩旭、孙岩、李同同、王保亮、张超、戴振杰、张雷、高楠、白海建、 李振兴、韩新立、赵海燕、郝银山、关国兴、陈淑秀。
本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 DB1310/T297—2023
普通混凝土抗水渗透试验方法
1范围
本文件规定了普通混凝土抗水渗透试验的术语和定义、基本规定、试验设备、试验方法、混凝土抗渗等级确定和试验结果有疑义的处理等。
本文件适用于采用反力支撑密封法密封试件，通过逐级施加水压力测定以抗渗等级来表示的不大于 P8的混凝土抗水渗透性能。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 50081 混凝土物理力学性能试验方法标准 GB/T50082 2普通混凝土长期性能和耐久性能试验方法标准 GB50208地下防水工程质量验收规范 JGJ52普通混凝土用砂、石质量及检验方法标准 JG/T237混凝土试模 JG/T 244 混凝土试验用搅拌机 JG/T 245 混凝土试验用振动台 JG/T 249 混凝土抗渗仪
3术语和定义
下列术语和定义适用于本文件。
3. 1
普通混凝土干表观密度为2000kg/m3～2800kg/m的水泥混凝土。
3. 2
反力支撑密封法由反力支撑试验装置施加在试件上表面的压力所致的试件迎水面与混凝土抗渗仪渗水盘间的橡胶
密封圈形变而实现对试件密封的方法。
3. 3
规定压力
2 DB1310/T297—2023
混凝土设计抗渗等级规定所对应的水压力。 注：混凝土设计抗渗等级P4、P6和P8的规定压力分别为0.4MPa、0.6MPa和0.8MPa。
4基本规定
4.1一般要求 4.1.1普通混凝土抗水渗透试件制作所采用试模应符合现行行业标准《混凝土试模》JG/T237的有关规定。 4.1.2骨料最大公称粒径应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52的有关规定。 4.1.3试件应为上端直径175mm土1mm、下端直径185mm土1mm、高度为150mm土1mm的混凝土圆台体。 4.2试件制作和养护 4.2.1试件制作和养护应符合现行国家标准《混凝土物理力学性能试验方法标准》GB/T50081的有关规定。抗渗试件的留置数量应符合现行国家标准《地下防水工程质量验收规范》GB50208的有关规定。 4.2.2制作试件时不应采用增水性脱模剂。 4.2.3制作试件时所采用的振动台和搅拌机应分别符合现行行业标准《混凝土试验用振动台》JG/T245 和《混凝土试验用搅拌机》JG/T244的有关规定 4.2.4试件拆模后，应用钢丝刷刷去两端面的水泥浆膜，并应立即将试件送入标准养护室进行养护。 抗水渗透试验的龄期宜为28d。 4.3试验报告 4.3.1试验前宜收集下列信息：
1）委托单位和见证单位名称； 2）工程名称及施工部位； 3）设计抗渗等级及混凝土强度等级； 4）原材料品种、规格和产地以及混凝土配合比； 5）试件制作日期； 6）养护条件； 7）试件尺寸： 8）试验龄期； 9）要说明的其他内容。
4.3.2试验报告应包括下列项目：
1）收样日期； 2）试件尺寸： 3）试验编号； 4）试验日期； 5）仪器设备名称、型号及编号； 6）试验室温度； 7）养护条件及试验龄期； 8）设计抗渗等级； DB1310/T297—2023
9）试验结果； 10）要说明的其他内容。
5试验设备
5.1一般规定 5.1.1混凝土抗渗仪应符合现行行业标准《混凝土抗渗仪》JG/T249的有关规定，并能使水压力按规定稳定地作用在试件上。混凝土抗渗仪施加水压力范围宜为0.1MPa～1.0MPa。 5.1.2钢直尺、高度尺分度值应不大于1mm。 5.1.3 ：计时器分度值应为1min。 5.1.4扭矩扳手量程宜为5N·m～100N·m，最大允许误差不大于全量程的土2%。 5.2反力支撑装置 5.2.1反力支撑装置由套模、三角支架和密封圈等组成。 5.2.2反力支撑装置应符合下列要求：可见（图1反力支撑装置构造示意图）
1）套模上口内部直径宜为180mm土1mm，下口内部直径宜为195mm土1mm，高度宜为160mm土1mm，厚度不宜小于10mm；
2）套模上口处3根反力支撑架应呈120度角交汇，交汇处应设有可旋螺杆，螺杆上端与加力手杆连
接，下端通过万向轴与压盘连接；
3）压盘直径宜为50mm土5mm、厚度宜为12mm土2mm，压盘与试件接触面上应带有多条间距不大于5
mm的双向凹凸沟槽；
4）装置整体刚度应能满足试验要求。
6
5
1
标引序号说明： 1一三角支架； 2一套模； 3一混凝土抗渗试件； 4一密封圈； 5一压盘； 6一锁紧螺母； 7一螺杆； 8一加力手杆。
4
