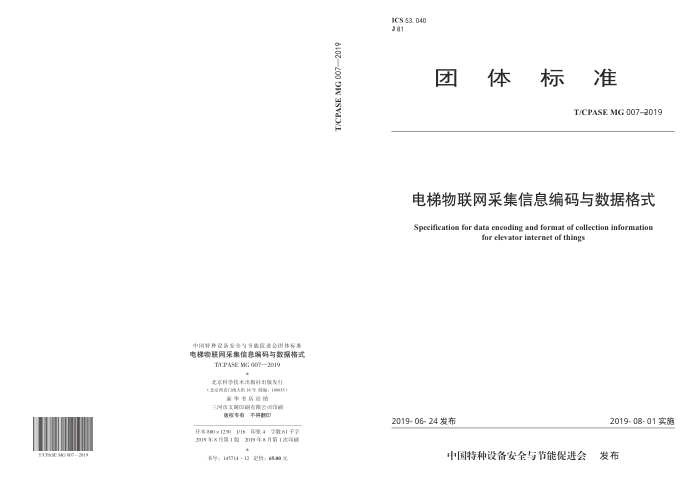

ICS 53. 040 J 81
100
团体 标准
T/CPASE MG 007-2019
电梯物联网采集信息编码与数据格式 Specification for data encoding and format of collection information
for elevator internet of things
中国特种设备安全与节能促违会团体标准电梯物联网采集信息编码与数据格式
T/CPASE MG 007—2019
8
北京科学技术出版社出版发行 (:$/;); 16 号 掌编 100035 )
新华书店经销三河市文闻印酬有限公司印割
版权专有不得翻印
2019-06-24发布
2019-08-01实施
开本 88)× 1230 1/16印激 4 字数 61 于字 2019年8月第1版2019年8月第1次印刷
.
中国特种设备安全与节能促进会 发布
T/CPASE MG (07—3)19
书号：145714 -12定价：65.90元 T/CPASEMG 007—2019
目 次
前言范围·
1
规范性引用文件 3术语和定义· 4电梯状态信息编码 5电梯物联网数据采集设备状态信息编码 6平台与电梯物联网数据采集设备之间的数据帧格式 7企业应用平台与监管平台之间的数据传输附录A（规范性附录） 电梯物联网整体数据架构附录B（规范性附录） 帧属性类型和方法编码表附录C（规范性附录） 平台和电梯物联网数据采集设备终端之间交互控制接口定义· 附录D（规范性附录） 企业应用平台和监管平台之间的API接口定义详情和示例附录E（规范性附录） 故障代码分配表
2
'8
14 -· 20 · 21 ... 24 · 40 52
编制说明
55 T/CPASEMG007—2019
前言
本标准按GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国特种设备安全与节能促进会提出并归口。 本标准起草单位：中国特种设备安全与节能促进会、杭州市特种设备应急处置中心、广州市
电梯安全运行监控中心、南京市特种设备安全监督检验研究院、苏州市电梯应急救援指挥中心、 江苏省特种设备安全监督检验研究院苏州分院、常州市市场监督管理局、成都市特种设备检验院杭州西奥电梯有限公司、上海三菱电梯有限公司、迅达（中国）电梯有限公司、奥的斯机电电梯有限公司、哈尔滨工大正元信息技术有限公司、华夏视清数字技术（北京）有限公司、杭州罗万信息科技有限公司、深圳市汇川技术股份有限公司、中国移动通信有限公司、杭州职业技术学院辽宁华盾安全技术股份有限公司、中特数据服务有限公司、中景恒基云端物联网科技成都有限公司。
本标准主要起草人：王为国、张文、王黎斌、张巍、王会方、陈亮亮、程哲、于凯、王乾、 潘建峰、张红兵、孙兴进、刘远天、黄文博、刘文、王守东、许卫全、孙伟仁、颜永旺、朱涛、 丁武、周宝忠、金新锋、刘殊、王敏。
II T/CPASEMG007—2019
电梯物联网采集信息编码与数据格式
1范围
1.1本标准规定了电梯物联网采集的电梯状态信息编码、电梯物联网数据采集设备状态信息编码、 平台与电梯物联网数据采集设备之间的数据帧格式以及企业应用平台与监管平台之间的数据传输等内容。 1.2本标准适用于曳引驱动乘客电梯、电引驱动载货电梯、液压乘客电梯、液压载货电梯及自动扶梯与自动人行道的电梯物联网数据采集设备应用，其他品种电梯可参照本标准执行。 1.3监管平台宜采用与企业应用平台对接的方式进行数据交互，监管平台与企业应用平台之间的数据交互以及监管平台与电梯物联网数据采集设备之间的数据交互应遵循本标准，企业应用平台与电梯物联网数据采集设备之间的交互也可使用本标准。
规范性引用文件
22
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2260 GB/T 7024 GB/T 7408 GB7588—2003 GB 16899—2011 GB/T18391.1—20091 信息技术元数据注册系统（MDR）第1部分：框架 GB/T19488.1一2004电子政务数据元第1部分：设计和管理规范 GB21240—2007
中华人民共和国行政区划代码电梯、自动扶梯、自动人行道术语数据元和交换格式信息交换日期和时间表示法电梯制造与安装安全规范自动扶梯和自动人行道的制造与安装安全规范
液压电梯制造与安装安全规范
GB/T24476—2017 电梯、自动扶梯和自动人行道物联网的技术规范 3术语和定义
GB/T7024、GB7588—2003、GB16899—2011、GB21240—2007、GB/T19488.1—2004、GB/T
24476一2017及GB/T18391.1一2009界定的以及下列术语和定义适用于本文件 3. 1
电梯物联网elevatorinternetofthings 利用各类通信感知设备，按照约定协议，连接电梯、感知设备和平台，通过其间的数据交互，
实现对电梯智能化定位、监测、分析、识别等业务管理与应用的网络服务系统， 3.2
电梯物联网数据采集设备dataacquisitiondeviceofelevatorinternetofthings 利用物联网感知设备采集电梯实时运行状态、故障等信息，并与平台进行信息交互的装置。
1 T/CPASEMG007—2019 3. 3
企业应用平台enterpriseapplicationplatform 企业用于接收电梯物联网数据采集设备所采集的电梯故障、状态等信息，并对电梯数据信息
进行查询和分析处理及对物联网数据采集设备进行控制和管理的应用平台。 3. 4
监管平台supervisionplatform 以保证公共安全为目的建立的对电梯进行安全监督管理的应用平台，通过企业应用平台接收
物联网数据采集设备所采集的信息，也可直接通过物联网数据采集设备接收信息，并对接收的信息进行处理。 3. 5
电梯状态信息elevatorstatusinformation 电梯实时运行状态、故障等信息。
3. 6
数据采集设备状态信息 data acquisition device status information 电梯物联网数据采集设备的工作状态信息
3. 7
人passengertrapped 电梯轿厢内人员，因电梯的原因，无法按自己的意愿在合理时间内离开电梯
3. 8
电梯故障信息elevatorfaultsinformation 可能影响或中断电梯正常运行或产生安全隐患的状态信息
3. 9
电梯故障代码 elevatorfaultcode 描述电梯发生故障原因和类型的代码。
3.10
电梯身份识别码elevatoridentificationcode 能够识别电梯身份的代码，宜选用使用登记证号、特种设备注册代码、设备代码或追溯编码
等能够表明电梯身份的代码中的一个或多个。若同一电梯具备多个可以识别身份的代码，则所有代码均应对应平台内唯一电梯 4电梯状态信息编码 4.1概述
电梯状态信息编码包括电梯状态信息的编码规则和编码表，编码规则包括电梯状态信息的命
名规则、表述规则和单位。电梯状态信息编码表以表格形式表述 4.2编码规则
电梯状态信息编码遵循以下规则： a）名称定义准确、唯一、明确，并且编码结构层次清楚，可扩展性强； b）电梯状态信息编码表中明确各状态信息的编码方式、单位、输出字节长度，个别状态信息给
予备注，以便数据使用方更好地理解数据含义： c）电梯状态信息的编码应以十六进制数值表示，部分字段的编码可用ASCI编码表示；
2 T/CPASEMG007—2019
d）乘客电梯、载货电梯包含电引驱动和液压驱动两种驱动方式
4.3命名规则 4.3.1电梯状态信息编码组成
电梯状态信息编码由电梯基本信息编码、电梯故障状态编码、电梯运行状态信息编码三部分组成。采用十六进制数值表示。 4.3.2电梯基本信息编码
电梯基本信息编码由电梯身份识别码+电梯品种码组成，长度为20个字节，不足20字节的在左侧高位补“0”。电梯身份识别码用ASCII码来表示，电梯品种码按表1的规定。
表1电梯品种编码表
电梯品种电引驱动乘客电梯电引驱动载货电梯液压乘客电梯液压载货电梯
字节长度（十六进制）
十六进制数值表示
0x01 0x02 0x03 0x04 0x05 0x06
1 1 1 1 1 1
自动扶梯自动人行道
4.3.3电梯故障状态编码 4.3.3.1电梯故障状态编码组成
电梯故障状态编码由采集方式编码和故障状态信息编码构成。 4.3.3.2采集方式编码
采集方式编码按表2的规定
表2 采集方式编码表
采集方式主动发送被动采集
字节长度（十六进制） 十六进制数值表示
工作方式
电梯物联网数据采集设备监测到故障后
1
0x01
主动向平台发送电梯状态信息平台向电梯物联网数据采集设备发送请
1
0x02
求，读取特定时刻电梯状态信息
4.3.3.3 故障状态信息编码
故障状态信息编码由故障信息编码和故障代码编码两部分组成。故障信息编码按表3、表4的规定，故障代码编码按表5、表6的规定，故障信息缩编码和故障代码编码的分配原则按附录E的规定
表3、表4所列故障信息，含有协议转换装置的物联网数据采集设备应全部采集，传感器方式物联网数据采集设备宜全部采集；表5、表6所列故障代码，含有协议转换装置的物联网数据采集设备宜全部采集，传感器方式物联网数据采集设备不作要求。 T/CPASEMG007—2019
表3 乘客电梯、 载货电梯故障信息编码表故障编码
故障十六进
故 障 信 息
字节长度
备 注
（十六进制） 制数值表示
无故障安全回路断路关门故障开门故障
电梯由故障状态进入正常状态轿厢运行时安全回路中任何安全装置动作同样的故障只上报一次，直至关门到位后消除同样的故障只上报一次，直至开门到位后消除
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
0x00 0x01 0x02 0x03 0x04 0x05 0x06 0x07 0x64 0x65 0x66 0x67 0x68 0x69 0x6A 0x6B
轿厢在开锁区域外停止
轿厢意外停止在开锁区域以外的位置在开锁区域内且开门状态下，轿厢无指令离开层
轿厢意外移动
站的移动，不包含装卸操作引起的移动动作时间见GB7588—2003的12.10和
电动机运转时间限制器动作
GB21240—2007的12.12
楼层位置丢失
控制系统丢失电梯位置信息后执行复位运行
困人电源故障电梯通信故障门锁故障制动系统故障控制系统故障驱动系统故障电梯速度异常
过压、欠压、缺相、停电等
表4 自动扶梯与自动人行道故障信息编码表
故障编码字节长度（十六进制）
故障十六进制数值表示
故 障信 息
备 注
无故障安全回路断路超速保护非操纵逆转保护梯级或踏板的缺失保护扶手带速度偏离制动器松闸故障附加制动器动作异常
0x3C 0x3D 0x3E 0x3F GB16899—2011，5.4.2.3.2定义的装置动作
1 1 1 1 1 1 1 1 1 1 1
电梯由故障状态进入正常状态运行过程中安全回路中任何安全装置动作 GB16899—2011，5.4.2.3.1定义的装置动作
GB16899—2011，5.3.6定义的装置动作
0x40 0xBF 0xCO 0xC1 0xC2 0xC3 0xC4
驱动系统故障控制系统故障制动系统故障
4 T/CPASEMG 007—2019
表5 乘客电梯、载货电梯故障代码编码表
故障十六进制数值表示
备 注
控制系统故障信息
字节长度（十六进制）
过电流过电压欠电压
0x6C 0x6D 0x6E 0x6F 0x70 0x71 0x72 0x73 0x74 0x75 0x76 0x77 0x78 0x79 0x7A 0x7B 0x7C 0x7D 0x7E 0x7F 0x80 0x81 0x82 0x83 0x84 0x85 0x86 0x87 0x88 0x89 0x8A 0x8B 0x8C 0x8D 0x8E
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
防止门夹人的保护装置故障
主机过载断错相保护短路故障变频器故障平层信号异常门区信号异常电梯位置异常电梯速度异常
运行接触器动作异常抱闸接触器动作异常封星接触器动作异常旋转编码器信号异常
主机过热电梯运行超时安全回路断开运行中门锁断开
上行超速保护装置动作
限位开关动作强迫减速开关动作异常
门机故障开门不到位关门不到位通信故障门锁短接故障轿厢意外移动制动回路故障
制动器提起释放监测异常抱闸制动力检测异常
变频器输出缺相急停开关动作
其他
表中未包含的其他故障代码
5
