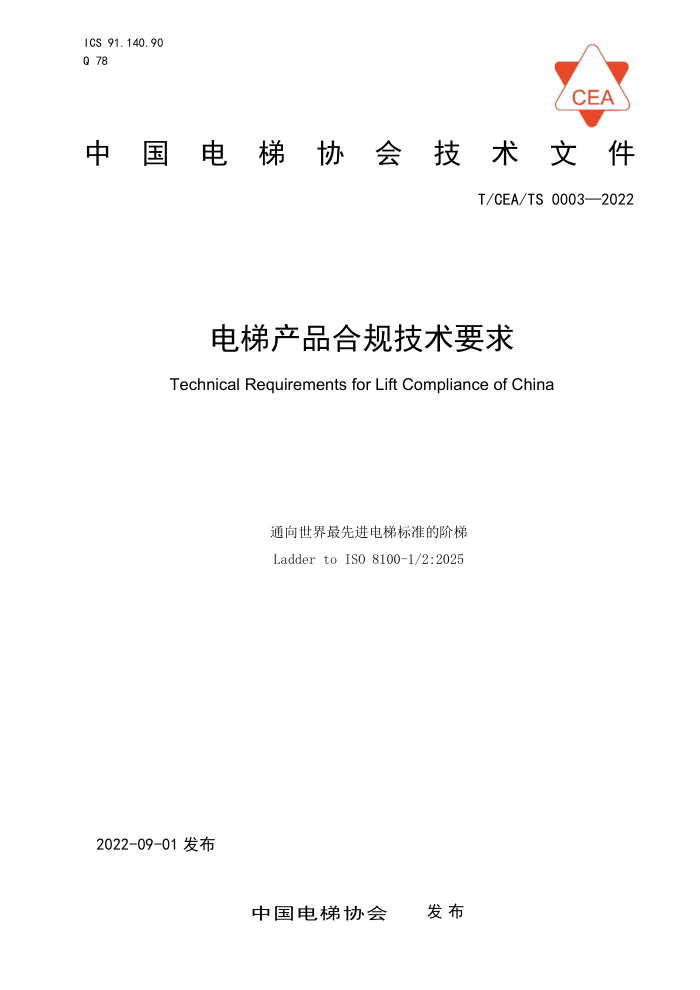

ICS 91.140.90 Q 78
CEA
中国电梯协会技术文件
T/CEA/TS00032022
电梯产品合规技术要求 Technical Requirements for Lift Compliance of China
通向世界最先进电梯标准的阶梯 LaddertoIS08100-1/2:2025
2022-09-01发布
发布
中国电梯协会 T/CEA/TS 0003—2022
目 次
前言. 引 言 1范围， 2规范性引用文件 3术语和定义， 4重大危险清单 5安全与质量要求和（或）保护措施， 5.1通则... 5.2井道、机器空间和滑轮间. 5.2.1总则 5.2.2进入井道、机器空间和滑轮间的通道. 5.2.3通道门、安全门、通道活板门和检修门. 5.2.4警告 5.2.5井道 5.2.6机器空间和滑轮间.. 5.3层门和轿门， 5.3.1总则， 5.3.2入口的高度和宽度 5.3.3地坎、导向装置和门悬挂机构. 5.3.4水平间距 5.3.5层门和轿门的强度 5.3.6与门运行相关的保护 5.3.7层站局部照明和“轿厢在此”信号. 5.3.8层门锁紧和关闭的检查. 5.3.9层门和轿门的锁紧和紧急开锁 5.3.10证实层门锁紧状态和关闭状态装置的共同要求， 5.3.11机械连接的多扇滑动层门. 5.3.12动力驱动的自动层门的关闭 5.3.13证实轿门关闭的电气安全装置， 5.3.14机械连接的多扇滑动轿门或折叠轿门. 5.3.15轿门的开启， 5.4轿厢、对重和平衡重 5.4.1轿厢高度， 5.4.2轿厢的有效面积、额定载重量和乘客人数 5.4.3轿壁、轿厢地板和轿顶， 5.4.4轿门、地板、轿壁、吊顶和装饰材料，
TV V
.1
.3
.9 ...9 .9
.9 . 13 12 .13 13 18 .22
...22 ..23 ...23
.23 .24 .27 .28 ..29 .29 ...31 .31 ....31
.31 .32 .32 .32 . 32 .32 ...34
35 T/CEA/TS 0003—2022 5.4.5护脚板 5.4.6轿厢安全窗和轿厢安全门. 5.4.7轿顶.. 5.4.8轿顶上的装置. 5.4.9通风 5.4.10照明. 5.4.11对重和平衡重 5.5悬挂装置、补偿装置和相关的防护装置， 5.5.1悬挂装置. 5.5.2引轮、滑轮和卷筒的绳径比及悬挂装置的端接装置 5.5.3钢丝绳、包覆绳或包覆带电引. 5.5.4强制式电梯钢丝绳的卷绕 5.5.5悬挂装置之间的载荷分布. 5.5.6补偿装置 5.5.7电引轮、滑轮、链轮、限速器和张紧轮的防护 5.6防止坠落、超速和轿厢意外移动的措施， 5.6.1总则.. 5.6.2安全钳及其触发装置 5.6.3轿厢上行超速保护装置. 5.6.4轿厢意外移动保护装置. 5.7导轨.... 5.7.1轿厢、对重和平衡重的导向.. 5.7.2载荷和力 5.7.3许用应力. 5.7.4许用变形 5.7.5计算. 5.8缓冲器. 5.8.1轿厢和对重缓冲器. 5.8.2轿厢和对重缓冲器的行程. 5.9驱动主机和相关设备.. 5.9.1总则， 5.9.2电引式和强制式电梯的驱动主机. 5.10电气设备（装置）及其连接
35 .36
....36 .37
.37 .37 .38 ..38 .38 ..38 .39 ...39 ..39 ..39
.40 41 .41 .41 .44 .45 ... 47
.47 47 .47 .. 48 . 48 .48 .48 . 48 ....49 .. 49 ... 49
.53 .53 ..54 .54 ..55 .55 ...56 ..57 ...57
5.10.1通则 5.10.2输入电源的端子 5.10.3接触器、接触器式继电器和安全电路元件， 5.10.4电气设备的保护 5.10.5主开关 5.10.6电气配线 5.10.7照明与插座， 5.10.8照明和插座电源的控制 5.10.9接地保护 5.10.10标记
.57 ...57
II T/CEA/TS0003—2022
5.11电气故障的防护、故障分析和电气安全装置 5.11.1电气故障的防护和故障分析 5.11.2电气安全装置.... 5.12控制、极限开关和优先权. 5.12.1电梯运行控制 5.12.2极限开关（装置或功能）. 5.12.3紧急报警装置和对讲系统 5.12.4优先权和信号. 5.12.5语音播报 5.13乘客电梯乘运质量 6安全要求和（或）保护措施的验证. 6.1技术符合性文件， 6.2设计验证 6.3交付使用前的检查 7使用信息 7.1通则. 7.2使用维护说明书 7.3日志. 附录A（规范性附录）电气安全装置表附录B（资料性附录）技术符合性条件附录C（资料性附录）定期检查附录D（资料性附录）机器空间的入口附录E（资料性附录）与建筑物的接口附录F（资料性附录）引力计算附录G（资料性附录）悬挂钢丝绳安全系数的计算附录H（规范性附录）摆锤冲击试验附录J（规范性附录）电气元件的故障排除附录K（规范性附录）电梯安全相关的可编程电子系统（PESSRAL）附录L（资料性附录）导轨验算参考文献
.58 .58
....58
.61 61 .66 .66 ..67 .67 .67 .67 ..67 .68 ..70 71 .71 .72 .72 .74 .76 ..77 .78 ...79 .81 ..88 ..91
.97 .100 .101 108
III T/CEA/TS 0003—2022
前言
本文件按GB/T1.1一2020给出的规则起草。 中国电梯行业急需适合我国国情的电梯产品合规技术要求，用其来指导电梯设备及服务提供方
确保其提供的产品和服务能够达到合同约定的技术指标，从而支撑电梯使用者、使用单位、第三方机构和监管部门等对电梯产品的信任。中国电梯协会组织有关专家，整合并优化电梯产品相关规范，编制了本文件。
我国电梯使用条件复杂，客流量大、提升高度高以及电梯运送能力配置不足。本文件整合相关技术标准并充分借鉴国内外的相关案例和实践经验，给出了更加适合我国国情的电梯产品技术要求。其内容涵盖设计、制造、使用、检验和检测等方面，从而确保电梯在符合相关法律法规的前提下，能够达到预期的安全、质量和可靠性目标。
本文件由中国电梯协会标准委员会提出并归口。 本文件负责起草单位：中国电梯协会标准委员会
IV T/CEA/TS0003—2022
引言
0.1通则
本文件指出了所适用的机械以及所涵盖的危险、危险状态和危险事件的程度。 本文件汇编了与电梯相关的安全技术规范和标准的技术要求，以方便国内电梯企业具体落实其产
品所需满足的相关技术要求。 0.2概述 0.2.1本文件以保护人员和货物为目的规定乘客电梯和载货电梯的安全、技术和质量基本要求，防止发生与电梯的正常使用、维护或紧急操作相关事故的危险。 0.2.2研究了电梯的各种可能危险，见第4章。 0.2.2.1保护的人员包括：
a）乘客、胜任人员和被授权人员［如：维护人员和检查人员（见GB/T18775）1： b）井道、机房和滑轮间周围可能会受到电梯影响的人员。
0.2.2.2保护的物体包括：
a）轿厢内的装载物； b）电梯的零部件； c）安装电梯的建筑； d）紧邻电梯的区域。 注：GB/T31095给出了地震情况下电梯的附加要求。
0.2.3当部件因重量、尺寸和（或）形状原因徒手不能移动时，则这些部件应：
a）设置可供提升装置吊运的附件；或 b）设计成可与吊运附件相连接（如：采用螺纹孔方式）；或 c）具有容易与标准型的提升装置缚系连接的外形，
0.3原则 0.3.1总则
制定本文件时，采用了0.3.2～0.3.6所述的原则。
0.3.2本文件未重复列入适用于任何电气、机械及包括建筑构件防火保护在内的建筑结构的通用技术规范。
然而，有必要制定某些为保证良好制造质量的要求，因为它们对电梯的制造单位而言可能是特有的要求，或者因为在电梯使用中，可能有较其他场合更为严格的要求 0.3.3本文件给出了电梯所安装的建筑物或构筑物最基本的要求 0.3.4本文件尽可能仅规定所用材料和部件须满足电梯安全运行的要求 0.3.5根据GB/T15706、GB/T20900和GB/T20438，考虑了风险分析、术语和技术解决方案。 0.3.6人员平均体重按75kg计算。基于该值，本文件规定了额定载重量对应的最大轿厢有效面积和运载人员数量对应的最小轿厢有效面积，以防止超载。 0.4假设 0.4.1总则
制定本文件时，作了0.4.2～0.4.20所述的假设。 0.4.2买方和供应商之间就下列内容已进行了协商，并达成了一致：
a）电梯的预定用途； b）对于载货电梯，预计使用的装卸装置的类型和质量； c）环境条件，如温度、湿度、曝露在阳光、风、雪或腐蚀性空气中：
V T/CEA/TS0003—2022
d）土木工程问题（如建筑法规)； e）与安装地点相关的其他事宜； f）为了电梯部件或设备的散热，对井道和（或）机器空间、设备安装位置的通风要求； g）与设备所引起的噪声和振动相关的信息。
0.4.3已考虑组成一部完整电梯的每个零部件的相关风险，并制定了相应要求。
零部件： a): 按照通常的工程实践和计算规范设计，并考虑到所有失效形式； b）具有可靠的机械和电气结构； c）由足够强度和良好质量的材料制成； d）无缺陷； e）不使用有害材料，例如石棉。
0.4.4零部件具有良好的维护并保持正常的工作状态，尽管有磨损，仍满足所要求的尺寸。所有的电梯零部件均按要求进行检查以确保在电梯使用寿命内持续地安全运行。
不仅在交付使用前的检验期间，而且在电梯使用寿命内，均保持本文件所规定的运行间隙。 注：不需要维护（如免维护或永久性密封）的零部件，也是可检查的。
0.4.5在预期的环境影响和特定的工作条件下，所选择和配置的零部件不影响电梯的安全运行。 0.4.6承载支撑件的设计能保证在0～100%额定载重量再加上设计允许的超载（见5.12.1.2）的载荷范围内电梯的安全正常运行。 0.4.7本文件不考虑电气安全装置（见5.11.2）或经型式试验认证的安全部件失效的可能性。 0.4.8当使用者按预定方法使用电梯时，对其因自身疏忽和非故意的不小心而造成的危险应予以保护。 0.4.9在某些情况下，使用者可能做出某种鲁莽动作，本文件没有考虑同时发生两种鲁动作和（或）违反使用说明的可能性。 0.4.10如果在维护期间，使用者通常不易接近的安全装置被有意置为无效状态，此时电梯的安全运行无保障，则需遵照规程采取补充措施来保证使用者的安全。假定维护人员受到指导并按规程开展工作。 0.4.11本文件相关条款中给出了水平力和（或）能量。如果本文件没有其他规定，通常一个人产生的能量所导致的等效的静力为：
a)300 N; b）1000N，当发生撞击时。
0.4.12除了已特别考虑的下列各项外，根据良好实践和标准要求制造的机械装置，包括钢丝绳在曳引轮上失控滑移，在无法检查的情况下，如果由制造单位提供的所有说明已被正确地应用，将不会损坏至临危险状态：
a）悬挂装置的破断； b）i 起辅助作用的绳、链条和带的所有连接的破断和松弛； c）参与对制动轮或盘制动的机电制动器机械零部件之一失效； d）与主驱动部件和引轮有关的零部件失效。
0.4.13轿相在底层端站从静止状态自由坠落，在撞击缓冲器之前，充许安全钳有未起作用的可能性。 0.4.14当轿厢速度与主电源频率相关时，假定速度不超过额定速度的115%或本文件规定的检修运行、平层运行等对应速度的115%。 0.4.15提供了用于吊装较重设备的通道参见0.4.2e）」。 0.4.16为了保证井道和机器空间内设备的正常运行，例如：考虑设备散发的热量，井道和机器空间内的环境温度视为保持在+5℃～+40℃之间，参见0.4.2。 VI
