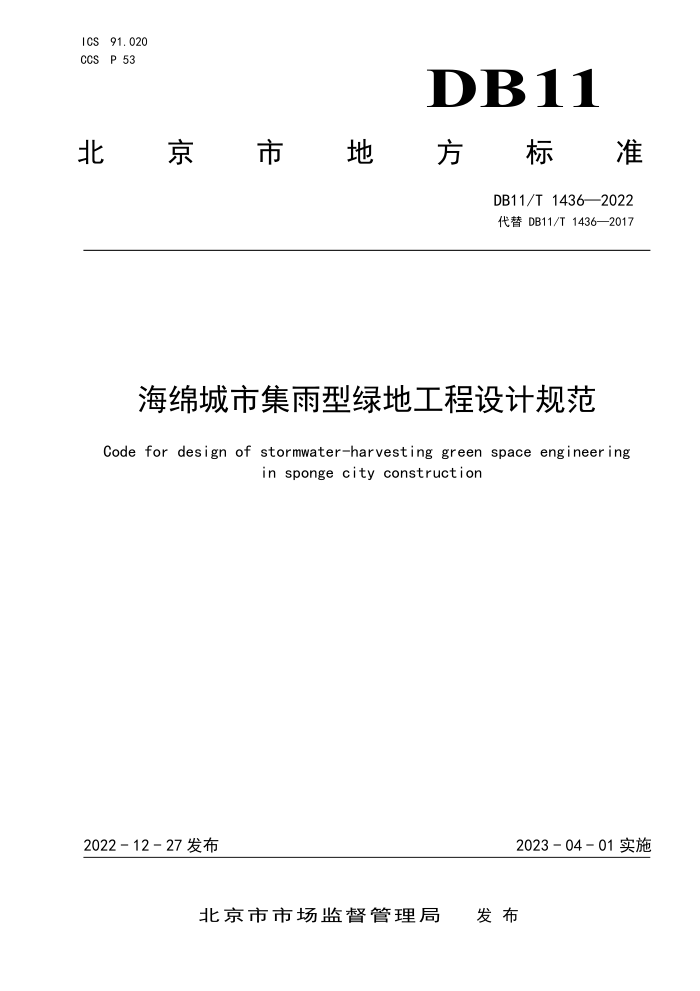

ICS91.020 CCS P 53
DB11
北銀京東市地 電方标准
DB11/T1436—2022 代替DB11/T1436—2017
海绵城市集雨型绿地工程设计规范 Code for design of stormwater-harvesting green space engineering
in sponge city construction
2023-04-01实施
2022-12-27发布
北京市市场监督管理局 发布 DB11/T1436—2022
目 次
前言.
II
范围规范性引用文件术语和定义. 基本要求，
1
2
3
4
5 总体设计
3
参数与设计计算. 7 雨水入渗工程雨水调蓄工程
6
8
0
9雨水回用工程附录A（资料性） 基本参数附录B（资料性） 雨水系统设计流程附录C（资料性） 雨水设施选用表附录D（资料性） 水量平衡计算表附录E（资料性） 北京市雨水设施配套植物参考文献.
11
14
15 16 17 21 DB11/T1436—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替并废止DB11/T1436一2017《集雨型绿地工程设计规范》。与DB11/T1436一2017相比，除结构调整和编辑性改动外，主要技术变化如下：
a）补充了绿地海绵城市设计目标、绿地设计节水原则（见第4章）； b) 细化并补充了绿地雨水系统的总体布局、竖向设计和设施布置方面的设计要求（见第5章）； c) 增加了雨水调蓄绿地的术语及设计要求（见第3、5、8章）； d) 补充了雨水回用设施的设计要求（见第9章）； e) 增加了水量平衡计算表（见附录D）；
调整了雨水设施配套植物参考名录（见附录E，2017版附录E）。 本文件由北京市园林绿化局提出并归口。 本文件由北京市园林绿化局组织实施。 本文件起草单位：北京市园林古建设计研究院有限公司、中国标准化研究院。 本文件主要起草人：朱志红、李林、高大伟、赵辉、官涛、王孟姝、王建炜、王晨、杨乐、郝晨曦、
)
刘佳琳、张玉博。
本文件及其所代替文件的历次版本发布情况为： —2017年首次发布为DB11/T1436—2017；一一本次为第一次修订。
II DB11/T1436—2022
海绵城市集雨型绿地工程设计规范
1范围
本文件规定了集雨型绿地工程设计的基本要求、总体设计、参数与设计计算、雨水入渗工程、雨水调蓄工程、雨水回用工程等技术内容。
本文件适用于北京市行政区域内新建、改建及扩建工程的集雨型绿地设计。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50014室外排水设计标准 GB50400建筑与小区雨水控制及利用工程技术规范 GB51192公园设计规范 DB11/685海绵城市雨水控制与利用工程设计规范 DB11/T1743海绵城市建设设计标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
集雨型绿地stormwater-harvestinggreenspace 通过采取一定的工程技术措施控制与利用雨水，提高雨水渗透、调蓄、回用能力，且根据需要可消
纳客水的绿地
3. 2
绿地雨水系统eco-stormwatercontrolandutilitysystem 绿地中以综合利用地形、透水铺装、绿色设施为主要方式，辅助以管网形成的实现雨水径流控制与
利用功能的有机整体。 3. 3
雨水调蓄绿地 stormwaterdetention and retentiongreen space 在一定时间内滞蓄雨水，延长排放时间，削减向下游排放的雨水峰值流量的绿地
3. 4
客水externalstormwater
1 DB11/T1436—2022
绿地用地范围以外汇入该绿地的雨水径流
3. 5
生物滞留设施bio-retentionmeasure 通过改良土壤结构，结合植物和微生物渗透、滞蓄和净化雨水径流的设施。
3. 6
高位花坛raisedflowerbed 高于地面，种有植物，并可滞蓄、渗滤雨水径流的花坛。
3. 7
植被缓冲带ecologicalbufferzone 主要以植被拦截及土壤入渗作用减缓地表径流流速、减少雨水径流量，并去除径流中部分污染物的
坡度较缓的植被种植带， 3. 8
渗透塘infiltrationpool 通过侧壁和池底进行渗透，可减少径流污染和削减峰值流量的滞蓄水塘。 [来源：DB11/685—2021，2.1.23]
3. 9
雨水湿地rainwaterwetland 将雨水进行沉淀、过滤，通过物理、植物及微生物共同作用净化雨水，并具有调蓄功能的生物滞留
设施。
4基本要求
4.1应充分评估场地条件，分析绿地功能及历史文化资源价值，收集区域降雨、水文、地质等相关历史资料，综合考虑绿地周边竖向与市政给排水条件、城市水系受纳条件，充分发挥自然条件优势，提升绿地对雨水径流自然存积、自然渗透、自然净化的能力。评估和设计使用基本参数见附录A。 4.2应保证绿地的生态、游憩、美化、文化、科普等基本功能，将雨水控制与利用功能与之有机结合。 4.3应构建多功能绿地雨水系统。雨水系统的控制与利用功能包括以下方面：
减少雨水径流外排总量；
- -
一一错峰延时排水，控制峰值流量；一一雨水资源化回用；一一控制雨水径流污染；一根据上位规划要求接纳客水
4.4设计指标应根据海绵城市专项规划及其他相关规划的指标进行确定，并结合场地特点和条件校核指标的可实施性。无明确规划指标时，建设目标可按DB11/T1743执行，并满足以下要求：
2
