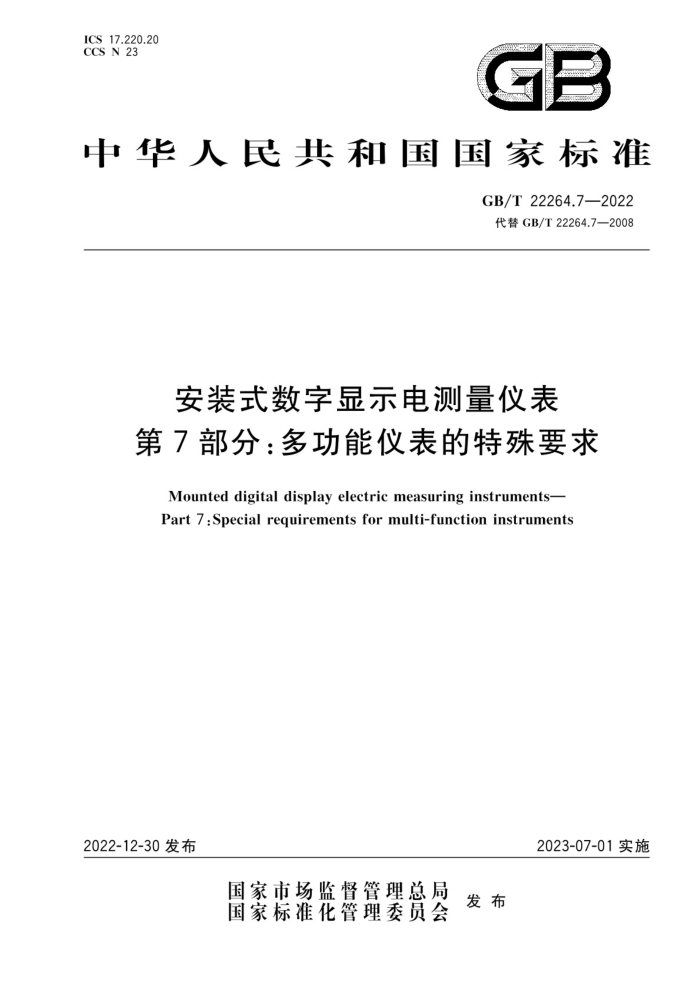

ICS 17.220.20
CCS N 23
GB
中华人民共和国国家标准
GB/T 22264.7—2022 代替GB/T22264.7—2008
安装式数字显示电测量仪表第7部分：多功能仪表的特殊要求
Mounted digital display electric measuring instruments- Part 7:Special requirements for multi-function instruments
2023-07-01实施
2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T22264.7—2022
目 次
前言引言
II
范围 2 规范性引用文件 3 术语和定义产品分类、分级和符合性
4
4.1 分类 4.2 分级 4.3 本文件要求的符合性
5技术要求 5.1 标准电量值 5.2 参比条件和基本误差 5.3 标称使用范围和改变量 5.4 安全要求 5.5 电气要求 5.6 准确度性能要求 5.7 电磁兼容性 5.8 结构要求 5.9 气候影响 5.10 可靠性 5.11 特殊功能
. :
信息、通用标志和符号· 6.1 信息 6.2 标志、符合及其位置 6.3 标称使用范围和参比值或参比范围的标志 6.4 接线端的标志和符号 1 检验规则
5
包装、贮存与运输附录A（规范性）试验项目及推荐的顺序参考文献：
8
F
表1标称使用范围限值和允许改变量· 表A.1试验项目及推荐的顺序 GB/T22264.7—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T22264《安装式数字显示电测量仪表》的第7部分，GB/T22264已经发布了以下
部分：
第1部分：定义和通用要求；一第2部分：电流表和电压表的特殊要求；第3部分：功率表和无功功率表的特殊要求；一第4部分：频率表的特殊要求；一第5部分：相位表和功率因数表的特殊要求；一第6部分：绝缘电阻表的特殊要求；一第7部分：多功能仪表的特殊要求；第8部分：试验方法。 本文件代替GB/T22264.7一2008《安装式数字显示电测量仪表第7部分：多功能仪表的特殊要
求》。与GB/T22264.7一2008相比，除结构调整和编辑性改动外，主要技术变化如下
更改了范围，增加了“本文件适用于新制造的直流750V以下和交流690V以下、标称频率为 50Hz或60Hz的配电系统中测量各种电参量的安装式数字显示电测量多功能仪表，也适用于具有模拟/数字双显示的电测量多功能仪表的数字显示部分（见第1章，2008年版的第1章)；增加了标准电量值（见5.1)；
一增加了表1标称使用范围限值和允许改变量（见5.3.1)；一将原标准的“确定改变量的条件”合并到“改变量极限”（见5.3.2，2008年版的6.2和6.3）；
删除了满度值的相关规定（2008年版的5.3）；删除了准确度等级指数的相关规定（2008年版的5.4)；将“输出接口”改为“输入输出接口”（见5.5.5，2008年版的7.2.5）；一将机械要求”改为"结构要求”（见5.8，2008年版的7.5)；一更改了“平均寿命”技术要求，并将“平均寿命”改为“可靠性”（见5.10，2008年版的7.7)；一增加了“特殊功能”要求（见5.11）；一增加了规范性附录“试验项目及推荐的顺序”（见附录A）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国电工仪器仪表标准化技术委员会（SAC/TC1O4)归口。 本文件起草单位：哈尔滨电工仪表研究所有限公司、国网重庆市电力公司营销服务中心、国网山东
省电力公司电力科学研究院、国网湖南省电力有限公司供电服务中心（计量中心）、石家庄科林电气股份有限公司、浙江正泰物联技术有限公司、国网山东省电力公司营销服务中心（计量中心）、浙江省计量科学研究院、山东华科信息技术有限公司、德力西集团仪器仪表有限公司、深圳市科陆电子科技股份有限公司、温州市计量科学研究院、华立科技股份有限公司、上海康比利仪表有限公司、浙江天正电气股份有限公司、云南电网有限责任公司、浙江万胜智能科技股份有限公司、威胜信息技术股份有限公司、山东省计量科学研究院、广东博立科技有限公司、江苏斯菲尔电气股份有限公司、怀化建南电子科技有限公司、 青岛乾程科技股份有限公司、中国电工仪器仪表质量监督检验中心、国网冀北电力有限公司计量中心、
1 GB/T22264.7—2022
上海贝岭股份有限公司、武汉盛帆电子股份有限公司、国网四川省电力公司营销服务中心、宁波迦南智能电气股份有限公司、国网冀北电力有限公司电力科学研究院、中南仪表有限公司、浙江晨泰科技股份有限公司、浙江瑞银电子有限公司、江阴众和电力仪表有限公司、西安新林达数字科技有限公司。
本文件主要起草人：王三强、张世栋、刘献成、周晓华、马俊、黄瑞、闫垚锋、郑孟霞、陈志明、丁振、 王荣华、王新军、邵凤云、王小健、苏明、姜滨、杨辉军、易振飞、姜瑜、曾仕途、李荣平、李征帆、沈鑫、 刘建垒、王强、徐初功、刘亚东、丁正光、蒋卫平、刘丹、高帅、王伟、王婷、阮颐、杨觉先、邓舒予、高帅、 林子超、雷鸣、陈涛、张洁、张直金
本文件及其所代替文件的历次版本发布情况：
-2008年首次发布GB/T22264.7—2008；本次为第一次修订。
一
= GB/T 22264.7—2022
引言
安装式数字显示电测量仪表安装在各种配电柜、配电箱中，广泛应用于工矿企业、电力、冶金、化工、
能源、医疗和交通等领域，应用场景不断拓宽。GB/T22264系列标准颁布使用已有10余年，随着技术和市场的变化，标准已不能适应技术的发展和用户需求
GB/T22264旨在结合国内外最新产品技术和用户需求，规范安装式数字显示电测量仪表的技术规范和安全要求，并提出相应的试验方法，为制造商和使用此类电测量仪表的用户提供一个产品规范体现产品订货技术规范的大部分要求。
GB/T22264拟由以下8个部分构成：
第1部分：定义和通用要求。目的在于确立适用于起草各部分标准化文件需要遵守的定义和通用要求。 第2部分：电流表和电压表的特殊要求。目的在于制定电流表和电压表的特殊要求
一
一第3部分：功率表和无功功率表的特殊要求。目的在于制定功率表和无功功率表的特殊要求。 —一第4部分：频率表的特殊要求。目的在于制定频率表的特殊要求。 -一第5部分：相位表和功率因数表的特殊要求。目的在于制定相位表和功率因数表的特殊要求。 一第6部分：绝缘电阻表的特殊要求。目的在于制定绝缘电阻表的特殊要求。 一第7部分：多功能仪表的特殊要求。目的在于制定多功能仪表的特殊要求一第8部分：试验方法。目的在于规范安装式数字显示电测量仪表的试验方法近年来，国际上对产品的安全要求越来越严格，此次修订标准，结合IEC61010-1：2010和
GB/T17215.211一2021，修改了安全相关内容，明确了使用的条款，提高了产品安全性能。
安装式数字显示电测量多功能仪表不断发展进步，功能越来越完善，本次对多功能仪表进行修订，以适应新形势的变化，
II GB/T22264.7—2022
安装式数字显示电测量仪表第7部分：多功能仪表的特殊要求
1范围
本文件规定了安装式数字显示电测量多功能仪表的产品分类、分级和符合性、技术要求、信息、通用标志和符号、检验规则以及包装、贮存与运输。
本文件适用于新制造的直流750V以下和交流690V以下、标称频率为50Hz或60Hz的配电系统中测量各种电参量的安装式数字显示电测量多功能仪表，也适用于具有模拟/数字双显示的电测量多功能仪表的数字显示部分。
本文件不适用于： —一直接作用模拟指示的多功能仪表；一便携式数字显示多功能仪表；一另有国家标准（或行业标准）的特殊用途多功能仪表
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T22264.12022安装式数字显示电测量仪表 第1部分：定义和通用要求 GB/T22264.2一2022安装式数字显示电测量仪表第2部分：电流表和电压表的特殊要求 GB/T22264.3一2022安装式数字显示电测量仪表 第3部分：功率表和无功功率表的特殊要求 GB/T22264.42022安装式数字显示电测量仪表 第4部分：频率表的特殊要求； GB/T22264.5—2022安装式数字显示电测量仪表 第5部分：相位表和功率因数表的特殊要求 GB/T22264.6—2022安装式数字显示电测量仪表 第6部分：绝缘电阻表的特殊要求
术语和定义
3
GB/T22264.1—2022、GB/T22264.2—2022、GB/T22264.3—2022、GB/T22264.4—2022
GB/T22264.5一2022、GB/T22264.6一2022界定的术语和定义适用于本文件。
4产品分类、分级和符合性
4.1分类
应符合GB/T22264.1—2022中4.1的规定，每种功能的具体分类应符合GB/T22264.2—2022~ GB/T22264.6—2022中4.1的规定。
1 GB/T22264.7—2022
4.2 分级
应符合GB/T22264.1一2022中4.2的规定，每种功能可有不同的等级指数，特殊要求（若有）应符合GB/T22264.2—2022～GB/T22264.6—2022中4.2的规定。 4.3 3本文件要求的符合性
应符合GB/T22264.1一2022中4.3的规定。
5 技术要求
5.1 标准电量值
应符合GB/T22264.1一2022中5.1的规定。每种功能的特殊要求（若有）应符合GB/T22264.2 2022～GB/T22264.6—2022中5.1的规定。 5.2 参比条件和基本误差
应符合GB/T22264.1一2022中5.2的规定，每种功能的特殊要求（若有）应符合GB/T22264.2 2022～GB/T22264.6—2022中5.2的规定。 5.3标称使用范围和改变量
5.3.1标称使用范围
影响量的标称使用范围限值应符合表1和GB/T22264.1一2022中表5的规定，若表1的规定与 GB/T22264.1一2022中表5的规定不同时，应符合表1的规定。
表1# 标称使用范围限值和允许改变量
标称使用范围限值（另有标志者除外）
影响量纹波波形
允许改变量
20%
±0.5X(a%U+6%U.)
±(a%U+6%U.) ±(a%U+6%U.)
畸变因数：20%（非方均根值测量仪表除外）
峰值因数：1~3
标称电压值的土10%，或参比电压范围下限
电压
±0.5X(a%U,+6%Um)
-10%和上限+10%
标称电流值的10%~120%，或参比电流范围
±0.5X(a%U+6%U.)
电流
下限-10%和上限+10%
标称频率值的土2%，或参比频率范围下限
频率
±(a%Ux+6%U.)
10%和上限十10% 任意：滞后或超前 1~0.5°滞后（感性）
等级指数≤0.2 等级指数≥0.5
±0.5X(a%U+6%U.) ±0.5X(a%U+6%U.） ±0.5X(a%U.+6%U.) ±0.5X(a%U+b%Um)
cosp或singp
断开一相电流
负载平衡(对多相仪表) 多相仪表测量单元之间相互作用
一个单元断开电压，一个单元断开电流
2 GB/T22264.7—2022
表1标称使用范围限值和允许改变量（续）
标称使用范围限值（另有标志者除外）
影响量
允许改变量
外部工频磁感应除制造商与用户之间有协议外，功率因数为感性。
0.4 kA/m
±0.5X(a%U+b%U)
bU、——被测量的读数值； U. 一被测量的满度值；
一与读数值有关的误差系数；
-
b
与满度值有关的误差系数。
5.3.2改变量极限
应符合GB/T22264.1—2022中5.3.2的规定。 5.4 安全要求
应符合GB/T22264.1—2022中5.4的规定。 5.5 5电气要求 5.5.1自热
应符合GB/T22264.1—2022中5.5.1和GB/T22264.2—2022GB/T22264.6—2022中5.5.1的
规定。
多功能仪表一个或多个功能不符合GB/T22264.1一2022中5.5.1的全部要求时，制造厂应按照 GB/T22264.1一2022中表14的规定，在仪表使用时的可见部位上用符号F-33标志，并在单独文件中详细说明不符合要求的信息。 5.5.2温升
应符合GB/T22264.1—2022中5.5.2的规定和GB/T22264.2—2022~GB/T22264.6—2022中 5.5.2的规定。
多功能仪表一个或多个功能不符合GB/T22264.1一2022中5.5.2的全部要求时，制造厂应按照 GB/T22264.1一2022中表14的规定，在仪表使用时的可见部位上用符号F-33标志，并在单独文件中详细说明不符合要求的信息。 5.5.3 功率消耗
应符合GB/T22264.1—2022中5.5.3的规定。
5.5.4显示
应符合GB/T22264.1一2022中5.5.4的规定，可依次显示所有电参量值。 5.5.5 输入输出接口
应符合GB/T22264.1—2022中5.5.5的规定。
3
