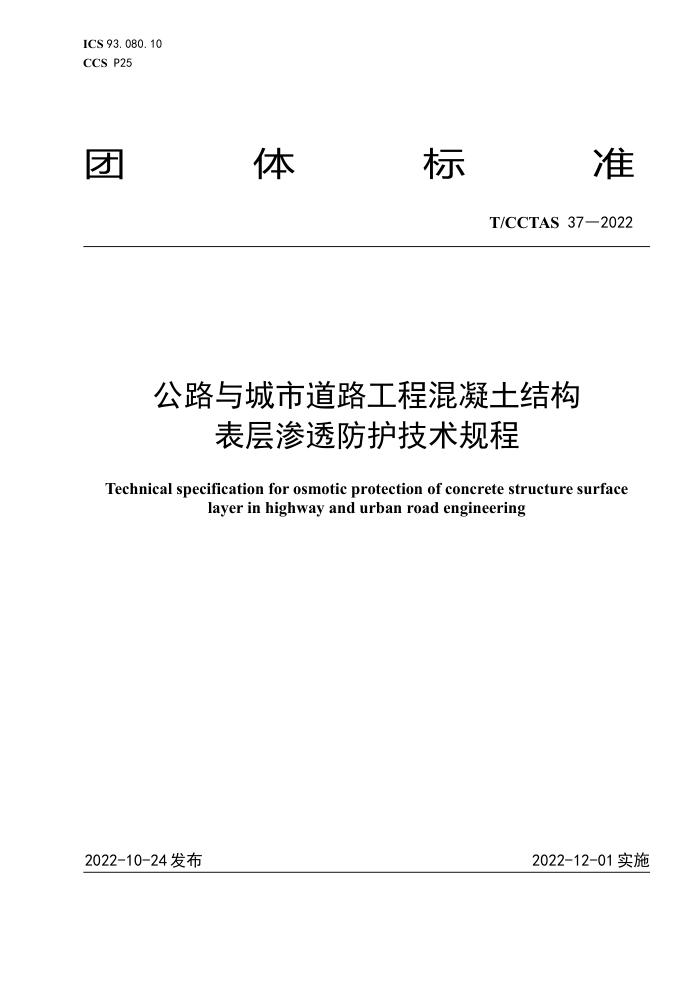

ICS 93.080.10 CCS P25
准
标
体
团
T/CCTAS 37-2022
公路与城市道路工程混凝土结构
表层渗透防护技术规程
Technical specification for osmotic protection of concrete structure surface
layer in highway and urban road engineering
2022-10-24发布
2022-12-01实施 T/CCTAS37—2022
目 次
前言 1 范围
II 1 1 2 3 3 4 6 7 7 7 7 8 8 10 11 11 11 11 11 12 13 14 14 17
规范性引用文件术语和定义
2
3
基本规定材料 5.1 环氧渗透防护体系材料 5.2 硅烷浸渍防护体系材料 5.3 标志、包装、运输和储存设计 6.1 设计内容 6.2 环境类别及作用等级 6.3 混凝土结构表层渗透防护体系选用 6.4 环氧渗透防护体系 6.5 硅烷浸渍防护体系施工 7.1 般规定 7.2 施工准备 7.3 试验段实施 7.4 混凝土基面处理 7.5 环氧渗透防护体系施工 7.6 硅烷浸渍防护体系施工 7.7 施工后的维护质量检验
5
6
7
8 附录A（资料性）条文说明
I T/CCTAS37—2022
前言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本文件由中国交通运输协会新技术促进分会提出。 本文件由中国交通运输协会标准化技术委员会归口。 本文件起草单位：中铁投资集团有限公司、北京市市政工程设计研究总院有限公司、中铁十局集团
有限公司、扬州大学、北京市政路桥股份有限公司、北京国道通公路设计研究院股份有限公司、中铁 一局集团有限公司、北京市政路桥管理养护集团有限公司、北京住总基础设施建设集团有限责任公司、中铁北京工程局集团有限公司、北京建工土木工程有限公司、北京路桥瑞通科技发展有限公司、北京中地交科新材料技术研究有限公司、交通运输部公路科学研究院、广州珠江黄埔大桥建设有限公司、中铁十六局路桥工程有限公司、中国建筑一局（集团）有限公司、中联西北工程设计研究院有限公司、中交协联交通科学研究院（北京）有限公司、中铁工程设计咨询集团有限公司、中铁五局集团有限公司。
本文件主要起草人：刘宇、宋凯、王玉玺、郝标、张鹏远、张宇宁、刘旭升、郭惠娟、潘可明、宿利平、雷晓刚、王晓强、张少锦、田波、杜连杰、吕飞、王岩、孟均、张松、杨玉平、陈鹏、王旭东、 郑远松、张小华、陈翼军、高海飞、李彬伟、刘景生、陈代昆、张彬、贺文文、李春跃、朱雪光、陈鸿博、郭家文、葛晨雨、陈作银、田纲、元凤龙、曹元义、郭宝君、卢开艳、高尚、孙勤霞、何福军、权磊、王勇、赵超、刘玉清、潘迪、罗飞、苏子行、张彬彬、赵海清、郭悬、陈胜、庞拓、李金强、王博、 项归、田彦超、周宝满、霍旭挺、梁锦全、李高峰、吕刚、郭磊、于全玉、田波、吕茂丰。
II T/CCTAS372022
公路与城市道路工程混凝土结构表层渗透防护技术规程
1范围
本文件规定了公路与城市道路工程混凝土结构表层渗透防护技术的材料、设计、施工和质量检验。 本文件适用于公路与城市道路工程新建混凝土结构和在役混凝土结构表层的保护性防护和结构增
强性防护。铁路工程、建筑工程等混凝土结构表层防护可参照使用。 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T611化学试剂密度测定通用方法 GB/T1725色漆、清漆和塑料不挥发物含量的测定 GB/T1728漆膜、腻子膜干燥时间测定法 GB/T1732漆膜耐冲击测定法 GB/T1768色漆和清漆耐磨性的测定旋转橡胶砂轮法 GB/T1771色漆和清漆耐中性盐雾性能的测定 GB/T1865色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射 GB/T2567树脂浇铸体性能试验方法 GB/T2794胶粘剂粘度的测定单圆筒旋转黏度计法 GB/T3354定向纤维增强聚合物基复合材料拉伸性能试验方法 GB/T5210色漆和清漆拉开法附着力试验 GB/T6739色漆和清漆铅笔法测定漆膜硬度 GB/T6742色漆和清漆弯曲试验（圆柱轴） GB/T7123.1多组分胶粘剂可操作时间的测定 GB/T7124胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料） GB/T7689.5增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定 GB7691涂装作业安全规程安全管理通则 GB/T9722化学试剂气相色谱法通则 GB/T9914.1增强制品试验方法第1部分：含水率的测定 GB/T9914.2增强制品试验方法第2部分：玻璃纤维可燃物含量的测定 GB/T9914.3增强制品试验方法第3部分：单位面积质量的测定 GB11896水质氯化物的测定硝酸银滴定法 GB/T13452.2色漆和清漆漆膜厚度的测定 GB/T17671水泥胶砂强度检验方法(ISO法) GB/T25045玄武岩纤维无捻粗纱 GB50204混凝土结构工程施工质量验收规范 GB50367混凝土结构加固设计规程 GB50728工程结构加固材料安全性鉴定技术规范 JB/T11699高处作业吊篮安装、拆卸、使用技术规程
1 T/CCTAS37—2022
JC/T2217环氧树脂防水涂料 JGJ80建筑施工高处作业安全技术规范 JGT336混凝土结构修复用聚合物水泥砂浆 JT/T532桥梁结构用碳纤维片材 JT/T695混凝土桥梁结构表面涂层防腐技术条件 JT/T991桥梁混凝土表面防护用硅烷膏体材料 JTG/T3310-2019公路工程混凝土结构耐久性设计规范 HG/T3792交联型氟树脂涂料
3术语和定义
下列术语和定义适用于本文件。
3.1
结构耐久性structuraldurability 在设计确定的环境作用和维修、使用条件下，结构及其构件在设计保护年限内保持其安全性、功能
性和适用性的能力。 3.2
混凝土结构表层surfacelayerofconcretestructure 指易受外部环境影响的混凝土结构浅表部位，通常指钢筋保护层厚度内的混凝土层。
3.3
设计保护年限designprotectionlife 在正常设计、正常施工、正常使用和正常养护条件下，混凝土结构表层的渗透防护不需要重新涂覆，
可按其预定目的使用的年限。
3.4
环氧渗透防护体系epoxyosmoticprotectionsystem 环氧渗透固结剂渗透进入混凝土结构表层形成渗透防护层，对缺陷部位进行环氧砂胶修补形成修补
找平层，采用纤维粘贴胶粘贴纤维布形成纤维增强层，最后通过耐候型表面保护漆形成耐久防护层。
3.4.1
渗透防护层penetrationprotectivelayer 采用环氧渗透固结剂渗透进入混凝土表层，固结反应后形成稳定的网状体，与原混凝土形成致密的
憎水、增强、抗渗保护层。起封闭孔隙、微裂隙、微裂纹，提高后续涂层附着力和抵抗外界有害介质侵入的作用。 3.4.2
修补找平层repairlevelinglayer 在混凝土表面缺陷处使用与渗透固结网状体具有兼容性和一定延展性的环氧树脂类修补砂胶修补，
实现表面平整。
2
