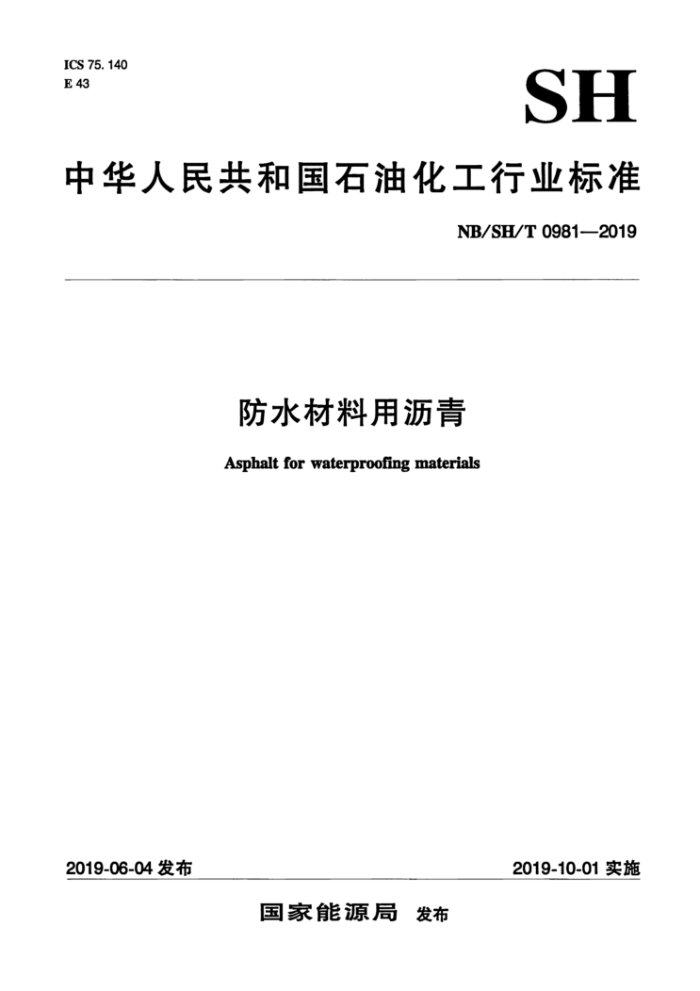

ICS 75.140 E 43
SH
中华人民共和国石油化工行业标准
NB/SH/T0981—2019
防水材料用沥青 Asphaltforwaterproofingmaterials
2019-06-04发布
2019-10-01实施
国家能源局 发布 NB/SH/T0981—2019
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国石油化工集团有限公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会（SAC/TC280SC3）
归口。
本标准负责起草单位：中石油燃料油有限责任公司研究院。 本标准参加起草单位：中石油燃料油有限责任公司、中海油气开发利用公司、中国石化炼油销售
有限公司、佛山高富中石油燃料沥青有限责任公司、北京东方雨虹防水技术股份有限公司、江苏一诺路桥工程检测有限公司。
本标准主要起草人：李剑新、李玉环、赵磊、时敬涛、马庆丰、徐萌、王金凤、高冰梅、豆方杰、 刘金景。
本标准为首次发布。
I NB/SH/T0981—2019
防水材料用沥青
警示：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。 使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
本标准规定了以石油为原料生产的用于防水材料的专用沥青的技术要求，以及试验方法、包装、 标志、贮运及交货验收等要求。
本标准适用于作为防水材料的沥青原料。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T267石油产品闪点与燃点测定法开口杯法 GB/T3536 5石油产品闪点和燃点的测定克利夫兰开口杯法 GB/T328.14 建筑防水卷材实验方法沥青防水卷材低温柔性 GB/T 4507 沥青软化点测定法环球法 GB/T 4509 沥青针入度测定法 GB/T 8928 固体和半固体石油沥青密度测定法 GB/T 11147 石油沥青取样法 GB/T 11148 石油沥青溶解度测定法 GB/T 11964 石油沥青蒸发损失测定法 SH/T 0164 石油产品包装、贮运及交货验收规则 SHV/T0425 石油沥青蜡含量测定法
技术要求及试验方法
3:
防水材料用沥青的技术要求及试验方法见表1。
表1 技术要求及试验方法
项目
试验方法 GB/T 4509
单位 F10 F40 F80 F150 F300 F400 0. 1mm 0~ 20 20~ 60 60~100 100~200|200~400 / 0. 1mm / / / / / 180~250 GB/T 4509
针人度（25℃，100g，5s）针人度*（0℃，100g，5s）软化点（环球法）柔度溶解度（三氯乙烯）
≥ ℃ 60 46 40 35 32 ≤ ℃
GB/T 4507 GB/T 328. 14 GB/T 11148
/
12
2
-2 -10
8
6
99. 0
%
1 NB/SH/T0981—2019
表1(续)
项目
单位 F10 F40 F80 F150 F300 F400 ℃
试验方法 GB/T267或 GB/T3536 SH/T 0425 GB/T11964 附录 A
闪点蜡含量(蒸馏法) 蒸发损失酸碱性（pH)
1
230
200
≤ % ≤ %
4. 5
1. 0
3. 0
6~8
*该指标测试方法采用GB/ 3/T4509的实验方法，仅将恒温水浴温度及测试温度变 更为0℃。 “仲裁时选用GB/T267石油产品闪点与燃点测定法开口杯法
4检验规则
4.1取样
按GB/T11147规定进行。每批取样2L作为检验和留样用 4.2出厂检验
出厂检验项目为本标准第3章规定的全部项目 4.3判定规则
出厂检验项目全部合格方可出 4.4复检规则
其它项目有不符合表1要求时，按 CB/T11147的规定重新抽取双倍样品进行复检，复检结果如仍有一项不符合表1规定，则判该批产品 为不合格
5包装、贮运及交货
本产品一罐为一批次。标志、包装 运输 贮存及交货验收按SH/T0164进行。
6安全
有关防水材料用沥青的运输， 储存使用和
方面的数据和信息，应包括
外理
在该产品“安全技术说明书”中。生产商或供应商提供其防水材料用沥青产品的符合GB/T16483规定的安全技术说明书。
2 NB/SH/T0981—2019
附录A （规范性附录）酸碱性测试方法
A.1范围
本方法适用于石油沥青酸碱性的测定。
A.2仪器、试剂与材料
A.2.1恒温水域。 A.2.2分液漏斗。 A.2.3 锥形瓶：250mL。 A.2.4 标准试纸：5.5-9.0和1-14两种规格均可 A.2.5 定量滤纸：中速，Φ11.0cm~12.5cm A.2.6 6甲苯：化学纯。 A. 2.7 无水乙醇：化学纯
A.3方法与步骤
A.3.1 在250mL锥形瓶中称取沥青3 A.3.2按每克沥青加人5mL甲苯的用量 在锥形瓶中加人甲苯，在温度 65℃±5℃的恒温水槽内回流 0.5h，冷却至室温。然后加 人100mL无水乙 醇 轻轻摇晃后、将溶液转移 至分液漏斗中，充分摇晃混合均匀。然后将分液漏斗置 于铁架台上 净置30min A.3.3将试纸的中部置于分液漏斗下 方，缓慢打开活塞 将下层清液滴在试纸上，待试纸变色后，再与标准比色卡比较，确定溶液的pH值
准确至±0.1
F 来源http://zfxxgk.nea.gov.cn/2023-02/06/c 1310698160.htm
行业标准修改通知单
NB/SH/T0981-2019
《防水材料用沥青》 第1号修改单
本修改单经国家能源局2023年2月6日以第1号公告批准，自2023年2月6日起实施。 ①更改：
将表1中针入度"(0℃，100g，5s)更改为针入度"(4℃，50g，5s)；F400在此条件下对应的针入度范围更改为200～300。
②补充：
a.前言部分，本标准主要起草人中补充毛三鹏，黄宏海，郝亚苹。 b.在2规范性引用文件中补充GB/T1884原油和液体石油产品密度实验室测定法（密度计法）。 c.在表1技术要求及试验方法中补充密度（15℃或25℃）分析项目，其指标要求为报告。
③删除
无。 ④修改后的技术要求和试验方法如表1。
表1防水材料用沥青技术要求及试验方法（NB/SH/T0981-2019）（修改后）项目
单位 F10 F40 F80 F150 F300 F400 试验方法
针入度（25℃，100g， 0. 1mm 20~60
/
0~20
60~100 100~200 200~400
GB/T4509
5s) 5s) 软化点（环球法）≥ C 60 46 40 35 密度（15℃或25℃） g/cm
针入度（4℃，50g， 0. 1mm
200~ 300 /
GB/T4509 GB/T4507 GB/T8928
/
/ 32
1
报告
或 GB/T1884
柔度≤ 溶解度（三氯乙烯） M 闪点"≥ 蜡含量（蒸馏法）≤ g 蒸发损失≤
10 GB/T328.14
℃ %
12
6
-2
2
GB/T11148
99. 0 230
GB/T267或 GB/T3536 SH/T0425 GB/T11964
℃
200
4. 5 6~8
1. 0
%
3. 0
附录A
酸碱性（pH)
“该指标测试方法采用GB/T4509的实验方法，仅将恒温水浴温度及测试温度变更为4℃。 b仲裁时选用GB/T267石油产品闪点与燃点测定法开口杯法。
带格式的：字体：(默认)仿宋(中文) 仿宋，11磅
- 28 - ICS 75.140 E 43
SH
中华人民共和国石油化工行业标准
NB/SH/T0981—2019
防水材料用沥青 Asphaltforwaterproofingmaterials
2019-06-04发布
2019-10-01实施
国家能源局 发布 NB/SH/T0981—2019
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国石油化工集团有限公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会（SAC/TC280SC3）
归口。
本标准负责起草单位：中石油燃料油有限责任公司研究院。 本标准参加起草单位：中石油燃料油有限责任公司、中海油气开发利用公司、中国石化炼油销售
有限公司、佛山高富中石油燃料沥青有限责任公司、北京东方雨虹防水技术股份有限公司、江苏一诺路桥工程检测有限公司。
本标准主要起草人：李剑新、李玉环、赵磊、时敬涛、马庆丰、徐萌、王金凤、高冰梅、豆方杰、 刘金景。
本标准为首次发布。
I NB/SH/T0981—2019
防水材料用沥青
警示：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。 使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
本标准规定了以石油为原料生产的用于防水材料的专用沥青的技术要求，以及试验方法、包装、 标志、贮运及交货验收等要求。
本标准适用于作为防水材料的沥青原料。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T267石油产品闪点与燃点测定法开口杯法 GB/T3536 5石油产品闪点和燃点的测定克利夫兰开口杯法 GB/T328.14 建筑防水卷材实验方法沥青防水卷材低温柔性 GB/T 4507 沥青软化点测定法环球法 GB/T 4509 沥青针入度测定法 GB/T 8928 固体和半固体石油沥青密度测定法 GB/T 11147 石油沥青取样法 GB/T 11148 石油沥青溶解度测定法 GB/T 11964 石油沥青蒸发损失测定法 SH/T 0164 石油产品包装、贮运及交货验收规则 SHV/T0425 石油沥青蜡含量测定法
技术要求及试验方法
3:
防水材料用沥青的技术要求及试验方法见表1。
表1 技术要求及试验方法
项目
试验方法 GB/T 4509
单位 F10 F40 F80 F150 F300 F400 0. 1mm 0~ 20 20~ 60 60~100 100~200|200~400 / 0. 1mm / / / / / 180~250 GB/T 4509
针人度（25℃，100g，5s）针人度*（0℃，100g，5s）软化点（环球法）柔度溶解度（三氯乙烯）
≥ ℃ 60 46 40 35 32 ≤ ℃
GB/T 4507 GB/T 328. 14 GB/T 11148
/
12
2
-2 -10
8
6
99. 0
%
1 NB/SH/T0981—2019
表1(续)
项目
单位 F10 F40 F80 F150 F300 F400 ℃
试验方法 GB/T267或 GB/T3536 SH/T 0425 GB/T11964 附录 A
闪点蜡含量(蒸馏法) 蒸发损失酸碱性（pH)
1
230
200
≤ % ≤ %
4. 5
1. 0
3. 0
6~8
*该指标测试方法采用GB/ 3/T4509的实验方法，仅将恒温水浴温度及测试温度变 更为0℃。 “仲裁时选用GB/T267石油产品闪点与燃点测定法开口杯法
4检验规则
4.1取样
按GB/T11147规定进行。每批取样2L作为检验和留样用 4.2出厂检验
出厂检验项目为本标准第3章规定的全部项目 4.3判定规则
出厂检验项目全部合格方可出 4.4复检规则
其它项目有不符合表1要求时，按 CB/T11147的规定重新抽取双倍样品进行复检，复检结果如仍有一项不符合表1规定，则判该批产品 为不合格
5包装、贮运及交货
本产品一罐为一批次。标志、包装 运输 贮存及交货验收按SH/T0164进行。
6安全
有关防水材料用沥青的运输， 储存使用和
方面的数据和信息，应包括
外理
在该产品“安全技术说明书”中。生产商或供应商提供其防水材料用沥青产品的符合GB/T16483规定的安全技术说明书。
2 NB/SH/T0981—2019
附录A （规范性附录）酸碱性测试方法
A.1范围
本方法适用于石油沥青酸碱性的测定。
A.2仪器、试剂与材料
A.2.1恒温水域。 A.2.2分液漏斗。 A.2.3 锥形瓶：250mL。 A.2.4 标准试纸：5.5-9.0和1-14两种规格均可 A.2.5 定量滤纸：中速，Φ11.0cm~12.5cm A.2.6 6甲苯：化学纯。 A. 2.7 无水乙醇：化学纯
A.3方法与步骤
A.3.1 在250mL锥形瓶中称取沥青3 A.3.2按每克沥青加人5mL甲苯的用量 在锥形瓶中加人甲苯，在温度 65℃±5℃的恒温水槽内回流 0.5h，冷却至室温。然后加 人100mL无水乙 醇 轻轻摇晃后、将溶液转移 至分液漏斗中，充分摇晃混合均匀。然后将分液漏斗置 于铁架台上 净置30min A.3.3将试纸的中部置于分液漏斗下 方，缓慢打开活塞 将下层清液滴在试纸上，待试纸变色后，再与标准比色卡比较，确定溶液的pH值
准确至±0.1
F 来源http://zfxxgk.nea.gov.cn/2023-02/06/c 1310698160.htm
行业标准修改通知单
NB/SH/T0981-2019
《防水材料用沥青》 第1号修改单
本修改单经国家能源局2023年2月6日以第1号公告批准，自2023年2月6日起实施。 ①更改：
将表1中针入度"(0℃，100g，5s)更改为针入度"(4℃，50g，5s)；F400在此条件下对应的针入度范围更改为200～300。
②补充：
a.前言部分，本标准主要起草人中补充毛三鹏，黄宏海，郝亚苹。 b.在2规范性引用文件中补充GB/T1884原油和液体石油产品密度实验室测定法（密度计法）。 c.在表1技术要求及试验方法中补充密度（15℃或25℃）分析项目，其指标要求为报告。
③删除
无。 ④修改后的技术要求和试验方法如表1。
表1防水材料用沥青技术要求及试验方法（NB/SH/T0981-2019）（修改后）项目
单位 F10 F40 F80 F150 F300 F400 试验方法
针入度（25℃，100g， 0. 1mm 20~60
/
0~20
60~100 100~200 200~400
GB/T4509
5s) 5s) 软化点（环球法）≥ C 60 46 40 35 密度（15℃或25℃） g/cm
针入度（4℃，50g， 0. 1mm
200~ 300 /
GB/T4509 GB/T4507 GB/T8928
/
/ 32
1
报告
或 GB/T1884
柔度≤ 溶解度（三氯乙烯） M 闪点"≥ 蜡含量（蒸馏法）≤ g 蒸发损失≤
10 GB/T328.14
℃ %
12
6
-2
2
GB/T11148
99. 0 230
GB/T267或 GB/T3536 SH/T0425 GB/T11964
℃
200
4. 5 6~8
1. 0
%
3. 0
附录A
酸碱性（pH)
“该指标测试方法采用GB/T4509的实验方法，仅将恒温水浴温度及测试温度变更为4℃。 b仲裁时选用GB/T267石油产品闪点与燃点测定法开口杯法。
带格式的：字体：(默认)仿宋(中文) 仿宋，11磅
- 28 -
