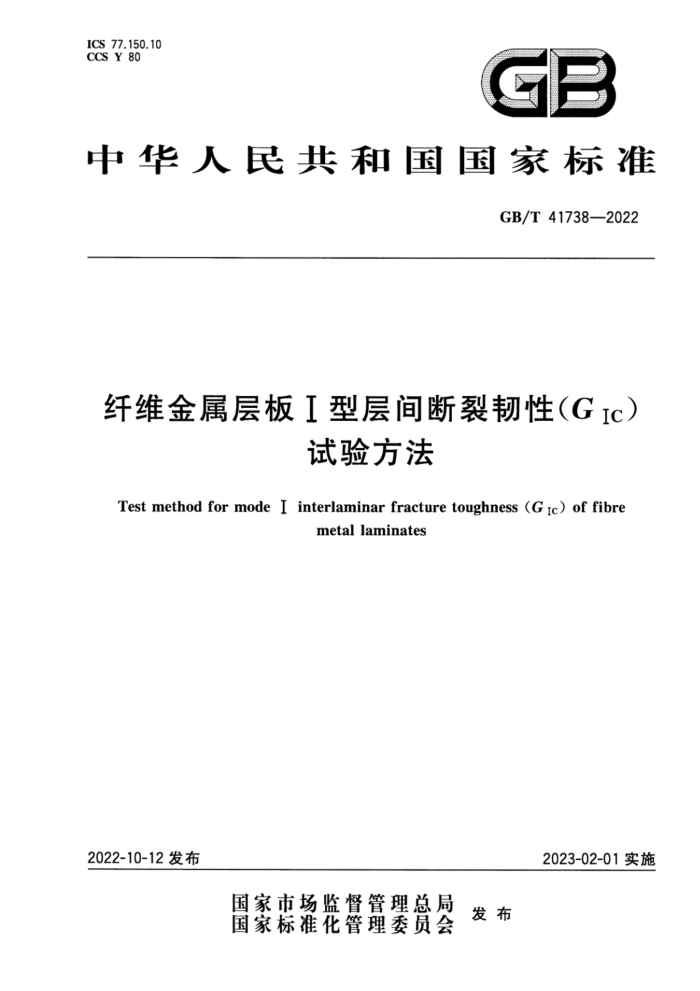

ICS 77.150.10 CCS Y 80
GB
中华人民共和国国家标准
GB/T 41738—2022
纤维金属层板I型层间断裂韧性（GIc）
试验方法
Test method for mode I interlaminar fracture toughness (G ic) of fibre
metallaminates
2023-02-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41738—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由全国碳纤维标准化技术委员会（SAC/TC572)归口。 本文件起草单位：南京航空航天大学、南京工程学院、江苏省产品质量监督检验研究院、江阴协统汽
车附件有限公司、江苏省复合材料学会、南京玻璃纤维研究设计院有限公司、江苏众信绿色管业科技有限公司。
本文件主要起草人：陶杰、李华冠、王燕、钱正君、华小歌、王琼、陈熹、项俊贤、林艳艳、匡宁、王永红、 崔益华、孟宪虎、张旭、钱德洪、赵谦、贺忠臣。
- GB/T41738—2022
纤维金属层板I型层间断裂韧性（GIc）
试验方法
1范围
本文件描述了用单悬臂梁（singlecantileverbeam，SCB）样品和双悬臂梁（doublecantileverbeam， DCB)样品测定纤维金属层板I型层间断裂韧性（GIc）试验方法的试验原理、试验设备、样品、状态调节、试验过程、计算及结果显示、试验报告。
本文件适用于测定发生I型层间断裂的纤维金属层板和复合材料临界能量释放率（GIc）、载荷-位移曲线、GIc裂纹扩展阻力曲线（R曲线）。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2918 塑料试样状态调节和试验的标准环境 GB/T8170数值修约规则与极限数值的表示和判定 GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与
校准
GB/T21526 结构胶黏剂粘接前金属和塑料表面处理导则 GB/T27797.1纤维增强塑料试验板制备方法第1部分：通则 GB/T39812 塑料 试样的机加工制备
3术语和定义
下列术语和定义适用于本文件。
3.1
纤维金属层板 fibremetallaminates;FMLs 厚度和铺层方向是常规设计的，由金属薄板（铝合金、钛合金等）和纤维（玻璃纤维、碳纤维、芳纶纤
维等)复合材料交替铺设后，在适宜温度和压力下固化而成的一种层间混杂复合材料。 3.2
I型层间断裂韧性 modeIinterlaminarfracturetoughness GIC 在I型裂纹开裂模式下，纤维增强复合材料层合板对分层裂纹起始及扩展的阻抗。 注1：单位为焦耳每平方米(J/m*），用临界能量释放率（criticalenergyreleaserate)表征。 注2：I型裂纹开裂模式如图1所示，其中图1b)双悬臂梁样品参考ASTMD5528单向纤维增强聚合物复合材料
I型层间断裂韧性的标准试验方法中的样品尺寸，琴式铰链宽度与样品宽度相同，加载力方向垂直于样品平面。
1 GB/T41738—2022
h
1
单悬臂梁样品
b) 双悬臂梁样品
标引序号说明： K
一压片；
S 一样品； F -加载方向； H 一铰链；
样品厚度；样品长度；琴式铰链和预制裂纹靠近样品中部一侧的距离；一样品宽度。
h L a h
-
图1 带有预制裂纹的单悬臂梁样品和双悬臂梁样品
3.3
NL点NLpoint 载荷位移曲线上的线性偏离点。 注：如图2中的载荷位移曲线上标出的NL点所示。 GB/T41738—2022
3.4
VIS点VISpoint 在样品边缘目测到的裂纹起始点。 注：如图2中的载荷位移曲线上标出的VIS点所示。
3.5
5%MAX点5%MAXpoint 样品加载时，下面两种情况中首先出现的点： a) 从初值（C。）处的柔度增加到5%的点（Cs%）。 b）最大载荷点（MAX)。 注：如图2中的载荷位移曲线上标出的Cs%点与MAX点所示。
MAX
A
40 F
VIS
30
N
N/
20
10
5
10
15 位移/mm
20
25
标引序号说明： 1——卸载后的初始裂纹； 2——裂纹扩展； 3——裂纹扩展标记。 注1：样品的载荷位移曲线显示：在卸载后从嵌人物开始；通过裂纹扩展和卸载后产生的I型预制裂纹再开始。 注2：图中显示Cs%值出现在最大载荷值之后，重新加载后的曲线明显有5mm的偏移。
图2FMLs样品I型断裂韧性测试的载荷位移曲线
3.6
PROP点PROPpoint 在载荷-位移曲线上，裂纹发生器以外的，裂纹长度非连续增加的点，不考虑裂纹被终止的点。
3.7
裂纹扩展阻力曲线 crackpropagationresistancecurve R曲线 R-curve GIc作为I型裂纹长度初始值和随后扩展值的函数构成的阻力曲线。 注：典型的FMLs样品I型断裂韧性测试的裂纹扩展阻力曲线如图3所示。
3 GB/T 41738—2022
2 000
a
.0000 o0o
0 PROP
1 500 宣
Cs% VIS. NL
1000 /L)/
500
1 60
0
1
1
30
45
75
90
裂纹长度/mm
3FMLs样品I型断裂韧性测试的裂纹扩展阻力曲线（R曲线）
图3
4试验原理
采用单悬臂梁样品或双悬臂梁样品，通过琴式铰链使裂纹扩展载荷垂直于预制裂纹平面以恒定的加载速率施加到SCB样品或DCB样品上。在整个过程中，测量施加在样品上的载荷和位移值，确定临界能量释放率和其与裂纹长度之间的关系。
对于铺层结构为2-1、4-3等偶数层的纤维金属层板和3-2、5-4等奇数层的纤维金属层板，均可采用单悬臂梁测试和双悬臂梁测试，确定临界能量释放率和其与裂纹长度的关系。测量中可根据需要将预制裂纹置于层板的任意界面以满足对于不同界面层间断裂韧性的性能需求；如果在试验过程中出现纤维金属层板的结构不均衡性，造成样品在试验过程中未能保持水平，则需使用单悬臂梁测试的试验方法。
5试验设备
5.1试验机
试验机应符合GB/T16825.1规定，具有恒定的位移速率，其测力系统准确度应为1级或优于1级。 5.2加强材料
对于单悬臂梁样品，应按GB/T21526的规定，在纤维金属层板的下表面粘接层合板结构或蜂窝结构的加强材料，厚度根据所选用的结构和材料确定，加强材料宜选用玻璃纤维-环氧树脂蜂窝结构，粘接剂可选择环氧树脂、氰基丙烯酸酯等材料。对于双悬臂梁样品，不使用加强材料，仅将样品一端固定在具有支撑并夹紧的钢制夹具中。 5.3测量仪器 5.3.1千分尺：精度为0.001mm或更高，用于测量样品的厚度。测量时，千分尺应具有能与被测表面匹配的接触面（如平面对平面、抛光的表面，半球面对不规则的表面）。
4 GB/T41738—2022
5.3.2 游标卡尺：精度为0.02mm或更高，用于测量样品的宽度。 5.3.3直尺：精度为1mm，用于测量样品的长度和对样品边缘做标记以检测裂纹扩展。 5.4移动式显微镜（可选）
移动式显微镜用于测量裂纹长度，应有0mm～200mm的行程，放大倍数不小于70倍，读数精度为0.05mm。 5.5无黏性嵌入薄膜
用作嵌人物的无黏性高分子薄膜的厚度不超过13μm。对于固化温度低于180℃的环氧树脂基复合材料，宜使用聚四氟乙烯（PTFE)薄膜；对于固化温度高于180℃C的复合材料（例如聚酰亚胺或双马来酰亚胺复合材料），宜使用聚酰亚胺薄膜。 5.6辅助装置 5.6.1干燥器：用于存放状态调节后的样品，包含合适的干燥剂，如硅胶或者无水氯化钙。 5.6.2脱模剂：当用聚酰亚胺薄膜作为无黏性嵌人薄膜，宜使用含有硅的脱模剂。 5.6.3胶黏剂：宜使用双组分室温固化型，如环氧树脂胶黏剂，或单组分室温固化型，如氰基丙烯酸酯胶黏剂，用于样品与琴式铰链的粘接。 5.6.4溶剂：有机溶剂，如丙酮或乙醇。 5.6.5 砂纸（研磨纸）：粒径30μm(500目）或者更细。 5.6.6白色液体：水溶性的打字机修改液。
6样品
6.1样品的制备
样品应采用GB/T27797.1规定的制备方法进行制备，其表面不应采用机械加工满足厚度要求。 对于单悬臂梁样品，在纤维金属层板的下表面粘接层合板结构或蜂窝结构的加强材料，厚度根据所
选用的结构和材料确定，加强材料宜选用玻璃纤维-环氧树脂蜂窝结构，粘接剂可选择环氧树脂、氰基丙烯酸酯等材料。对于双悬臂梁样品，不使用加强材料。
用作嵌人物的无黏性高分子薄膜，可以置于层板的任意界面，（如第一层金属与复合材料界面、第二
层金属与复合材料界面、中间层金属与复合材料界面等），还可以置于复合材料与复合材料之间的界面，用于满足对于层板不同界面层的测试。
如果使用聚酰亚胺薄膜，薄膜应在嵌人层合板之前用脱模剂涂覆或喷涂。薄膜应在涂覆脱模剂之
前切割成合适的尺寸。薄膜涂覆脱模剂后，在130℃条件下烘烤30min，该过程进行2次。样品由制备好的纤维金属层板经机械加工制得，机械加工按GB/T39812规定的方法进行。 6.2形状与尺寸
样品的形状与尺寸参照图1，长度取L=180mm，宽度取b=25mm。对于不同结构的纤维金属层板，可根据材料和结构的需要确定厚度；预制裂纹从样品一端起始，长度为55mm，琴式铰链距离预制裂纹靠近样品中部的一端距离（a）为15mm，琴式铰链距离样品起始端为40mm。加强材料的厚度根据纤维金属层板结构的厚度和加强材料所使用的结构而定。
单个样品的厚度和宽度与该组样品平均值的偏差应不大于1%。
5 GB/T41738—2022
6.3样品检查
样品应平整无扭曲，无分层，表面清洁，边缘光滑。检查并剔除产生扭曲、翘曲和切割损伤的样品。 测量每个样品长度（L）精确到0.01mm。沿着长度方向间隔均匀的3个点，测量样品宽度（6），精
确到0.02mm。沿样品中心线测量上述3点的厚度（h），精确到0.02mm。最后在中心接近边缘的2个附加点上测量样品厚度，以检查样品厚度的均匀性。
6.4样品数量
每组有效样品应不少于5个。
6.5加载点的连接
将用于加载的琴式铰链与含有预制裂纹的样品端部表面粘接，加载夹具应与样品平行且相互对齐，并在胶接处用夹板固定。 6.6 5裂纹长度测量
在样品侧面喷涂上白色水溶性涂料，涂料风干后，沿着样品边缘每间隔5mm做标记，并延伸到至
少超过预制裂纹55mm处。另外，在开始的10mm和最后的5mm每间隔1mm做标记，
7状态调节
如被测材料的状态调节在材料规范中有明确规定，则按规定对样品进行状态调节。如没有规定，状态调节应按GB/T2918执行。
8试验步骤
8.1试验准备
8.1.1试验应在GB/T2918规定的标准条件（温度为23℃士2℃，相对湿度为50%土5%）下进行。 8.1.2 将样品安装到试验机的夹具中，试验过程中保持样品水平。 8.2初始加载 8.2.1以1mm/min~5mm/min的恒定速率进行加载。 8.2.2连续记录载荷和位移。记录裂纹的位置，精确到0.5mm。 8.2.3加载期间，在样品边缘目测到裂纹起始时，在载荷-位移曲线上标注为VIS点，记录该点载荷-位移的数据值。 8.2.4采用光学放大镜观察裂纹拓展，当预制裂纹外的裂纹长度达到3mm～5mm时停止加载。如果观察到预制裂纹处的裂纹出现不稳定扩展，继续加载，直至预制裂纹外的裂纹长度达到3mm～5mm，并在报告中标明。如果裂纹长度超过3mm～5mm，在报告中标明。 8.2.5以低于25mm/min的恒定速率卸载， 8.2.6卸载后，在样品两个侧边对预制裂纹的尖端做标记。如果两个标记的位置相差超过2mm，或者样品从夹具上脱落，应在报告中标明。 8.3重新加载 8.3.1与初始加载一样，在1mm/min～5mm/min之间选取一个恒定速率对样品重新进行加载，在达
6
