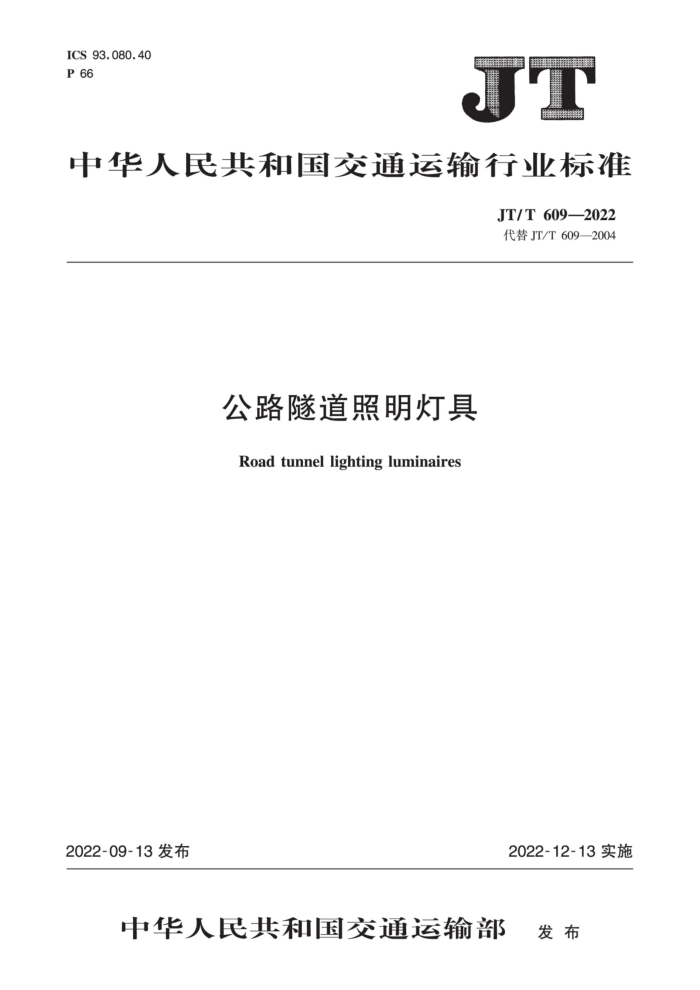

ICS 93.080.40 P 66
中华人民共和国交通运输行业标准
JT/T609—2022 代替JT/T609—2004
公路隧道照明灯具
Roadtunnel lighting luminaires
2022-09-13发布
2022-12-13实施
中华人民共和国交通运输部 发布 JT/T 609—2022
目 次
前言
1
范围规范性引用文件
1
2
3 术语和定义 4 分类和规格型号
技术要求 6 试验方法检验规则 8 标志、包装、运输和储存
5
1 JT/T609—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JT/T609—2004《公路隧道照明灯具》。与JT/T609—2004相比，除结构调整和编辑性改动外，主要技术内容变化如下：
修改了公路隧道照明灯具、调光型灯具的定义（见3.1、3.5,2004年版的3.1、3.3）；一增加了初始光效、配光分布、寿命、非对称配光灯具等术语和定义（见3.2、3.3、3.4、3.6）；一删除了反光器、非调光灯具、逆光光带灯具的术语和定义（见2004年版的3.2、3.4、3.5）；一修改了光源类型分类（见4.1.1,2004年版的4.1.1）；
修改了按配光类型分类（见4.1.3，2004年版的4.1.2）；修改了隧道照明灯具的规格型号的表达方式（见4.2，2004年版的4.2）； -增加了拆装要求、透镜要求、散热要求（见5.1.1、5.1.6、5.1.7）；修改了安装支架要求、耐力性要求、互换性要求（见5.1.2、5.1.3、5.1.4,2004年版的5.4.6、 5.4.3,5.4.2); 一删除了一般要求的灯具应按经批准的图样和技术文件制造（见2004年版的5.1.1）； -增加了工作环境条件（见5.2）；一修改了材料要求（见5.5，2004年版的5.3）；增加了结构要求中的承重要求（见5.6.2）；
删除了结构要求中维护性要求（见2004年版的5.4.5）；增加了色度要求、抗冲击性能、电磁兼容性要求、谐波要求、功率因数要求、配光要求、调光要求（见5.7.3、5.7.5、5.7.8、5.7.9、5.7.10、5.7.12、5.7.13)；修改了开启要求、耐腐蚀要求、电气性能要求、灯具寿命要求（见5.7.2、5.7.6、5.7.7、5.7.11， 2004版的5.5.3、5.5.1、5.5.8、5.6)；删除了光度性能（见2004年版的5.5.12）；一修改了接线要求、接地要求（见5.8.2.1、5.8.2.2,2004年版的5.4.8、5.5.4）；一修改了隧道照明灯具的眩光限制（见5.8.3，2004年版的5.1.4）；增加了节能要求（见5.9）；修改了试验方法的体系和内容（见第6章，2004年版的第6章）；修改了检验规则（见7.1、7.2,2004年版的7.1、7.2）；修改了标志、包装、运输和储存要求（见8.1、8.2、8.3、8.4,2004年版的第8、9章）。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本文件起草单位：招商局重庆交通科研设计院有限公司、上海三思电子工程有限公司、广东德洛斯
照明工业有限公司、重庆交通大学。
本文件主要起草人：史玲娜、涂耘、唐小红、郭奇波、梁波、杨和良、陈晓利、王江波、李远哲、王小军、 刘相华
本文件的历次版本发布情况为：
-2004年首次发布为JT/T609—2004；一本次为第一次修订。
II JT/T609—2022
公路隧道照明灯具
1范围
本文件规定了公路隧道照明灯具的分类、规格型号，技术要求，试验方法，检验规则，以及标志、包装、运输和储存等要求
本文件适用于公路隧道照明灯具的生产、检验和使用。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T 4208 外壳防护等级（IP代码） GB/T 6882 声学声压法测定噪声源声功率级和声能量级 消声室和半消声室精密法 GB7000.1—2015 灯具第1部分：一般要求与试验 GB 7000.203 灯具 第23部分：特殊要求道路与街路照明灯具 GB/T 7922 照明光源颜色的测量方法 GB/T7962.12—2010无色光学玻璃测试方法 第12部分：光谱内透射比 GB/T 9174 一 般货物运输包装通用技术条件 GB/T9468—2008 灯具分布光度测量的一般要求 GB17625.1—2012 电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A） GB/T17743一2021电气照明和类似设备的无线电骚扰特性的限值和测量方法 GB/T18595—2014 一般照明用设备电磁兼容抗扰度要求 GB 19573 高压钠灯能效限定值及能效等级 GB/T26110—2010锌铝涂层技术条件 JT/T495公路交通安全设施质量检验抽样方法 JT/T939.1—2014公路LED照明灯具第1部分：通则
3术语和定义
下列术语和定义适用于本文件。
3.1
公路隧道照明灯具 tunnel lighting luminaire 为了满足公路隧道内照明需求的灯具注：灯具包括光源、灯体、安装支架及必需的辅助装置。
1 JT/T609—2022
3.2
初始光效 initial luminous efficiency 隧道照明灯具实测初始光通量与功率的比值。 注：单位为流明每瓦（lm/W）。
3.3
配光分布 light distribution 使隧道照明灯具出射光满足隧道照明特点的出射光的光强分布。
3.4
寿命 lifetime 灯具从开始使用到光通量衰减到初始值70%的时间。
3.5
调光型灯具 dimming luminaire 输出光通量可调的灯具。
3.6
非对称配光灯具 asymmetric distribution luminaire 可通过特殊的配光设计使灯具光强分布在空间上不对称的灯具。
4分类和规格型号
4.1分类 4.1.1 按光源类型可分为气体放电灯具和固态光源灯具。 4.1.2 按调光类型可分为调光型灯具和非调光型灯具。 4.1.3 按配光类型可分为对称配光灯具和非对称配光灯具。 4.2 规格型号
灯具的规格型号如图1所示，灯具代号见表1。
S
灯具功率配光分类代号调光分类代号光源分类代号隧道灯
图1规格型号表1 灯具代号
灯具类型隧道灯光源分类调光型灯具非调光型灯具对称配光灯具
代 号
S
气体放电灯具固态光源灯具
G-高压钠灯；Y荧光灯；J-金卤灯；W-无极灯
L-LED灯
D ND s
