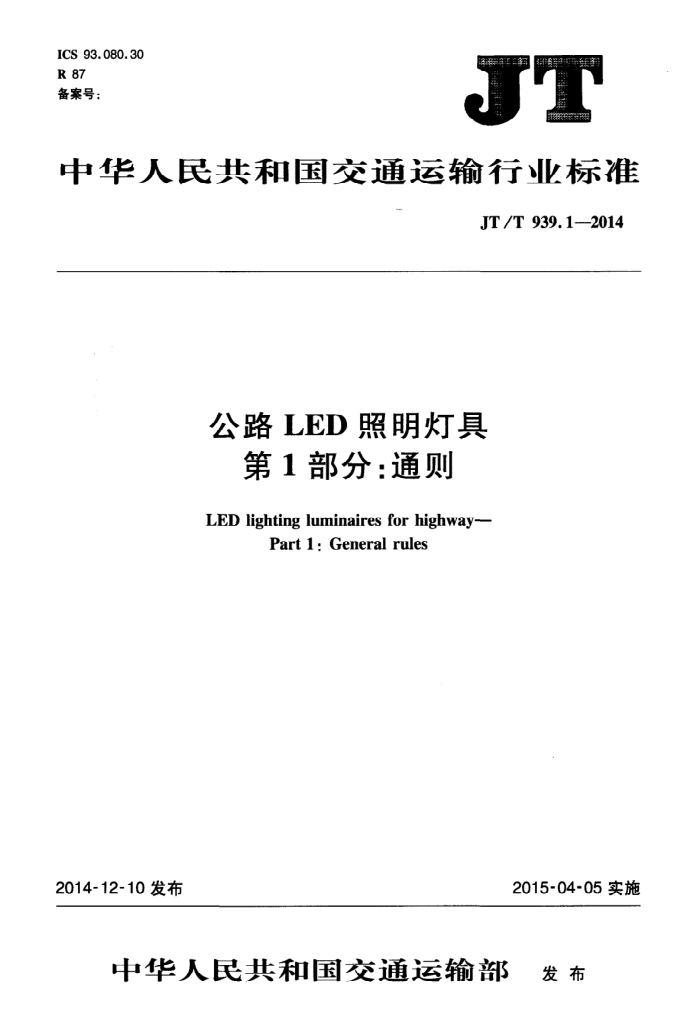

ICS 93.080.30 R 87 备案号：
中华人民共和国交通运输行业标准
JT /T 939.12014
公路LED照明灯具
第1部分：通则
LED lighting luminaires for highway--
Part 1 : General rules
2014-12-10发布
2015-04-05实施
中华人民共和国交通运输部 发布 JT/T 939.1—2014
目 次
前言
范围 2 规范性引用文件 3
1
术语和定义 4 组成、分类与型号 5 技术要求
试验方法检验规则
6
6
2
8 标志、包装、运输和储存
1()
I JT/T939.1—2014
前 言
JT/T939《公路LED照明灯具》分为五个部分：
第1部分：通则； -第2部分：公路隧道LED照明灯具；第3部分：公路室外LED照明灯具： -第4部分：桥梁护栏LED照明灯具；第5部分：照明控制器。
本部分为JT/T939的第1部分。 本部分按照CB/T1.1—2009给出的规则起草。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本部分起草单位：交通运输部公路科学研究院、上海三思电子工程有限公司、北京中交华安科技有
限公司、国家交通安全设施质量监督检验中心、北京诚达交通科技有限公司、中节能晶和照明有限公司惠州雷士光电科技有限公司、山西光宇半导体照明股份有限公司、广东健隆达光电科技有限公司、深圳市桑达实业股份有限公司、上海市隧道工程轨道交通设计研究院。
本部分主要起草人：韩文元、杨勇、蒋海峰、陆依蒙、蒋强、张志海、洪晓松、高强、乔脐、许敏、李文彬、朱光翔、张良、支晓伶、张革、杨方勤、王冬松、严明。
ⅢI JT/T939.1-—2014
公路LED照明灯具
第1部分：通则
1 范围
JT/T939的本部分规定了公路LED照明灯具（以下简称灯具）的组成、分类与型号、技术要求、试验方法、检验规则和标志、包装、运输和储存等。
本部分适用于公路隧道、路段及桥梁、收费广场、服务区等场所使用的LEI)照明灯具，其他道路可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 GB/T 2423.1 电工电了产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验方法 GB/T 2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T 2423.17 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22 环境试验第2部分：试验方法试验N：温度变化 GB/T 3681
包装储运图示标志
塑料自然日光气候老化、玻璃过滤后日光气候老化和菲涅耳镜加速日光气候老化的暴露试验方法
GB/T 5080.7 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验
方案光源显色性评价方法声学声压法测定噪声源声功率级消声室和半消声室精密法灯具第1部分：一般要求与试验道路与街路照明灯具安全要求灯具分布光度测量的一般要求半导体集成电路封装结到外壳热阻测试方法电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）
GB/T 5702 CB/T 6882 GB 7000.1 GB 7000.5 GB/T 9468 GB/T14862 GB 17625.1 GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB 17743
电气照明和类似设备的无线电骚扰特性的限值和测量方法
GB/T 18226 高速公路交通工程钢构件防腐技术条件 CB 18595
一般照明用设备电磁兼容抗扰度要求公路照明技术条件公路交通安全设施质量检验抽样方法
GB/T 24969 JT/T 495
1 JT/T939.1—2014
JT/T817—2011公路机电系统设备通用技术要求及检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
灯具老炼试验 agingtest of luminaire 公路LED照明灯具于输入端子间施加额定频率的额定电压，在室内自然无风状态下按照燃点
11.5h、关断0.5h循环工作，关断时间不计人老炼时间，累计点灯1000h进行的试验。 3.2
相关色温correlated colortemperature 在CIE（1960）均匀色度空间内，光源色度坐标与距离普朗克轨迹（Planckianlocus）最近处对应的黑
体辐射的绝对温度值，称为该光源的相关色温。 3.3
灯具光效luminous sefficacy 灯具所发出的总光通量（1）与该灯具所消耗的电功率（W）的比值。
3.4
显色指数colorrenderingindex 以待测光源与参考光源照射CIE13.3指定的颜色试片，以参考光源为100%，比对同一颜色试片在
两光源照射下所呈现之相对颜色差异指数。 综合前1至8号颜色性指数之平均值为该待测光源的平均显色指数。 3.5
眩光glare 由于视野中的亮度分布或者亮度范围的不适宜，或存在极端的对比，以致引起不舒适感觉或降低观
察目标或细部的能力的视觉现象 3.6
调光灯具 dimmingluminaire 可通过接收照明控制器输出控制信号实时改变输出功率，进而调节输出光通量的灯具。
3.7
驱动电源drivingpower 把供电电源转换为额定电压或电流以驱动灯具发光的装置，通常也称为控制电源
3.8
照明控制器lighting energy saving controller 采用标准接口用于对可调光的灯具进行亮度调节控制的装置
3.9
稳定状态stabilize state 灯具点亮后，15min内光通量变化小于0.5%，指达到稳定状态
3.10
初始光通量initial luminousflux 老炼试验后，对灯具进行光通量测试，测试结果定义为初始光通量。
3.11
光通维持率luminous flux maintenance 在规定条件下对灯具进行燃点，在寿命期间内燃点达到特定时间时所发出的光通量与初始光通量
2
