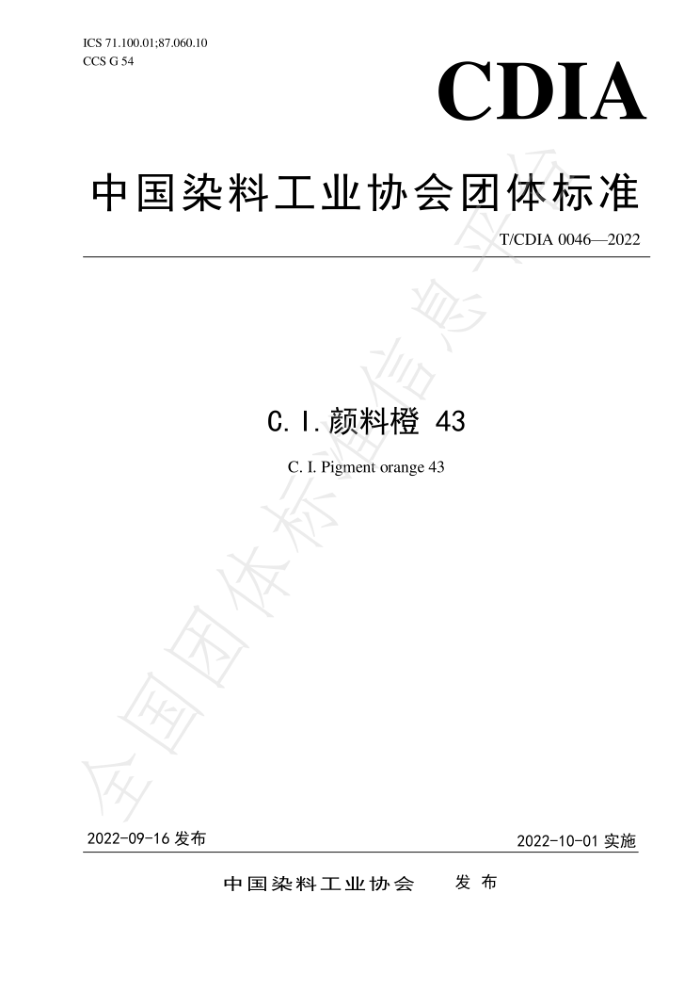

ICS 71.100.01;87.060.10 CCS G 54
CDIA
中国染料工业协会团体标准
T/CDIA00462022
S C.1-题料橙 43
C. I. Pigmen orange 43
国团体标
2022-09-16发布
2022-10-01实施
发布
中国染料工业协会 全国团体标准信息平台 T/CDIA 0046—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国染料工业协会提出。 本文件由中国染料工业协会团体标准化技术委员会归口，本文件起草单位：鞍山辉虹颜料科技有限公司、浙江信凯科技集团股份有限公司、中国染料工
业协会。
本文件主要起草人：孙东洲、张燕、赵园媛、李武、王丽娜
全国团体标准
1 T/CDIA0046—2022
全国团体标准信息平台 T/CDIA0046—2022
C.I.颜料橙43
1范围
本文件规定了C.I.颜料橙43的要求、取样、试验方法、检验规则及标志、包装、运输和贮存等内容。
本文件适用于由1,4,5.8一萘四甲酸（酐）与邻苯二胺缩合，经分离后的滤饼，再经颜料化及表面处理而制得的颜料橙43。产品主要用于涂料、塑料、油墨等领域着色。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1710—2008 同类着色颜料耐光性比较 GB/T1864—2012 颜料和体质颜料通用试验方法颜料颜色的比较 GB/T3186色漆、清漆和色漆与清漆用原材料取样 GB/T5211.20 颜料分散体及样板的制备和评定方法 GB/T5211.1—2003 颜料水溶物测定冷萃取法 GB/T5211.3—2020 颜料和体质颜料通用试验方法第3部分：105℃挥发物的测定 GB/T5211.5—2008 颜料耐性测定法 GB/T5211.12—2007 颜料水萃取液电阻率的测定 GB/T5211.6—2020 颜料和体质颜料通用试验方法第6部分：水悬浮液pH值的测定 GB/T5211.15—2014 颜料和体质颜料通用试验方法第15部分：吸油量的测定 GB/T5211.18—2015 颜料和体质颜料通用试验方法第18部分：筛余物的测定水法（手工操
作)
GB/T5211.19着色颜料的相对着色力和冲淡色的测定目视比色法 GB/T5211.20在本色体系中白色、黑色和着色颜料颜色的比较色度法 GB/T8170一2008数值修约规则与极限数值的表示和判定 GB/T13451.2着色颜料相对着色力和白色颜料相对散射力的测定光度计法 HG/T3853一2006颜料干粉耐热性测定法
3术语和定义
规范性引用文件中界定的术语和定义适用于本文件。
3 T/CD1A00462022
4产品结构式
K X
本文件规定的C.I. 颜料橙43产品结构式见图1：
o
息
.
Lu 1 Cl 胰料组七统相泌 X
图1
分子式：C26H:2N,02
CAS RN:4424-06-0
5要求
产品应符合表1的要求
表1质量要求
指标橙色粉末近似～微商定 100±5 2.0 ≤1. 0 ≤350 6~9
项目
外观颜色相对着力与参比样"比）/% 105℃挥发物（质量务数）/% 水溶物（质量分数）/% 水举取液电导率/（μS/cm）水悬泽液pH值吸油量（与参比样"比）7% 筛余物（商定筛网孔径） （质量分数）/% 耐溶剂性（商定溶剂）/级耐光性（与参比样"比）耐热性/℃
1
目视法仪器法
相差不大于参比样的20%
商定商定无显著差异 ≥200 T/CDIA00462022
耐迁移性（与参比样比）/级分散性（与参比样"比） “由供需双方商定
不差于参比样无显著差异
6取样
产品按GB/T一3186的规定取样，也可按商定方法取样。取样量根据检验需要确定。
7试验方法
7.1外观
采取目测方法进行。
7.2颜色
7.2.1总则
售信息
提供了两种方法：A法（目视法）和B法（仪器法）。可商定选用其中任一方法。仲裁时选用 B法（仪器法)。
7.2.2A法（目视法）
按GB/T1864一2012中的规定进行。颜料分散体及样板的制备和评定方法也可由供需双方商定。
7.2.3B法（仪器法）
按GB/T5211.20中的规定进行。颜料分散体及样板的制备和评定方法也可由供需双方商定。
7.3相对着色力
7.3.1总则
提供了两种方法：A法（目视法）和B法（仪器法）。可商定选用其中任一方法。仲裁时选用B 法（仪器法）。
7.3.2A法（目视法）
按GB/T5211.19中的规定进行。颜料分散体的制备及评定方法也可由供需双方商定。
7.3.3B法（仪器法）
5 T/CDIA0046—2022
按GB/T13451.2中的规定进行。颜料分散体的制备及评定方法也可由供需双方商定。
7.4105℃挥发物
按GB/T5211.3一2020中的规定进行。试样量取5g。
7.5水溶物
按GB/T5211.2一2003中的规定进行。试样量取2.5g。
7.6水萃取液电导率
按GB/T5211.12一2007中的规定进行。结果以水萃取液电导率表示，单位为μS/cm（微西门子每厘米）。
7.7水悬浮液pH值
按GB/T5211.6一2020中的规定进行。
7.8吸油量
按GB/T5211.15一2014中的规定进行。通过对试样和参比样分别进行检验，将测得的试样吸油量与参比样吸油量比较，计算相对百分数偏差值进行评定。
7.9筛余物
按GB/T5211.18一2015中的规定进行。筛网孔径、试样量及要求由供需双方商定。特定试验条件及评定方法也可由供需双方商定。
7.10耐溶剂性
按照GB/T5211.5一2008中的规定进行。耐溶剂性试验所用溶剂由供需双方商定，结果均以滤液的沾色级别表示。
7.11耐光性
按GB/T1710一2008中B法（暴露于人造日光下）的规定进行。试验用样板制备采用GB/T1710 一2008附录B中规定的方法。暴晒试验时间为600小时，按GB/T1710一2008中6.3评定试验结果。特定试验条件及评定方法也可由供需双方商定。
7.12耐热性
按HG/T3853一2006中的规定进行。特定试验条件及评定方法也可由供需双方商定。 注：通常产品在涂料、油墨和塑料等领域里的实际可使用温度可能会不同于本方法所确定的温度，不同应用领域可使用的温度由对应的试验结果确定。如应用于涂料领域的产品可参考采用GB/T1711规定的方法进行试验，应用于塑料领域的产品可参考采用HG/T4767.1一2014和HG/T4767.2一2014规定的方法进行试验。
