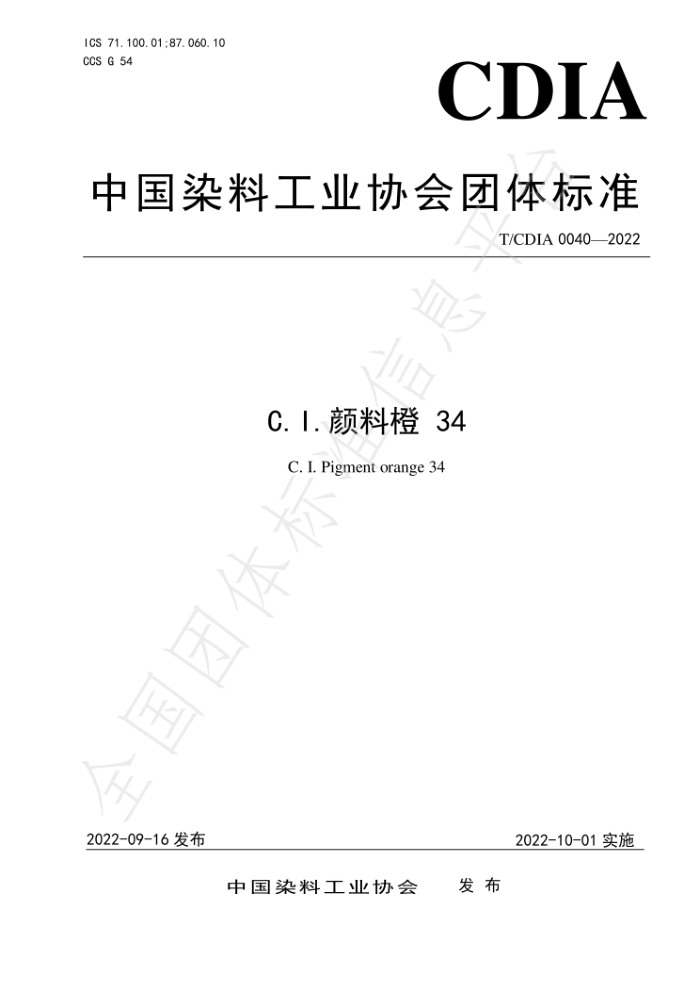

ICS 71.100.01;87.060.10 CCS G 54
CDIA
中国染料工业协会团体标准
T/CDIA0040—2022
S
C.1.颜料橙 34 C. I. Pigment orange 34
国团体标
2022-09-16发布
2022-10-01实施
发布
中国染料工业协会 全国团体标准信息平台 T/CDIA00402022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文/件的构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国染料工业协会提出。 本文件由中国染料工业协会团体标准化技术委员会归口，本文件起草单位：百合花集团股份有限公司、宇虹颜料股份有限公司、江苏丽王科技股份有限公
司、杭州红妍颜料化工有限公司、中国染料工业协会。 /X
陆建伟、张燕深。
本文件主要起草人：黄德平、陈都民、郁金华、
全
国团体标准信 T/CDIA0040—2022
全
国团体标准信息平台 T/CDIA 0040—2022
C.1.颜料橙34
1范围
本文件规定了C.I.颜料橙34的要求、取样、试验方法、检验规具等内容。
包装、运输和贮存
本文件适用于由3，3'-二氯联苯胺重氮盐与1-（4'-甲并经颜料化处理而制得的双偶氮类颜料。产品主要用于涂料
-3-甲基-5-吡唑酮偶合生成，
科等领域。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成文件，仅该日期对应的版本适用于本文件：不准日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
不可少的条款。其中，注日期的引用
GB/T1710—2008同类着色颜料耐光性然较 GB/T1864一2012颜料和体质颜料通用试验方法颜料颜色的比较 GB/T3186色漆、清漆和色漆与 法漆用原材料取样 GB/T5211.1-2003颜料永溶物测 定冷萃取法 GB/T5211.3—2020颜料和体 科通用试验方法第3部分：105℃挥发物的测定 GB/T5211.5—2008-额料耐性测定法 GB/T5211.6—2020 颜和体质颜料通用试验方法第6部分：水悬浮液pH值的测定 GB/T5211.12—2007 科水萍取液电阻率的测定 GB/T5211.15人2014颜料和体质颜料通用试验方法第15部分：吸油量的测定 GB/T 5211. 1-2015颜料和体质颜料通用试验方法第18部分：筛余物的测定水法（手工操作） GB/T5219/ 冒鱼颜科的相对着色力和冲淡色的测定目视比较法 GB/T5211.20在本色体系中白色、黑色和着色颜料颜色的比较色度法 GB/&170一2008数值修约规则与极限数值的表示和判定 GB/TA3/E 着色颜料相对着色力和白色颜料相对散射力的测定光度计法 HG/T 385 2006颜料干粉耐热性测定法
有机颜料中初级芳胺的测定高效液相色谱法
ETAD 2
2.
语和定义
规范性引用文件中界定的术语和定义适用于本文件。
4产品结构式
3 T/CDIA 0040—2022
本文件规定的产品结构式如下图：
图1 C.1.颜料橙34结构式
分子式：C3H2sC12N.02 相对分子质量：651.540（2021年国际相对原子质量） CAS RN:15793-73-4
L
5 要求
产品应符合表1的要求。
表1要求
项 目
指标橙色粉末近似～微商定 100±5 ≤2. 5 ≤2.0 ≤500 5~9
外观颜色（与参比样"比）相对着色力（与参比样比）7% 105℃挥发物（质量分数）/% 水溶物（质量分数）/% 水萃取液电导率/（μS/cm）水悬浮液pH值吸油量（与参比样*比）/% 筛余物（商定筛网孔径） （质量分数）/% 耐化学性/级耐光性（与参比样比）耐热性/℃ 耐迁移性（与参比样"比）/级分散性（与参比样"比）颜料中残留的3，3'-二氯联苯胺含量（质量分数）／（mg/kg） “由供需双方商定
目视法仪器法
相差不大于参比样的20%
商定商定商定 ≥120 商定无显著差异 ≤25
取样
6 T/CDIA0040—2022
产品按GB/T3186的规定取样，也可按商定方法取样。取样量根据检验需要确定。
7试验方法
V
7.1外观
采取目测方法进行。 7.2颜色 7.2.1总则
提供了两种方法：A法（目视法）和B法（仪器法）。可商定选用其中任一方法。仲裁时选用B 法（仪器法）。 7.2.2A法（目视法）
按GB/T1864一2012中的规定进行。颜料分散体及样板的制备和评定方法也可由供需双方商定。 7.2.3B法（仪器法）
按GB/T5211.20中的规定进行。颜料分散体及样板的制备和评定方法也可由供需双方商定。 7.3相对着色力 7.3.1总则
提供了量种方法：A法（目视法）和B法（仪器法）。可商定选用其中任一方法。仲裁时选用B 法（仪器法）。 7.3.2A法（目视法）
按GB/T5211.19中的规定进行。颜料分散体及样板的制备和评定方法也可由供需双方商定。 7.3.3B法（仪器法）
按GB/T13451.2中的规定进行。颜料分散体及样板的制备和评定方法也可由供需双方商定。 105℃挥发物
7.4
按GB/T5211.3一2020中的规定进行。试样量取5g。质量控制可商定选用其中任一方法，仲裁时选用烘箱法。 7.5/水溶物
按6B/T5211.2一2003中的规定进行。试样量取2.5g。 7.6水萃取液电导率
按GB/T5211.12一2007中的规定进行。结果以水萃取液电导率表示，单位为微西门子每厘米（μ S/cm)。
5 T/CDIA00402022
7.7水悬浮液pH值
按GB/T5211.6一2020中的规定进行。推荐采用10%无水乙醇润湿，测试10%颜料水悬浮液pH
值。 7.8吸油量
按GB/T5211.15一2014中的规定进行。通过对试样和参比样分别进行检验，将测得的试样吸油量与参比样吸油量比较，计算相对百分数偏差值进行评定 7.9筛余物
按GB/T5211.18一2015中的规定进行。筛网孔径等试验条件及要求由供需双方商定。其他试验条件及评定方法也可由供需双方商定。 7.10耐化学性
按GB/T5211.5一2008中的规定进行。耐化学性试验所用溶剂及要求由供需双方商定，结果均以滤液的沾色级别表示。
7.11耐光性
按GB/T1710一2008中B法（暴露于大造日光下）的规定进行。试验用样板制备及耐光性要求应由供需双方商定，可按GB/T1710-2008中6.3评定试验结果。其他试验条件及评定方法也可由供需双方商定。 7.12耐热性
按HG/T3853一2006中的规定进行。特定试验条件及评定方法也可由供需双方商定。 注：通常产品在涂料、油墨和塑料等领域里的实际可使用温度可能会不同于本方法所确定的温度，不同应用领域可使用温度由对应的试验结果确定。如应用于涂料领域的产品可参考采用GB/T1711规定的方法进行试验，应用于塑料领域的产品可参考采用HG/T4767.1一2014规定的方法进行试验。
7.13耐迁移性
不同型号产品的耐迁移性评估试验条件及评定方法由供需双方商定。结果以试样和参比样耐迁移性（沾色等级）的差异程度表示。
注：应用于涂料领域的产品耐迁移性可参考采用HG/T3834一2006规定的方法进行试验；应用于塑料领域的产品耐迁移性可参考采用HG/T4769.4一2014规定的方法进行试验。
714分散性
不同型号产品的分散性评估试验条件及评定方法由供需双方商定。结果以试样和参比样分散
性的差异程度表示。
注：应用于涂料及油墨领域的产品可参考采用GB/T21867.1一2008规定的方法进行评定，适用的分散方法可由双方根据GB/T21868.1—2008进行协商；应用于塑料领域的产品可参考采用HG/T4768.1—2014规定的
