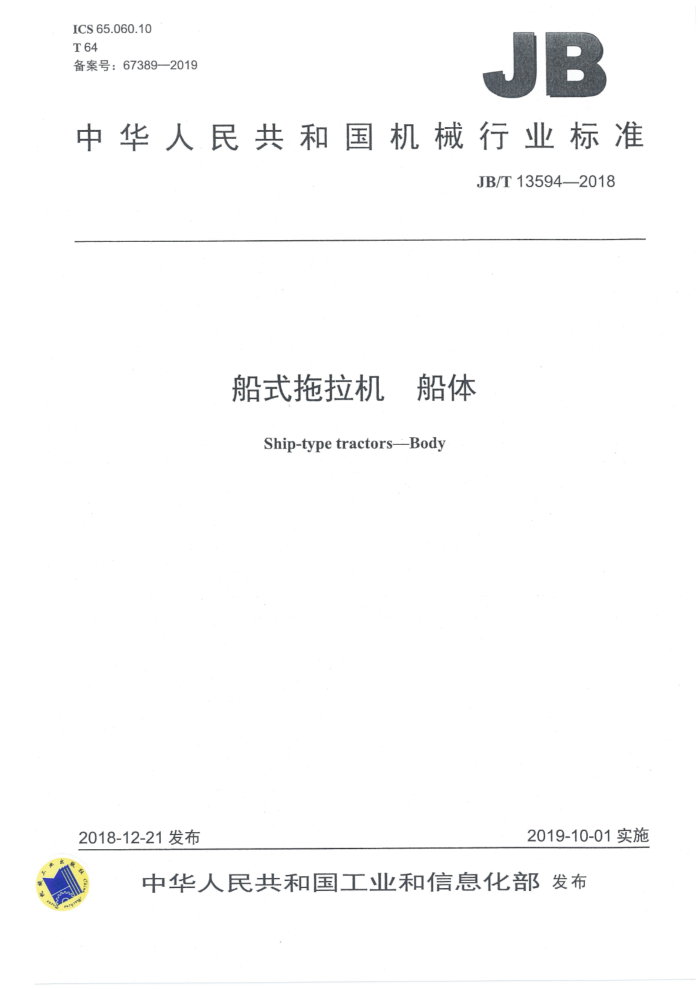

ICS65.060.10 T 64 备案号：67389—2019
JB
中华人民共和国机械行业标准
JB/T13594-2018
船式拖拉机 船体 Ship-typetractors--Body
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 JB/T13594—2018
目 次
前言.. 1范围. 2规范性引用文件 3技术要求. 4试验方法.. 4.1试验仪器 4.2试验内容和方法 5检验规则 5.1出厂检验. 5.2型式检验.. 6标志、包装、运输和贮存
1 JB/T13594—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准起草单位：江门市新会区新农机械有限公司、江门市新会机电职业技术学校、佛山市顺德区
质量技术监督标准与编码所、江西省农业科学院农业工程研究所、 华南农业大学、国家拖拉机质量监督检验中心。
本标准主要起草人：李洪泳、李军生、陈艺明、黎沃庆、廖禺、张建领、何敦清、梁伟俊、徐惠娟。 本标准为首次发布。
II JB/T135942018
船式拖拉机 船体
1范围
本标准规定了船式拖拉机船体的技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于四轮或三轮船式拖拉机的船体（以下简称船体）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件， 其最新版本（包括所有的修改单）适用于本文件
GB/T 700 2006 碳素结构钢 GB/T24648.1 拖拉机可靠性考核 JB/T5673 2015 农林拖拉机及机具涂漆通用技术条件 JB/T9832.2 1999农林拖拉机及机具 漆膜附着性能测定方法 压切法
3技术要求
3.1 船体应按照经规定程序批准的图样和技术文件制造 3.2 船体的材料应使用性能 不低手GBT700-2006规定的Q235A的金属材料。 3.3 船体与地面接触的底板部分的厚度应不小于2.5mm 3.4 焊缝应均匀牢固，无漏焊、虚焊和夹渣等缺陷，外露焊缝应打磨修整光滑。 3.5 各零部件 之间的连接应牢固， 3.6 船体表面应无明显的凹痕、划伤、锈蚀及其他机械损伤。 3.7 涂覆件表面应无明显的桔皮、流挂、堆积和漏底等现象。 3.8 涂漆表面应平整光滑，色泽均匀，无明显涂漆缺陷，并符合JB/T56732015中TQ-4-SM的规定。 3.9 涂漆漆膜附着性能应不低于JB/T9832.21999规定的Ⅱ级 3.10液压油箱应无渗漏，且方便清洗和更换液压油。 3.11船体的边缘部分、支撑支架及悬挂支架等应具有一定的刚度和强度，在其上任何部位施加不大于 1000N的静载荷作用力时，应不发生明显的弹性变形和破坏。 3.12船体的平均故障间隔时间（MTBF）应不少于500h。
4试验方法
4.1 试验仪器
试验所用仪器设备要求见表1，试验前应进行校准并在检定的有效期内。
1 JB/T13594—2018
表1
单位为毫米
序号 1 2 注：为被测物实际厚度。 4.2 试验内容和方法 4.2.1船体材料出厂检验采用查看材料供应商检验证明的方式进行，型式检验按GB/T700-2006的规定。 4.2.2外观质量、焊接质量和连接性能使用目测法检查。 4.2.3底板厚度用超声波测厚仪进行测量。 4.2.4涂漆质量检验的试验方法按JB/T56732015的规定执行。 4.2.5漆膜附着性能试验按JB/T9832.2---1999的规定进行。 4.2.6液压油箱渗漏试验前应对油箱的外表面，包括连接缝隙和连接面进行干燥处理，然后盛入煤油或液压油，30min后用吸水纸擦拭液压油箱的焊缝、各连接缝、接合面，其应无油渍出现。 4.2.7在船体的边缘随机选择5个加载点分别施加1000N土10N的静载荷，目测船体边缘是否发生明显的弹性变形或破坏。 4.2.8在船体所有支撑支架的中部、悬挂支架的外缘分别施加1000N土10N的静载荷，目测支架是否发生明显的弹性变形或破坏。 4.2.9船体随拖拉机整机按照GB/T24648.1的规定进行可靠性试验。
量程 ≥100 1.0~100
精度 0.1 0.5%5+0.1
仪器设备名称游标卡尺超声波测厚仪
5检验规则
5.1 出厂检验 5.1.1 每台总装完毕的船体均应进行出厂检验，出厂检验项目见表2。
表2
序号 1 2 3 4 5 6 7 8 9 10 注：带“√”的项目为检验项目，带“二” ”的项目为不检验项目。
检验项目船体材料底板厚度焊接质量连接性能外观质量涂漆质量漆膜附着性能液压油箱刚度和强度
技术要求 3.2 3.3 3.4 3.5 3.6、3.7 3.8 3.9 3.10 3.11 3.12
试验方法 4.2.1 4.2.3 4.2.2 4.2.2 4.2.2 4.2.4 4.2.5 4.2.6 4.2.7、4.2.8 4.2.9
出厂检验
型式检验
V
V V V V V V V V V V
V v V
可靠性
5.1.2 产品在出厂检验项目全部合格后，方能判为合格。
2 JB/T13594--2018
5.2型式检验 5.2.1有下列情况之一时，应进行型式检验：
新产品试制定型鉴定： -产品正式生产后，结构、材料、工艺有较大改变而影响产品性能；产品正式生产后，每满五年：一产品停产年以上，再恢复生产出厂检验结果与上次型式检验结果有较大差异；一国家质量监督机构提出进行型式检验的要求。
5.2.2型式检验项目见表2。 5.2.3型式检验采用随机抽样方法，抽取的样本应是未经使用的出厂检验合格产品，样本基数不少于8 件，抽样2件。 5.2.4型式检验在所有检验项目均合格后方能判为合格。 5.2.5型式检验项目按表2的顺序进行检验，如某项次不合格，应加倍抽取同批次、同规格的产品就该项次进行复检。如复检仍不合格，则该批产品判为不合格。
6标志，包装、运输和贮存
6.1每个船体应在明显位置固定产品标牌。产品标牌至少应标明以下内容：
产品名称及型号；产品主要技术参数：一产品出厂编号及出厂年，月；生产厂名称、商标和地址：一产品执行标准编号。
6.2产品包装应牢固可靠，包装箱外面文字和标记应清晰整齐，或按供需双方协商的要求包装。 6.3船体的装运应保证船体在正常运输中不变形及损坏。 6.4随机技术文件应包括：
产品检验合格证：产品安装使用说明书（包括安装尺寸等）；产品装箱清单；产品三包凭证。
6.5在干燥、通风的贮存条件及正常保管情况下，自出厂之日起，生产厂应保证船体在6个月内不发生锈蚀。 OUU
