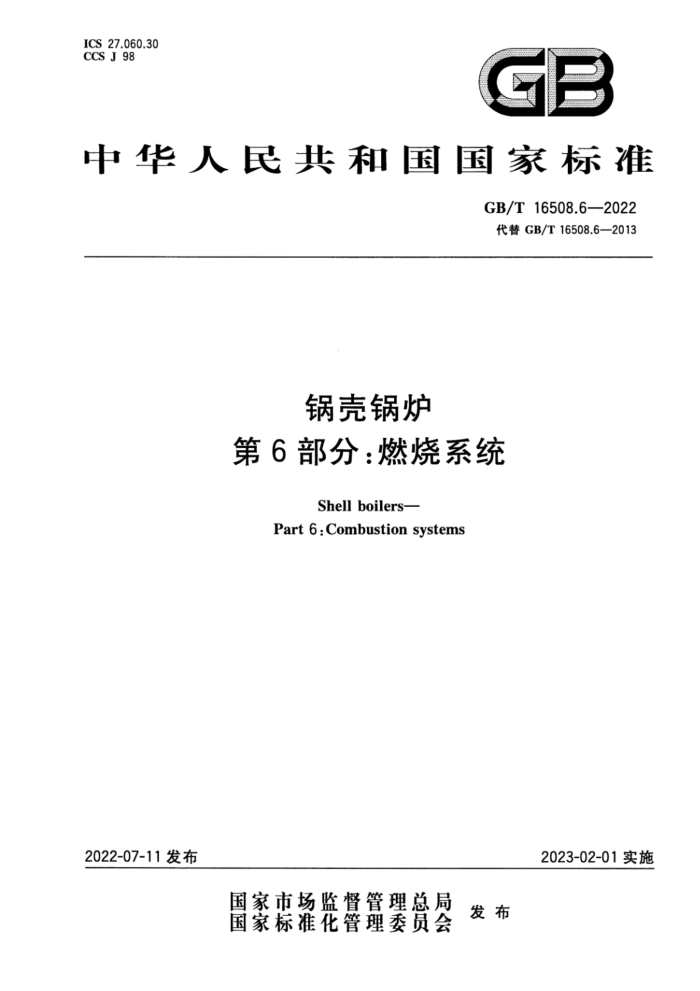

中华人民共和国国家标准
GB/T16508.6—2022 代替GB/T16508.6—2013
锅壳锅炉
第6部分：燃烧系统
Shell boilers-
Part6:Combustionsystems
2022-07-11发布
2023-02-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T16508.62022
目 次
前言引言 1范围 2 规范性引用文件 3术语和定义
m V
....+
..
液体和气体燃料的燃烧系统
4
5固体燃料的层状燃烧系统参考文献·
1 GB/T16508.6—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T16508的第6部分。GB/T16508已经发布了以下部分：
第1部分：总则；第2部分：材料；
- -
—第3部分：设计与强度计算；一第4部分：制造、检验与验收；第5部分：安全附件和仪表；一第6部分：燃烧系统； -第7部分·安装；第8部分运行。 本文件代替GB/T16508.6--2013《锅壳锅炉第6部分：燃烧系统》，与GB/T16508.6—2013相
比，除结构调整和编辑性改动外，主要技术变化如下：
增加了本文件不适用的范围（见第1章）；一增加了液化天然气、液化石油气、人工煤气等气体燃料的要求（见4.1.1，2013年版的4.1.1.2)； -更改了锅炉配用的燃烧器应符合GB/T36699的要求（见4.1.5，2013版的4.4.1)；一增加了液体和气体燃料管线应满足工作环境下的耐腐蚀、防爆及热膨胀的要求[见4.2.1f)、
4.2.2 h)J; —增加了燃气锅炉炉前燃气主管路上设置放散阀的要求[见4.2.2g)] -更改了气体燃料进口管线的试验压力的要求[见4.2.2c)，2013年版的4.1.2.2b)]；
-增加了设置烟气再循环系统的要求（见4.3.2.3）；一增加了烟道防腐的要求（见4.3.2.4）；更改了液体和气体燃料燃烧系统安全切断阀、火焰检测装置、点火及熄火安全时间、启动热功率
等的要求；增加了对于具有多个燃烧器的锅炉炉膛火焰监测装置的设置要求（见4.4.2、4.4.4~ 4.4.6，2013年版的4.4.2.2~4.4.2.4、4.4.2.7、4.4.2.8、4.4.2.10)；
一更改了燃烧器运行控制和燃烧系统安全联锁保护的若干规定（见4.4.7，2013年版的4.4.2.11)； —增加了额定输出热功率大于1200kW的气体燃料燃烧器配置阀门检漏装置的要求（见4.4.8)；
更改了层燃锅炉燃料的符合性标准（见5.1.1，2013年版的5.1.1）；增加了给料系统的要求（见5.1.3）。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。 本文件起草单位：泰山集团股份有限公司、上海工业锅炉研究所有限公司、国家工业锅炉质量监督
检验中心（广东）、奥林燃烧器（无锡）有限公司、上海焱晶燃烧设备检测有限公司、方快锅炉有限公司、山东华源锅炉有限公司、湘潭锅炉有限责任公司、博瑞特热能设备股份有限公司、河南省四通锅炉有限公司。
本文件主要起草人：周冬雷、王善武、傅军、郭晋、王旦明、傅海涛、喻孟全、黎亚洲、林欣、邹玉进、
II GB/T16508.6—2022
王志平、姜连菊、郭辉、冯坤、薛梁、
本文件及其所代替文件的历次版本发布情况为：
-1996年首次发布为GB/T16508一1996《锅壳锅炉受压元件强度计算》； -2013年第一次修订时，分为GB/T16508.1一2013～GB/T16508.8一2013《锅壳锅炉》，纳人了锅壳锅炉设计、材料、制造、检验、验收、安装及运行的要求，本文件为GB/T16508的第6 部分；
—本次为第二次修订。
N GB/T16508.6-—2022
引言
GB/T16508《锅壳锅炉》是全国锅炉压力容器标准化技术委员会（以下简称“委员会”）负责制修订和归口的锅炉通用建造标准之一。其制定遵循了国家颁布的锅炉安全法规所规定的安全基本要求，设计准则、材料要求、制造检验技术要求、验收标准、安装要求和使用要求均符合TSG11《锅炉安全技术规程》的相应规定。GB/T16508为协调标准，满足TSG11《锅炉安全技术规程》的基本要求，同时也符合 TSG91《锅炉节能环保技术规程》的要求。GB/T16508旨在规范锅炉的设计、制造、检验、验收、安装和运行，由8个部分构成。
第1部分：总则。目的在于确定锅壳锅炉范围、锅炉参数、建造规范以及节能和环保等建造锅壳锅炉的通用技术要求。 第2部分：材料。目的在于确定锅壳锅炉受压元件、承载非受压元件和焊接材料等的选材和用材要求。
-第3部分：设计与强度计算。目的在于确定锅壳锅炉结构设计的基本要求以及受压元件的设
计计算壁温、计算压力、设计许用应力取值及强度计算方法。 一一第4部分：制造、检验与验收。目的在于确定锅壳锅炉在制造过程中的标记、材料切割与矫正、
冷热成形、主要零部件制造与装配、胀接、焊接、热处理、检验与试验、涂装与包装、铭牌及出厂资料的要求。 第5部分：安全附件和仪表。目的在于确定锅壳锅炉安全附件和仪表的设置和选用要求。
一第6部分：燃烧系统。目的在于确定锅壳锅炉燃烧系统的技术要求。 一第7部分：安装。目的在于确定锅壳锅炉的安装、调试和验收等要求。 ——第8部分：运行。目的在于确定锅壳锅炉运行与管理的要求。 由于GB/T16508没有必要、也不可能囊括适用范围内锅炉建造和安装中的所有技术细节，因此，
在满足TSG11《锅炉安全技术规程》所规定的基本安全要求的前提下，不禁止GB/T16508中没有特别提及的技术内容。
GB/T16508不限制实际工程设计和建造中采用能够满足安全要求的先进技术方法。 对于未经委员会书面授权或认可的其他机构对标准的宣贯或解释所产生的理解歧义和由此产生的
任何后果，本委员会将不承担任何责任。
V GB/T16508.6—2022
锅壳锅炉
第6部分：燃烧系统
1范围
本文件规定了锅壳锅炉燃烧系统的技术要求，本文件适用于GB/T16508.1界定的锅壳锅炉燃烧系统，包括：
液体、气体燃料锅炉的燃料进口管线、送引风系统、燃烧设备以及所有相关的控制、监测设备；
a)
b) 固体燃料层燃锅炉的供料（如煤、生物质成型燃料等）系统、送引风系统、燃烧设备、除灰（渣）
装置以及所有相关的控制、监测设备本文件不适用于以煤粉、水煤浆为燃料的燃烧系统。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2900.48 电工名词术语锅炉 GB11174液化石油气 GB/T13612人工煤气 GB/T16508.1 锅壳锅炉 第1部分：总则 GB/T16508.5 锅壳锅炉 第5部分：安全附件和仪表 GB17820 天然气 GB/T18342 商品煤质量 链条炉用煤 GB/T24146 用于油燃烧器的橡胶软管和软管组合件规范 GB25989 炉用燃料油 GB/T36699 锅炉用液体和气体燃料燃烧器技术条件 GB/T38753 液化天然气 GB 50041 锅炉房设计标准 JB/T3271 链条炉排技术条件 NB/T 47034 工业锅炉技术条件 NB/T47050 往复炉排技术条件 NB/T47062 生物质成型燃料锅炉
3术语和定义
GB/T2900.48和GB/T16508.1界定的以及下列术语和定义适用于本文件。
3.1
液体燃料liquidfuel 在常温常压下为液态的天然有机燃料及其加工处理所得的液态燃料，包括轻油、重油和生物质
1 GB/T16508.6—2022
油等。 3.2
气体燃料gaseousfuel 在常温常压下为气态的天然有机燃料或人工燃料，包括天然气、液化石油气、焦炉煤气、混合城市煤
气、高炉煤气、转炉煤气、可燃工业尾气、氢气和沼气等。 3.3
固体燃料solidfuel 呈固态的化石燃料、生物质燃料及加工处理所得的燃料，包括各种品质的煤（烟煤、无烟煤、褐煤
等）、生物质固体燃料、可燃固体废弃物等。 3.4
火焰监测装置 flame detector 检测有无火焰并向控制装置发送信号的设备。 注：一般由传感装置和切换装置组成。
3.5
点火装置ignitiondevice 在点火燃烧器或主燃烧器中点燃燃料的装置。
4液体和气体燃料的燃烧系统
4.1燃料与燃烧器选型 4.1.1 天然气应符合GB17820的要求。液化天然气、液化石油气、人工煤气等应分别符合 GB/T38753、GB/T11174、GB/T13612的要求， 4.1.2在不影响燃烧器安全运行的前提下，液体燃料在燃烧器入口应达到其正常燃烧所要求的黏度燃料油应符合GB25989的规定。 4.1.3每台锅炉应设置燃料量的积算仪表，可在锅炉房设计时配置。 4.1.4燃烧器在设计或选型时，应考虑锅炉结构和参数、燃料特性、烟气阻力、过量空气系数、污染物排放等因素，且与锅炉负荷变化、使用环境等相适应 4.1.5锅炉配用的燃烧器应符合GB/T36699的要求。选型时符合下列要求：
a) 燃烧器的实际输出功率应大于或等于锅炉热功率除以锅炉热效率： b) 燃烧器的火焰直径和长度应与锅炉的炉尺寸相匹配。
4.1.6燃烧器作为独立产品出厂时，随机资料至少应包括以下内容：
a) 产品外形及安装尺寸图； b) 电气接线图； c) 产品使用说明书； d) 产品合格证书； e) 产品型式试验合格证书或检验抽查合格证明（复印件）； f) 产品装箱清单。
4.1.7 燃烧器的产品使用说明书应至少包括以下内容：
a) 产品结构和工作原理： b) 产品性能说明（含燃烧器工作曲线或输出热功率范围）； c) 安装要求； d) 操作方法的详细说明； e) 维护保养说明； 2
