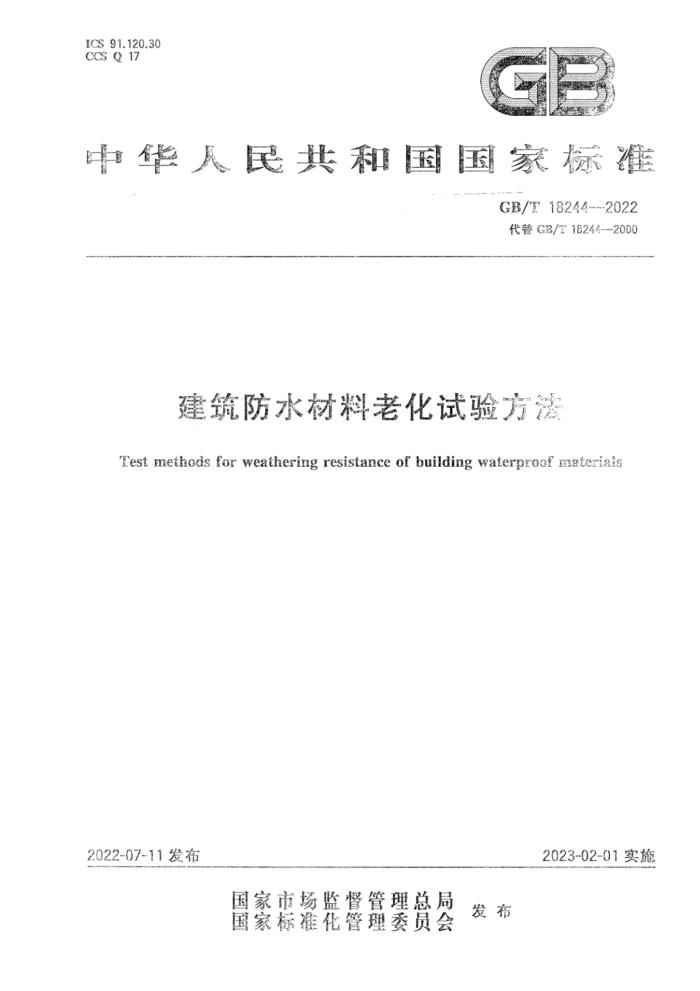

ICS 91.120.30 CCS Q 17
中华人民共和国国家标准
GB/T18244-~-2022 代替GB/T18244—2000
建筑防水材料老化试验方漆
Test nethods for weathering resistance of building waterproof materials
2023-02-01实施
2022-07-11发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T18244--2022
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
般规定 4.1 试验室养护条件 4.2 试件制备 4.3 保持率和变化率结果计算热空气老化 5.1 概述 5.2 试验装置 5.3 试验条件 5.4 试验步骤
4
5
5.5 试验报告 6 人工气候加速老化 氙弧灯 6.1 概述 6.2 原理 6.3 通则 6.4 意义 6.5 实验室光源加速老化试验的应用 6.6 试验装置 6.7 暴露条件 6.8 试验步骤 6.9 试验报告
人工气候加速老化 荧光紫外灯 7.1 概述 7.2 原理 7.3 通则 7.4 意义 7.5 实验室光源加速老化试验的应用 7.6 试验装置 7.7 暴露条件 7.8 试验步骤 7.9 试验报告
8
10 GB/T182442022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件代替GB/T18244一2000《建筑防水材料老化试验方法》。与GB/T18244一2000相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了一般规定（见第4章；2000年版的第3章）； b) 删除了臭氧老化和人工气候加速老化（碳弧灯）试验方法（见2000年版的第5章、第7章）； c) 删除了附录A附录G(见2000年版的附录A～附录G)； d）更改了人工气候加速老化氙弧灯的技术条件（见第6章；2000年版的第6章）； e）更改了人工气候加速老化--荧光紫外灯的技术条件（见第7章；2000年版的第8章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。 本文件起草单位：建筑材料工业技术监督研究中心、中国建材检验认证集团苏州有限公司、北京东
方雨虹防水技术股份有限公司、科顺防水科技股份有限公司、深圳市卓宝科技股份有限公司、北新禹王防水科技集团有限公司、宏源防水科技集团有限公司、中建材苏州防水研究院有限公司、江苏凯伦建材股份有限公司、潍坊市宇虹防水材料（集团)有限公司、胜利油田大明新型建筑防水材料有限责任公司、 山东鑫达鲁鑫防水材料有限公司、中国建材检验认证集团股份有限公司、中国建筑科学研究院有限公司、北京建筑材料检验研究院有限公司、上海建科检验有限公司、雨中情防水技术集团股份有限公司、 上海三棵树防水技术有限公司、亚士创能科技（上海）股份有限公司、四川蜀羊防水材料有限公司、河南金拇指防水科技有限公司、河北四正北方新型材料科技有限公司、绍兴市橡胶有限公司、远大洪雨（唐山）防水材料有限公司、北京市建国伟业防水材料有限公司、上海豫宏（金湖）防水科技有限公司、武汉市恒星防水材料有限公司、广东台实实业有限公司、深圳卓众之众防水技术股份有限公司、万华化学集团股份有限公司、湖北工业大学、美国科潘诺实验设备公司上海代表处。
本文件主要起草人：杨斌、朱志远、陈斌、高敏杰、丁红梅、刘建钊、威凡、戈兵、张陆阳、沈军、 赵婷婷、朱斌、龚兴宇、蒋继恒、王颖、陈鸯飞、刘乃林、陈斌2》、郑智海、张广彬、刘军光、耿进玉、李笑侠、 徐志新、李冬凤、王晋斌、许天是、茹歆、孙智宁、范增昌、石九龙、张卫、邓思荣、王怀松、高旭东、贺行洋、 孙杏蕾。
本文件于2000年首次发布为GB/T18244一2000，本次为第-次修订。
1）陈斌，建筑材料工业技术监督研究中心。 2）陈斌，江苏凯伦建材股份有限公司。
I GB/T18244—2022
建筑防水材料老化试验方法
1范围
本文件规定了建筑防水材料老化试验的一般规定、热空气老化、人工气候加速老化-氙弧灯和人工气候加速老化-荧光紫外灯的试验方法。
本文件适用于建筑防水卷材和建筑防水涂料的热老化、人工气候加速老化性能测定。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定 GB/T11026.4电气绝缘材料耐热性第4部分：老化烘箱单室烘箱 GB/T16422.1塑料实验室光源暴露试验方法第1部分：总则 GB/T16422.2 塑料 实验室光源暴露试验方法第2部分：氙弧灯 GB/T16422.3 塑料实验室光源暴露试验方法第3部分：荧光紫外灯
3 ：术语和定义
下列术语和定义适用于本文件。
3.1
对照物 control 《气候老化》一种与试验材料有相似成分和结构，同时暴露后与试验材料进行性能比对的材料。 注：例如当需评价的配方与当前使用配方不同时则需用对照物，这种情况下由原始配方的材料作为对照物。 ［来源：GB/T16422.1—2019,3.1，有修改］
3.2
存放试样filespecimen 存放在稳定的条件下，用来比较暴露前后性能变化的部分试验材料。
3.3
人工气候加速老化 artificial acceleratedweathering 将材料暴露在实验室气候老化装置中，参照比较户外或实际使用条件，进行周期性或者增强性的环
境调节。
4一般规定
警示：试验过程中应采取适当的安全防护措施，避免高温、紫外线辐射产生伤害。 4.1试验室养护条件
实验室养护条件：温度为（23士2)℃，相对湿度为40%～60%。
1 GB/T18244--2022
人工气候加速老化的存放试样应在实验室养护条件的暗室内存放。 试验前样品应在实验室养护条件下放置至少24h。
4.2试件制备
4.2.1建筑防水材料老化性能的评价项目：
-非破坏性项目：外观、色差、质量变化、尺寸变化、硬度、光泽度、软化点、针入度等；
破坏性项目：低温性能（低温柔性、低温弯折性、冷脆点）、拉伸性能等。
-
4.2.2每个试验项目试件的组数：平行比对试验的试件不应少于3组。3组试件中，一组开始试验时对规定的性能进行试验；一组进行老化试验；另-一组在实验室试验条件下暗室内存放，在老化试验结束时进行同龄期比对试验。根据老化试验周期和性能试验需要，可增加试验组数。 4.2.3试件制备、试件形状、尺寸、取样方法按相关产品标准进行；若产品标准无相关规定，则试件制备参考相关产品生产商的规定。除非破坏性评价项目，其他试验项目宜采用可包含多个最终试验试件的大块试样进行老化试验，然后裁取最终试验的试件，裁取的试件距暴露试验样品或固定夹具边缘应不小于20mm，大块试样数量不应少于3个。作为性能比较的存放试样，采用相同的尺寸、数量、取样方向的试件，应在实验室试验条件下暗室内存放，与老化试验试件同龄期试验。 4.2.4匀质产品的拉伸性能试件宜采用符合GB/T528要求的哑铃1型试件，对于非匀质试件宽度宜为25mm的直条形试件，试件长度应满足试件夹具间距离为70mm。同一方向力学性能试件应从至少3个暴露试样上裁取，每个暴露试样裁取的同一方向最终试件不应超过2个，每类试验试件数量不应少于5个。低温性能最终试件宽度宜为25mm，长度根据试验需要，不应小于100mm，每个单面不应少于3个试件。 4.2.5非破坏性试件的最小尺寸为100mmX50mm。每组试件不应少于3个；破坏性试验每组试件不应少于5个。 4.2.6贮存期对性能可能产生影响的产品，应使用在实验室养护条件下暗室内放置的同龄期试件试验结果，并计算老化处理后的保持率和变化率。 4.3保持率和变化率结果计算
处理后性能保持率按公式（1)进行计算，精确到1%：
R, = =T2 T,
X 100
(1)
式中： R，试件处理后性能保持率，%； T,——试件处理后性能； T2一一与处理试件同龄期暗室内存放试样的性能。 处理后性能变化率按公式（2)进行计算，精确到1%：
T - T:×100
R,=
(2)
T2
式中： R。试件处理后性能变化率，%； T，一试件处理后性能； T2—与处理试件同龄期暗室内存放试样的性能。 当贮存期对产品性能的影响较小时，可采用初始性能代替同龄期暗室存放试样的性能。 2
