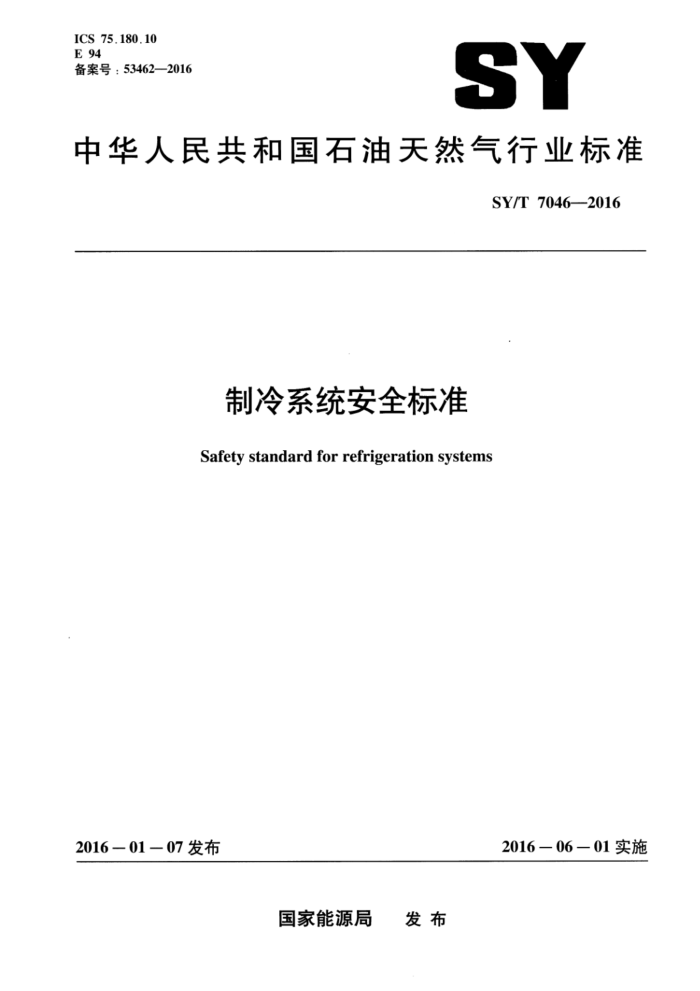

ICS 75.180.10 E 94 备案号：53462—2016
SY
中华人民共和国石油天然气行业标准
SY/T 7046--2016
制冷系统安全标准
Safety standard for refrigeration systems
2016一0601实施
2016—01—07发布
国家能源局 发布 SY/T 7046—2016
目 電次
前言
1
目的 2 范围 3 定义 4 分类 5 制冷系统分类
真
制冷剂安全等级划分 7 制冷剂使用限制 8
12
6
12
安装限制设备及系统的设计及建造 10 运行和调订 11 一般要求 12 优先原则 13经过认可的设备· 附录A（资料性附录）混合制冷剂最大允许浓度（C）的计算附录B（资料性附录）根据地方规范需要紧急排放制冷剂时的操作指南附录C（规范性附录）制冷剂分类图附录D（资料性附录）资料性参考文献附录E（规范性附录）规范性参考文献附录F（资料性附录）容积式压缩机泄压器件排放容量的计算方法附录G留待以后使用附录H（规范性附录）排放管线的允许当量长度附录（资料性附录） 制冷机房的紧急情况附录J（资料性附录）附加资料
S
9
19
33
·33
35
35
36 37 ·39 40 41
42
44
45
47 SY/T 7046—2016
前言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起
草。
本标准修改采用国际标准ANSI/ASHRAEStandard15：2004S Safety standard for refrigeration systems（2004年版）。
本标准的计量单位以法定计量单位为主，即法定计量单位和相应值在前，非法定计量单位和相应值标在其后的括号内。
本标准中附录C、附录E，附录H是规范性附录。 本标准中附录A、附录B、附录D、附录F、附录I、附录J是资料性附录。 本标准由海洋石油工程专业标准化技术委员会提出并归口。 本标准起草单位：中海石油（中国）有限公司北京研究总院。 本标准主要起草人：赵虹。
II SY/T 7046—2016
制冷系统安全标准
1目的
本标准规定了制冷系统安全设计，制造，安装和运行的原则。
2范围
2.1本标准规定了保障人身安全、健康和财产的安全要求。
2本标准适用于：
2.2
a）固定安装的机械制冷、吸收式制冷系统包括热泵系统的设计、制造、试验、安装、运行和检
验。 b）当更换具有不同特性、能力的部件而引起系统改变时，且 c）适用于变更制冷剂的系统。
3定义
3.1
批准的approved 被权威机构接受的。
3.2
国家批准认证的实验室 approved, nationally recognized laboratory 被权威机构接受的实验室，它能为符合本标准的设计、制造及工厂试验要求提供统一的试验、检
验程序和标准：它是经过合理组织及装备的并有资格进行试验的；它还提供对目前认可的产品的后续检验服务。 3.3
背压backpressure 排气管线上泄压器件出口处的静压力。
3.4
平衡式泄压阀 balanced relief valve 安全阀的一种，它能将背压对于阀特性（开启压力、关闭压力和泄放容量）的影响减到最小程度。
3.5
混合制冷剂blends 由两种或者两种以上不同化合物混合而成的制冷剂，通常被单独作为制冷剂使用。
3.6
硬钎焊接头brazedjoint 利用熔点高于537.7℃（1000F），但低于被连接部件的熔点的金属混合物或合金，将金属部件连
接所产生的气密性焊接接头。
I SY/T 7046—2016
3.7
成对组合截止阀companion orblock valves 成对使用的组合截止阀，能把制冷系统分割成几部分，并保证打开阀门前，可将各部分连接相
通，而关闭阀门后，又可将这些部分断开。 3.8
压缩机compressor 用于压缩制冷剂蒸气的机械设备。
3.9
压缩机组 compressor unit 带有原动机及其辅件的压缩机。
3.10
冷凝器 condenser 制冷系统中通过散热而将制冷剂蒸气液化的部件。
3.11
冷凝盘管condensercoil 由管子构成的冷凝器，没有封装在压力容器内。
3.12
冷凝机组 1 condensing unit 由一组或多组动力驱动的压缩机、冷凝器、储液器（需要时）及其他附件构成的组合体。
3.13
制冷剂储液瓶 containers,refrigerant 用来储运制冷剂的容器。
3.14
过道 corridor 一条封闭的通道。
3.15
临界压力，临界温度和临界体积critical pressurecritical temperature，and critical volume 饱和曲线上的一个状态点，制冷剂气相和液相在该点具有相同的体积、密度和值，且没有潜热值。
3.16
设计压力designpressure 制冷系统特定部件进行设计的最大压力值。
3.17
双泄压装置 dual pressure-relief device 安装在三通阀上的两个泄压装置，允许其中一个被接通，另外一个则被隔断。
3.18
管道duct 用来输送介质或作为套管的管子： a）风管air duct 用来输送空气的管子（成套系统的空气通道不当作风管）。 b）套管pipe duct 把管子套装起来，起保护作用的管子。
2 SY/T7046-2016
3.19
蒸发器evaporator 系统中用来蒸发液态制冷剂而产生制冷作用的部件。
3.20
蒸发盘管evaporator coil 由管子构成的蒸发器，没有封装在压力容器内。
3.21
易熔塞fusible plug 由一种合金制成的部件，它在设定温度下会熔化从而达到泄压目的。
3.22
集管header 一个管子构件（挤压。铸造或加工而成的），它把其他管子或管路组合到一起。
3.23
热泵heatpump 用来把热能输送到某个空间的制冷系统。
3.24
高压侧highside 制冷系统中压力接近冷凝压力的部分。
3.25
马力horsepower 由原动机传送到制冷系统压缩机上的功率。
3.26
直接危害生命健康的浓度极限值immediatelydangeroustolifeorhealth（IDLH）最大浓度值。无保护措施的人员暴露在该浓度环境下30min内，不会产生身体损伤或者不可逆的
健康危害11]。 3.27
资料性附录informativeappendix 一个仅供参考的附录，不作为本标准的部分。
3.28
内部尺寸insidedimension 指内部直径、宽度、高度或横截面的对角线长度。
3.29
内部总容积internal gross volume 根据容器内部尺寸确定的容积，计算时没有扣除内部部件的体积。
3.30
有限充注系统 limited charge system 一个系统，当其中充填的制冷剂全部汽化且压缩机空载时，系统压力不会超过设计压力。
3.31
储液器liquidreceiver 一个进出口管与制冷系统永久连接的用来储存液态制冷剂的容器。
3 SY/T 70462016
3.32
经过认可的listed 由权威机构接受的、参与产品或服务项目评估的组织所公布的设备、材料或服务项目清单，这些
组织对清单中的设备或材料实施定期检查或对服务项目实施定期评估，确保设备、材料或服务项目或者满足指定标准，或者已经通过了特定条件下的试验测试， 3.33
溴化锂/水吸收式系统lithiumbromide/waterabsorption system 一个吸收式系统，其中水（R-718）作制冷剂，溴化锂（LiBr）作吸收剂。
3.34
前厅lobby 接待室或作为等候室的大厅。
3.35
低可燃极限lowerflammabilitylimit（LFL）传播火焰的制冷剂和空气混合物中所含制冷剂的最低浓度。
3.36
低压侧lowside 制冷系统中压力接近蒸发压力的部分。
3.37
设备machinery 组成制冷系统的制冷设备，其中包括但不限于以下的一部分或者全部：压缩机、冷凝器、储液
器、蒸发器和连接管系。 3.38
机房machineryroom 一个用来放置压缩机和压力容器的房间，满足8.11和8.12的要求。
3.39
制造商manufacturer 在制冷设备上通过附加署名、商标或商业名称而表明责任所属的公司或组织。
3.40
疏散通道means of egress 一个连续无障碍的通道，通过该通道可以从建筑物内任何一点到达公共区。
3.41
机械连接mechanical joint 一种气密连接，采用牢固的机械结构，如法兰、螺纹、喇叭口连接或挤压连接方式，连接金属部件。
3.42
非容积式压缩机nonpositivedisplacementcompresson 不改变压缩腔的内部容积而提高蒸汽压力的压缩机。
3.43
规范性附录normativeappendix 本标准强制性要求的一部分，为方便起见，排版在所有其他规范性要素之后。
3.44
场所occupancy 关于场所的分类，详见第4章。 SY/T70462016
3.45
有人空间occupied space 除机房外的，供人员常用或占用的空间。
3.46
先导型泄压阀pilot operatedrelief valve 一个安全阀，主阀和自启动辅助泄压阀连接在一起，并由此辅助泄压阀控制。
3.47
管系piping 将制冷系统中液体从某一部分向另一部分输送的管路。管系包括管子、法兰、螺栓、垫片、阀
门、管件、管道支架、结构附件以及其他元件的承压部件，如膨胀节、过滤器和用于混合、分离、消音、减振、分配、计量或控制流量的装置。 3.48
容积式压缩机positive displacement compressor 改变压缩腔的内部容积而达到提高蒸气压力的压缩机。
3.49
建筑物 premises 房屋及其占有的土地。
3.50
升压元件 :pressure-imposing element 用来提高制冷剂压力的装置或设备部件。
3.51
限压器件 pressure-limiting device 一个电子或者机械的压力控制器，当压力超过预定值时，会自动停止加压设备的工作。
3.52
泄压器件 pressure-relief device 一个非温度调节型的压力调节阀或爆破片，当压力超过设定值时，就会自动泄压。
3.53
安全阀 pressure--relief valve 一个用弹簧或其他方法使其保持关闭的压力驱动阀，当压力超过设定值时，就会自动泄压。
3.54
压力容器 pressure vessel 除下列以外的制冷系统中所有含制冷剂的部件：蒸发器【如果不考虑最大内部尺寸，其各独立部分的制冷剂容量不超过0.014m3（0.5ft3）】；蒸发器盘管：压缩机；冷凝器盘管；控制器；集管；泵；管系。
3.55
制冷剂充注量pumpdowncharge 储存在系统中用来运行或待机时的制冷剂数量。
