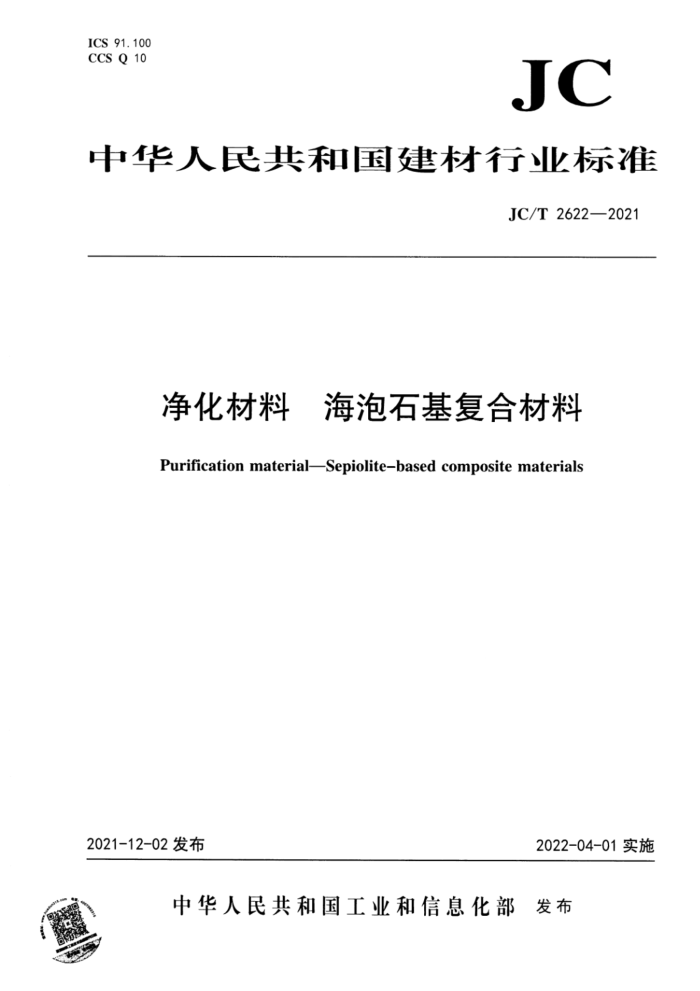

ICS 91.100 CCS Q 10
JC
中华人民共和国建材行业标准
JC/T 2622—2021
净化材料 海泡石基复合材料 Purification materialSepiolite-based composite materials
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部发布 JC/T2622—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由建材行业环境友好与有益健康建筑材料标准化技术委员会归口。 本文件起草单位：中国建筑材料科学研究总院有限公司、湘潭海泡石科技有限公司、岩满族自
治县万客来玉业发展有限公司、河北万瑞远达科技开发有限公司、中关村绿环硅藻新材料产业技术创新联盟。
本文件主要起草人：刘蕊蕊、曾召刚、欧阳东红、冀志江、王静、王兆哲、胡夏一、杨靖源、张班珺、郭春红。
本文件为首次发布。
I JC/T2622—2021
净化材料海泡石基复合材料
1范围
本文件规定了海泡石基复合净化材料的海泡石原材料的要求、技术要求、试验方法、检验规则以及标志、包装、运输和存等。
本文件适用于以海泡石为主要成分对甲醛具有净化功能的海泡石基复合材料。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3186 色漆、清漆和色漆与清漆用原材料取样 GB6566建筑材料放射性核素限量 GB/T9271一2008色漆和清漆标准试板 GB/T15344—2012滑石物理检验方法 GB/T16129 居住区大气中甲醛卫生检验标准方法分光光度法 GB18582 建筑用墙面涂料中有害物质限量 GB/T19587 气体吸附BET法测定固态物质比表面积 GB/T23263 制品中石棉含量测定方法 GB/T23994 与人体接触的消费产品用涂料中特定有害元素限量 JC/T574—2006海泡石 JY/T009转钯多晶体X射线衍射方法通则
3术语和定义
下列术语和定义适用于本文件。
3. 1
海泡石基复合光催化净化材料 +sepiolite-basedphotocatalytic compositematerial 以海泡石为载体，在其表面原位负载纳米光催化组分，使其具有净化甲醛性能的复合材料。
3. 2
净化效率purificationefficiency 在规定的试验条件下，材料对舱内甲醛浓度降低的能力。
3. 3
净化持久性 生purificationdurability 在规定的试验条件下，材料在规定周期(或时间)内经施加三次规定浓度甲醛后，材料对甲醛目标污
染物的净化能力。
1 JC/T2622—2021 4海泡石原材料的要求
海泡石原材料的要求应符合表1的规定。
表1 海泡石原材料的要求
序号 1 2 3 4 5
项目样品状态水分比表面积细度石棉含量
指标值粉末状，无结块
≤5% ≥55m/g
75μm标准筛，通过率≥90%
不可检出
注：石棉含量的检出限值为1.0%。
5技术要求
5.1 一般技术要求
海泡石基复合光催化净化材料的-般技术要求应符合表2的规定。
表2海泡石基复合光催化净化材料的一般技术要求
序号 1 2 3 4 5 5. 2 2净化性能要求
项日样品状态海泡石成份水分比表面积
指标值粉末状，无结块
可检出 ≤3% ≥120 m/g
细度
25μm标准筛，通过率≥90%
海泡石基复合光催化净化材料的净化性能要求应符合表3的规定。
表3 海泡石基复合光催化净化材料的净化性能要求项目
指标值 ≥90 ≥85
序号 1 2 5.3 3安全性能要求
甲醛净化效率/% 甲醛净化持久性/%
海泡石基复合光催化净化材料的安全性能要求应符合表4的规定。
2 JC/T2622—2021
表4 4海泡石基复合光催化净化材料的安全性能要求
序号
项目
限量值 ≤1. 0 ≤1.3 ≤20 ≤10 ≤10 ≤10 ≤10 ≤100 ≤10 ≤10
内照射指数IRa 外照射指数I，
放射性比活度
1
?
总铅含量/(mg/kg)
(Cd) 六价铬(Cr*)
汞(Hg) 砷(As) 钡(Ba) 硒(Se) 锑(Sb)
3 可溶性重金属及其他元素含量/(mg/kg)
注：所有项月均不考虑稀释配比。
试验方法 6.1 样品状态
6
目测样品中有无结块。 6.2海泡石成份
按JY/T009的规定进行。 6.3水分
按JC/T574一2006中6.2.6的规定进行。 6.4比表面积
按GB/T19587的规定进行。 6.5 5细度
按GB/T15344一2012中4.6的规定进行。 6. 6 6石棉含量
按GB/T23263的规定进行。 6.7 净化性能 6.7.1 试验环境条件 6.7.1.1 试验室环境为：温度（23土2)℃，相对湿度（50士10）%，甲醛浓度不大于0.02mg/m。
3
