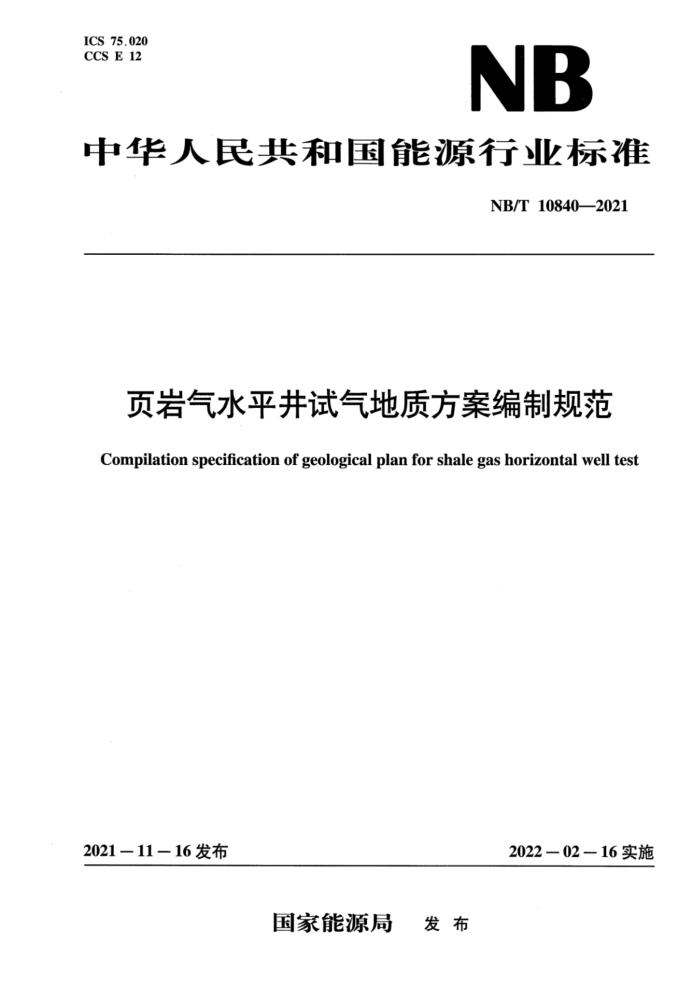

ICS75.020 CCSE12
NB
中华人民共和国能源行业标准
NB/T10840—2021
页岩气水平井试气地质方案编制规范
Compilation specification of geological plan for shale gas horizontal well test
2022—02—16实施
2021-1116发布
国家能源局 发布 NB/T 10840—2021
目 次
前言
III
范围 2 规范性引用文件 3 术语和定义 4 方案编制的一般要求 5 试气地质方案编制内容 5.1 钻井基本情况 5.2 钻遇地层及岩性 5.3 油气显示 5.4 地质特征描述 5.5 邻井试气及流体性质 5.6 试气地质方案 5.7 提示及要求 5.8 附图及附表 6方案文本格式模板 6.1 封面 6.2 靡页附录A（资料性） 试气地质方案模板
1
1
...
广 NB/T10840—2021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由能源行业页岩气标准化技术委员会（NEA/TC26）提出并归口。 本文件起草单位：中国石油化工股份有限公司江汉油田分公司勘探开发研究院、中国石油化工股
份有限公司华东油气分公司、中海油能源发展股份有限公司工程技术分公司、中国石油天然气股份有限公司西南油气田分公司、中国石油天然气股份有限公司长庆油田分公司、中国石油大学（北京）。
本文件主要起草人：胡德高、刘超、刘莉、陆亚秋、王超、陈亚琳、李志祥、王海鹏、高玉巧、 王世华、谢维杨、陈存良、唐相路。
II NB/T 10840—2021
页岩气水平井试气地质方案编制规范
1范围
本文件规定了页岩气水平井试气地质方案编制的内容。 本文件适用于页岩气水平井试气地质方案的编制。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T35110 海相页岩气勘探目标优选方法 NB/T14001页岩气藏描述技术规范 SY/T5615 5石油天然气地质编图规范及图式
3术语和定义
本文件没有需要界定的术语和定义。
4方案编制的一般要求
试气地质方案编制的基本条件主要包括钻井工程资料、完井交接书、本井及邻井的地震资料、测井资料、录井资料、分析化验资料、轨迹归位成果、邻井或邻区相似地质条件下的单井测试和生产资料。
5．试气地质方案编制内容 5.1钻井基本情况 5.1.1钻井基础数据
钻井基础数据包括钻井平台构造位置、地理位置、钻井基本信息、靶点数据（坐标、测深、垂深、方位、井斜）等。 5.1.2钻井液使用情况
从井口至井底，不同井段所使用的钻井液性能情况，包括钻井液类型、相对密度、黏度、PH值，失水等。 5.1.3井漏及溢流情况
钻井过程中发生的井漏及溢流情况，着重标明目的层段井漏和溢流情况。
1 NB/T 10840—2021
5.1.4井身结构
描述井身结构特征及钻头型号、尺寸、套管型号、下入深度、水泥返高、人工井底等数据。 5.1.5井眼轨迹
描述靶点垂深、井斜、方位、闭合距等参数。 5.1.6测井情况
描述钻井过程中，常规测井、固井质量测井和特殊测井的日期、测量井段、测并系列、仪器型号、施工单位情况。 5.1.7固井情况
描述从导眼钻进至完钻的套管数据、固井泥浆、水泥返高、试压数据、人工井底、完井声放磁评价固井质量结果。 5.2钻遇地层及岩性
简述钻井钻遇地层层位、厚度（钻井厚度、垂直厚度）、岩性和上下地层接触关系，着重描述水平段地层，并与邻近评价井进行对比。 5.3油气显示 5.3.1气测显示
描述本井目的层段气测显示情况、综合录井解释结果、与工区内已完钻代表井对比情况，并对本井水平段含气性进行整体评价。 5.3.2后效显示
描述本井目的层段后效显示情况。 5.4地质特征描述 5.4.1构造特征
描述本井所处区域的构造基本特征，包括构造形态、断裂发育程度及级次、构造单元及埋深特征。 5.4.2页岩品质特征 5.4.2.1岩相特征
根据本井周缘探井／导眼井岩相划分结果，描述本井水平段穿行地层的页岩岩相特征。 5.4.2.2有机地化特征
对本井及周缘已实施探井或评价井的有机地化特征进行描述与对比评价。 5.4.3页岩含气性特征
对本井及周缘已实施探井或评价井的孔隙度、含气量、含气饱和度等含气性特征进行描述与对比
2 NB/T10840—2021
评价。 5.4.4页岩可压性特征 5.4.4.1岩石矿物特征
对本井及周缘已实施探井或评价井的岩石矿物组分特征进行描述与对比评价。 5.4.4.2岩石力学特征
对本井及周缘已实施探井或评价井的杨氏模量、泊松比、脆性指数等特征进行描述与对比评价。 5.4.4.3天然裂缝特征
对本井及周缘已实施探井或评价井的天然裂缝特征进行描述与对比评价，包括岩心描述资料、成像测井资料和地震预测资料等。 5.4.4.4应力场特征
对本井及周缘已实施探井或评价并的应力特征进行描述与对比评价，包括宏观应力特征、应力场方向和大小等。 5.5邻井试气及流体性质 5.5.1邻井生产情况及空间关系 5.5.1.1邻井生产情况
内容包括邻井基本情况及测试、投产情况描述。 5.5.1.2与邻井空间关系
内容包括本井与邻井及周缘断层的空间距离关系描述。 5.5.1.3邻井压裂工艺效果评价
内容包括邻井压裂工程工艺及效果评价。 5.5.2天然气组分
描述天然气气体组分及含量。 5.5.3温度和压力特征
根据区域及邻井资料，预测并描述本井地层温度和地层压力。 5.6试气地质方案 5.6.1试气目的
根据本井钻探目的及地质特征提出试气目的。
3 NB/T10840—2021
5.6.2试气井段
遵照水平段全井段试气的原则，并考虑人工井底和实钻穿行层位等情况，确定试气具体井段。 5.6.3地质分段与甜点评价
以页岩品质、可压性评价和岩性分段为基础，综合考虑水平段穿行层位、固井情况、断裂发育情况及邻井空间关系等因素，参照NB/T14001--2015中附录D的规定，开展地质综合分段和甜点评价。 5.6.4初期产能预测
根据邻近已试气井实施效果分析（包括测试产量或生产特征等），或者与地质情况相似区块进行类比，预测本井单井产能。 5.7提示及要求
内容包括但不限于以下提示：
特殊地质复杂性（特殊地层、特殊物性）提示：特殊应力场（应力、裂缝）提示，井场周缘采出程度提示；钻井、完井特殊井段（钻井漏失段、固井质量异常段）提示；一压裂施工工艺优化和压裂施工顺序、方式的建议提示：常规资料（地层流体、温压等）；特殊资料（原始地质压力测试、微地震测试、示踪剂监测、邻井压力监测、产部测试等）。
5.8附图及附表 5.8.1附图
提交成果时应包括但不限于以下图件，图件格式可按SY/T5615的规定编绘： a）××区块构造单元划分图及××-XHF井位置图： b）××-XHF井水平段穿行示意图： c）××-XHF井与邻近水平段油气显示对比图； d）××-XHF井区宏观应力预测图： e）××-XHF井区应力方向预测图 f）××-XHF井区天然裂缝预测图； g）××-XHF井地震波形叠合曲率属性部面图： h）××-XHF井与邻井及断层空间关系图 i）××-XHF井水平段地质综合分段图。
5.8.2附表
提交成果时应包括但不限于以下表格： a）××-XHF井水平段测井解释成果数据表： b）××-XHF井实钻井斜数据表： c）××-XHF井生产套管数据表： d）××-XHF井水平段磁定位数据表。
