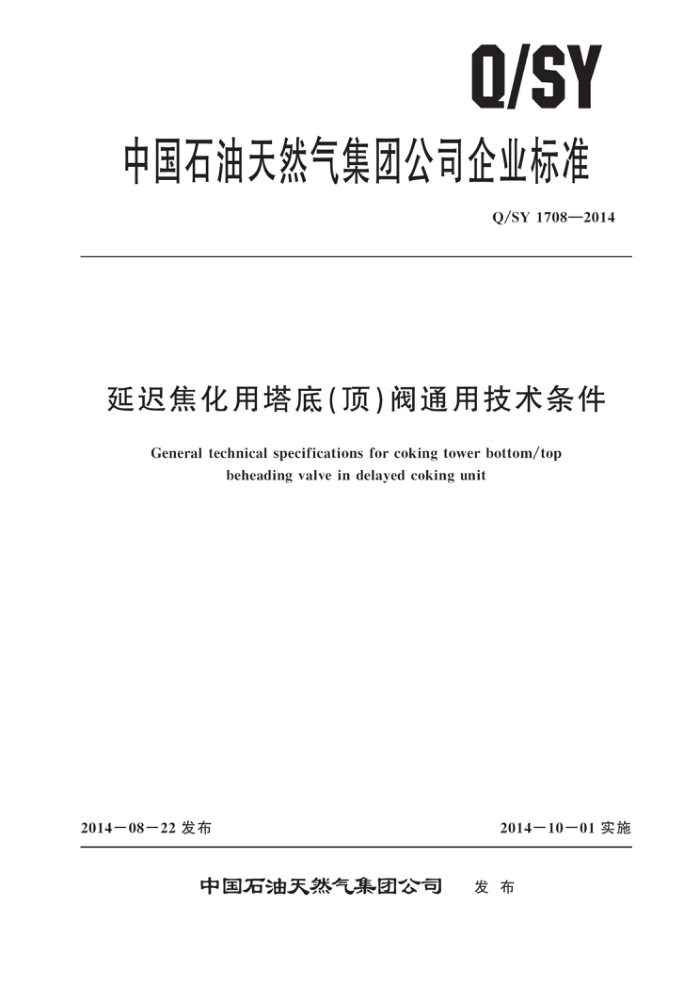

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1708—2014
延迟焦化用塔底（顶）阀通用技术条件
General technical specifications for coking tower bottom/top
beheading valve in delayed coking unit
2014一08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY 1708—2014
目 次
前言引言
I
范围 2 规范性引用文件 3 术语和定义型式及型号
1
4
5 要求 6 检测及试验 7 涂饰、标志、包装、贮运
8
订货要求参考文献
8 Q/SY 1708—2014
前 言
本标准按照GB/T1.1一2009《标准化工作导则 厂第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出并归口。
本标准起草单位：中国石油集团渤海石油装备制造有限公司、中国石油兰州石化分公司。 本标准主要起草人：张玉峰、胡安铎、刘晓东、张银、梁宗辉、刘惠麟、许晓昀、戚达强、路登
明、易捷、陈增晖、冯文。
= Q/SY 1708—2014
引言
本文件的发布机构提请注意，声明符合本文件时，可能涉及到与三偏心硬密封蝶阀相关的专利的使用。
本文件的发布机构对于该专利的真实性、有效性和范围无任何立场，该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理而且无歧视的条款和条件
下，就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案，相关信息可以通过以下联系方式获得：
1.焦化塔底阀，专利号：ZL200620079742.9，专利持有人姓名：中国石油天然气集团公司。 地址：北京市东城区东直门北大街9号。 2.一种新型焦化塔顶阀，专利号：ZL201020128583.3，专利持有人姓名：中国石油天然气集团
公司。
地址：北京市东城区东直门北大街9号。 3.一种大口径平行单闸板闸阀，专利号：ZL201020143613.8，专利持有人姓名：中国石油天然
气集团公司。
地址：北京市东城区东直门北大街9号。 4.闸阀闸板。专利号：ZL201220140201.8，专利持有人姓名：中国石油天然气集团公司。 地址：北京市东城区东直门北大街9号。 请注意除以上专利外，本文件的某些内容仍可能涉及专利，本文件的发布机构不承担识别这些专
利的责任。
II Q/SY1708—2014
延迟焦化用塔底（顶）阀通用技术条件
1范围
本标准规定了延迟焦化用塔底阀、塔顶阀有关术语及定义、型式及型号、设计与制造、检测、试验、涂饰、标志、包装贮运及订货的要求。
本标准适用于炼油厂延迟焦化装置上使用的塔底阀、塔顶阀，安装于焦炭塔的底部、顶部，使用温度550℃以下，适用介质为高温渣油、高温油气、焦炭、水蒸气等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 713 锅炉和压力容器用钢板 GB/T 1220 不锈钢棒 GB/T 1221 耐热钢棒 GB/T 1804 一 般公差 未注公差的线性和角度尺寸的公差 GB/T 3077 合金结构钢 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 3323 金属熔化焊焊接接头射线照相 GB 3836. 1 爆炸性环境 第1部分：设备通用要求 GB/T 13384 机电产品包装通用技术条件 GB/T 15007 耐蚀合金牌号 GB/T 16253 承压钢铸件 NB/T 47008 承压设备用碳素钢和合金钢锻件 NB/T47010 承压设备用不锈钢和耐热钢锻件 NB/T 47013 承压设备无损检测 NB/T 47015 压力容器焊接规程 SH/T 3064 阀门铸钢件外观质量要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
延迟焦化塔底阀 coking tower bottom valve in delayed coking unit 本标准所指的延迟焦化塔底阀，是安装在延迟焦化装置焦炭塔底部用于控制出焦通道启闭的
阀门。 3. 2
延迟焦化塔顶阀 cokingtowertopbeheadingvalveindelayedcokingunit
1 Q/SY1708—2014
本标准所指的延迟焦化塔顶阀，是安装在延迟焦化装置焦炭塔顶部用于密封高温油气的阀门。
3.3
阀体部分 valvebody 整台塔底（顶）阀除去执行机构、进料段、除焦护筒及油缸杆接头的装配组合体。
3. 4
发纹 hairline 本标准所指的发纹，是用肉眼检查方法能辨辩认出来的裂纹。
4型式及型号
4.1型式 4. 1. 1 延迟焦化塔底阀
延迟焦化塔底阀由阀体部分、进料段、除焦护筒、油缸杆接头及执行机构组成。执行机构采用电
液执行机构。延迟焦化塔底阀如图1所示。 4. 1. 2 2延迟焦化塔顶阀
延迟焦化塔顶阀由阀体部分、油缸杆接头及执行机构组成。执行机构采用电液执行机构。延迟焦化塔顶阀结构如图2所示。 4. 2 2型号 4. 2. 1 型号表示方法
JHF
同一公称尺寸塔底阀（塔顶阀），其他不同要求（按大写英文字母顺序排)
塔底阀（塔顶阀）公称尺寸（mm）
塔底阀（B），塔顶阀（T) 焦化阀
4. 2. 2 型号示例
焦炭塔塔底法兰口径为Φ1500mm的塔底阀，第一次改进，其型号表示为：JHF-B一1500A 焦炭塔塔顶法兰口径为g900mm的塔顶阀，第一次改进，其型号表示为：JHF－T-900A。
5要求 5.1 设计 5. 1. 1 安装环境 5.1.1.1塔底阀、塔顶阀分别安装在炼油厂延迟焦化装置焦炭塔底部和顶部。 2
